Raccord et sertissage de tuyau flexible Tri Clamp

Un raccord de tuyau flexible devient souvent le point le plus faible d'un système de tuyauterie, en particulier lorsque le tuyau doit résister à des changements de pression, à des nettoyages fréquents ou à des installations répétées. Le raccord de tuyau flexible Tri Clamp et le sertissage utilisent un raccord cannelé en acier inoxydable combiné à un manchon à sertir permanent pour maintenir le tuyau en place, empêchant ainsi le desserrage ou l'arrachement pendant le fonctionnement.

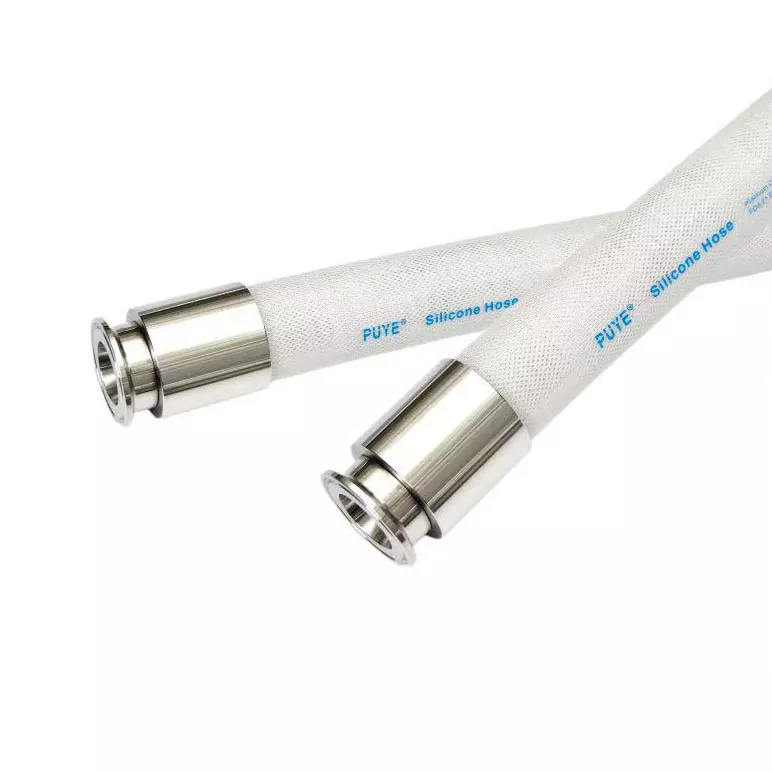

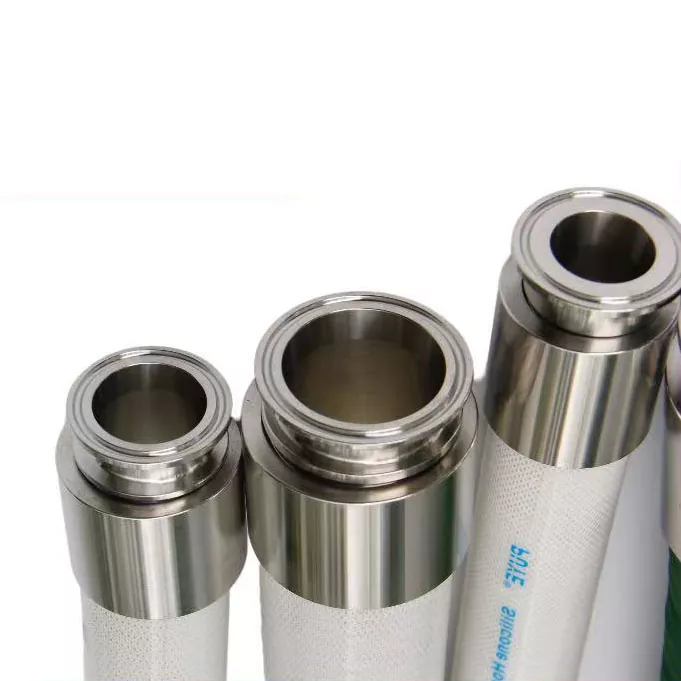

L'extrémité Tri-Clamp permet à l'ensemble de tuyau de se connecter directement à l'équipement de tuyauterie sanitaire, tandis que le manchon serti crée une force de maintien constante autour du corps du tuyau. Disponible avec des raccords en acier inoxydable 304 ou 316L et des tuyaux hygiéniques, cette méthode de connexion convient aux systèmes qui nécessitent une nettoyabilité, un acheminement flexible et une longue durée de vie. Les tailles de tuyaux, les normes de serrage et les configurations de raccords peuvent être personnalisées en fonction des différentes exigences du projet.

Détails des spécifications

Avantages clés en matière de construction et de matériaux

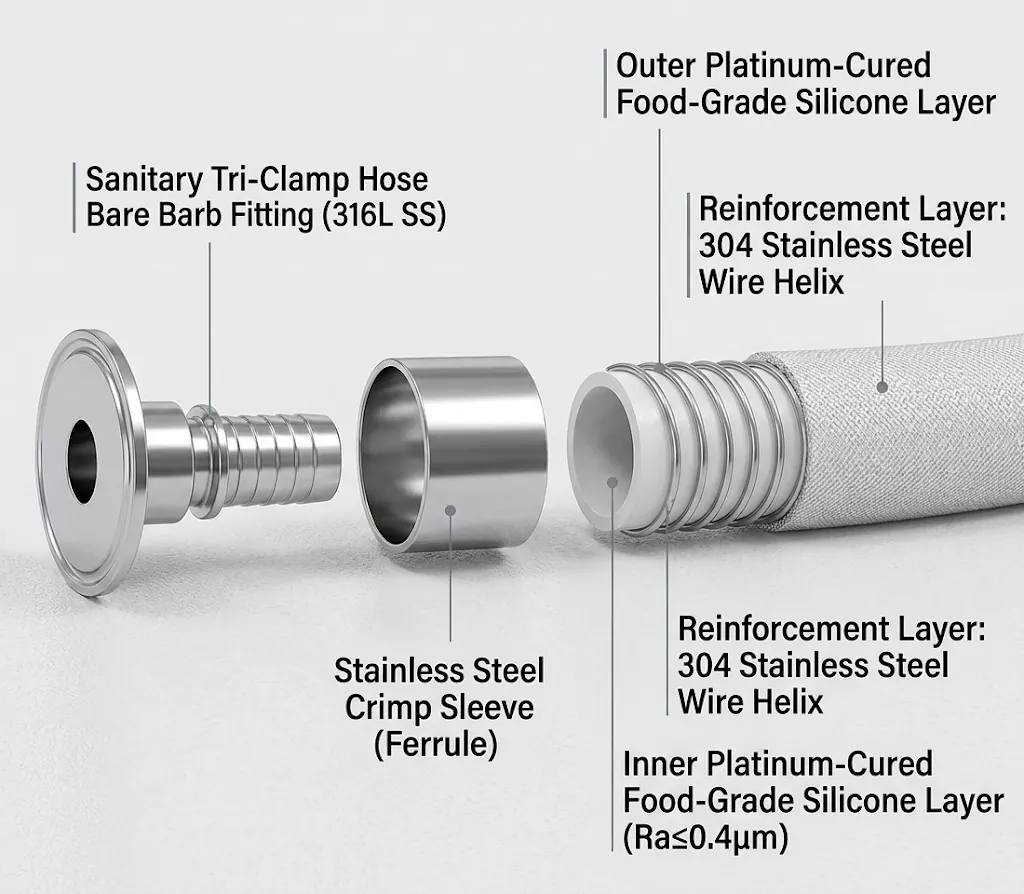

Connexion sertie permanente : le manchon en acier inoxydable est serti à la machine sur le raccord multi-barbe, créant un joint permanent et inviolable qui empêche le tuyau de s'envoler sous des pics de pression ou de fortes vibrations.

Construction en silicone durci au platine : sans odeur, sans goût et sans lixiviation. Le durcissement au platine garantit une pureté supérieure et des matières extractibles inférieures à celles du silicone durci au peroxyde standard.

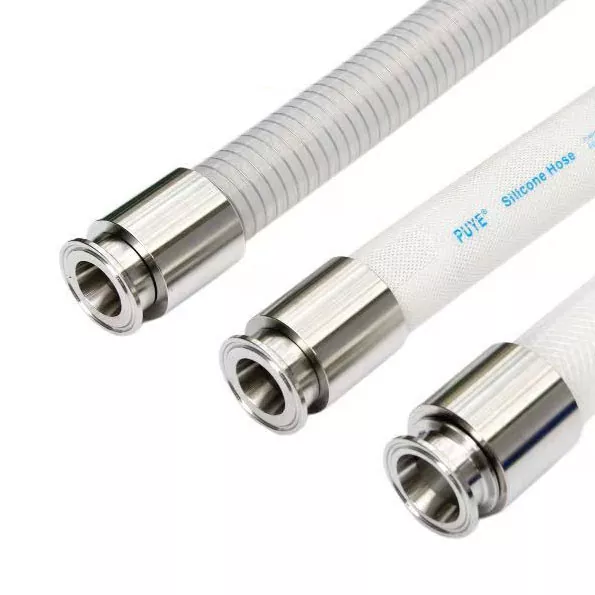

Résistance au vide et à la torsion : renforcé avec une hélice en fil d'acier inoxydable 304, le tuyau maintient son diamètre interne complet lors des courbures serrées et des opérations de vide/aspiration poussées sans s'aplatir ou s'effondrer.

Alésage intérieur ultra lisse avec finition miroir : la surface interne lisse empêche l'accumulation de produit, réduit la perte par friction et garantit des routines de nettoyage CIP/SIP sans effort.

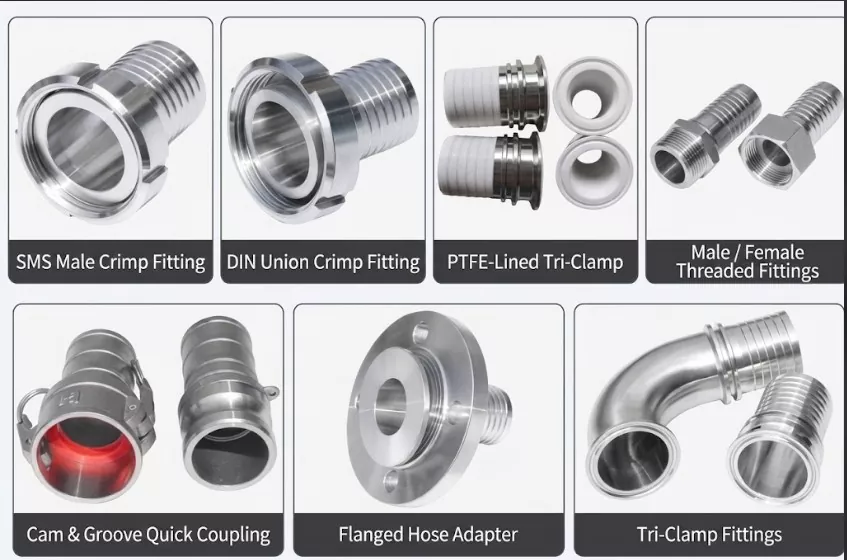

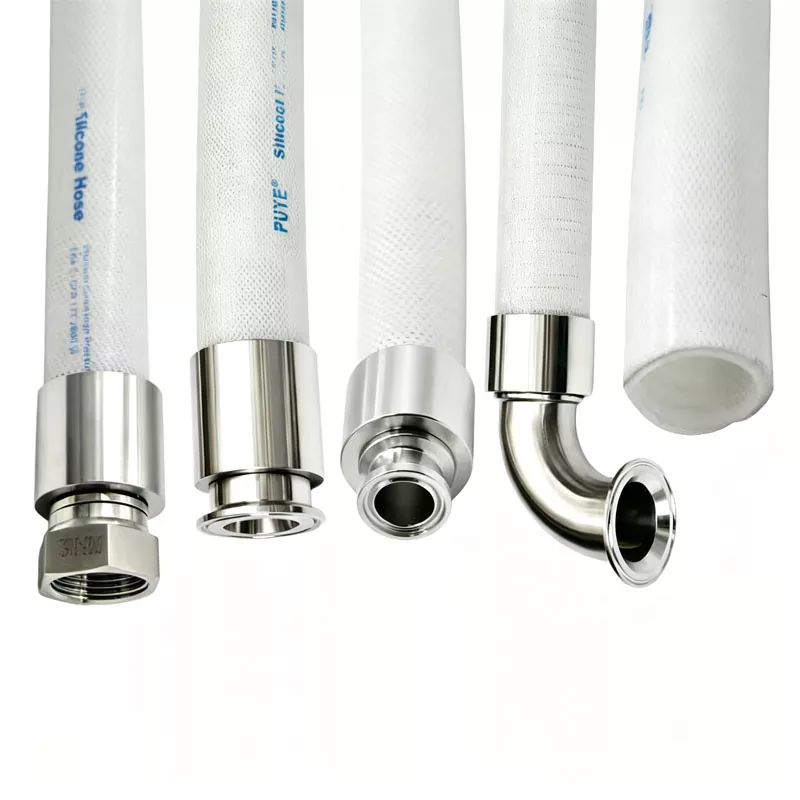

Styles de connexion d'extrémité disponibles

Tri-Clamp / Tri-Clover (TC) : conceptions droites et coudées à 90 $^\circ$ répondant aux normes ASME BPE et 3-A pour un assemblage rapide et sans outil.

Unions sanitaires européennes (DIN et SMS) : écrou pivotant DIN usiné avec précision et raccords filetés mâles SMS pour les équipements laitiers et brassicoles européens.

Adaptateurs filetés industriels : filetages NPT/BSPT mâles et femelles pour se connecter directement aux pompes, aux collecteurs et aux tuyaux rigides.

Adaptateurs à bride et Camlock : extrémités à bride ANSI/DIN pour les systèmes robustes et raccords Camlock (EC) à déconnexion rapide pour un transfert rapide de fluide.

Raccords revêtus de PTFE résistants à la corrosion : Extrémités à bride et à serrage avec revêtements entièrement en PTFE pour les solutions chimiques très agressives.

FAQ

Q : Comment puis-je savoir si ce raccord correspond à mon raccord de tuyau flexible à trois pinces et à l'épaisseur de la paroi de sertissage ?

R : C'est très important pour le sertissage ! Nos raccords sont conçus sur la base des ID de tuyaux sanitaires (diamètres internes) standard et des épaisseurs de paroi courantes. Lors de la commande, indiquez-nous simplement le diamètre intérieur et le diamètre extérieur (OD) de votre tuyau, et nous vous fournirons la taille exacte du manchon pour garantir un sertissage sûr et sécurisé.

Q : Y a-t-il un « espace mort » entre le raccord de tuyau flexible à trois colliers et le sertissage et le raccord, où les bactéries peuvent se développer ?

R : Pas avec notre conception ! Nos tiges à sertir présentent une conception de queue lisse et imbriquée. Lorsqu'elle est correctement sertie avec le manchon, la transition entre la doublure intérieure du tuyau et la tige en acier inoxydable devient presque entièrement transparente. Cela élimine les crevasses et maintient votre ligne 100 % hygiénique.

Contrôle qualité ＆ Rugosité

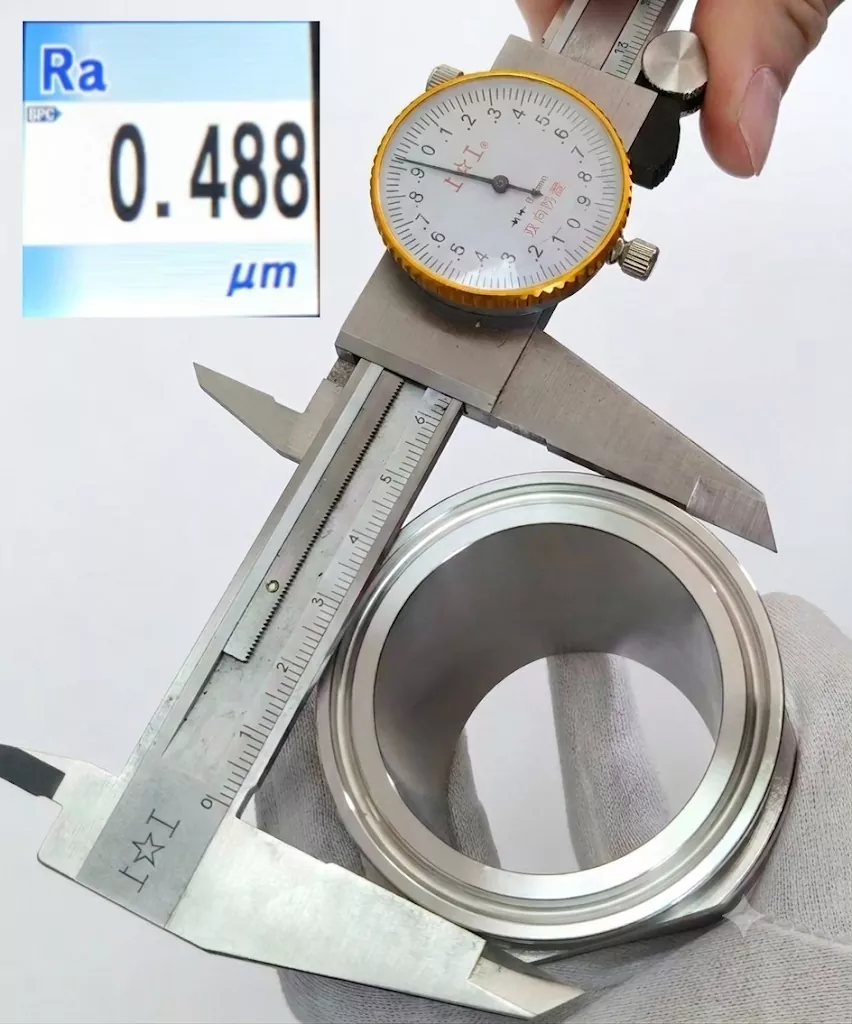

Notre référence en matière de qualité est simple : la perfection ou rien. Chaque lot est soumis à une inspection à 100 % de la hauteur, du diamètre intérieur, du diamètre extérieur et de la finition de la surface interne (Ra < 0,8 µm). Seuls les produits répondant à ces normes élevées sont expédiés. Rassurez-vous, votre commande est construite et testée pour fonctionner.

Assistance technique de DINGYUE

Chaque projet de tuyauterie sanitaire a des exigences différentes, depuis les dimensions de raccordement et la sélection des matériaux jusqu'aux calendriers de livraison et aux conditions d'installation. DINGYUE fournit une assistance technique tout au long du processus d'achat pour aider les clients à choisir les composants appropriés et à mener à bien leurs projets en douceur.

Avant la production, notre équipe vous assiste dans la sélection des produits, la confirmation des dessins et les exigences personnalisées, y compris les dimensions spéciales, les finitions de surface, les matériaux et les normes de connexion. Des échantillons sont disponibles pour tests et vérifications avant les commandes groupées.

Lors de la fabrication, chaque lot est inspecté selon des procédures qualité strictes. Des certificats de matériaux, des dossiers d'inspection dimensionnelle et des documents de traçabilité de la production peuvent être fournis pour garantir que chaque composant répond aux exigences du projet.

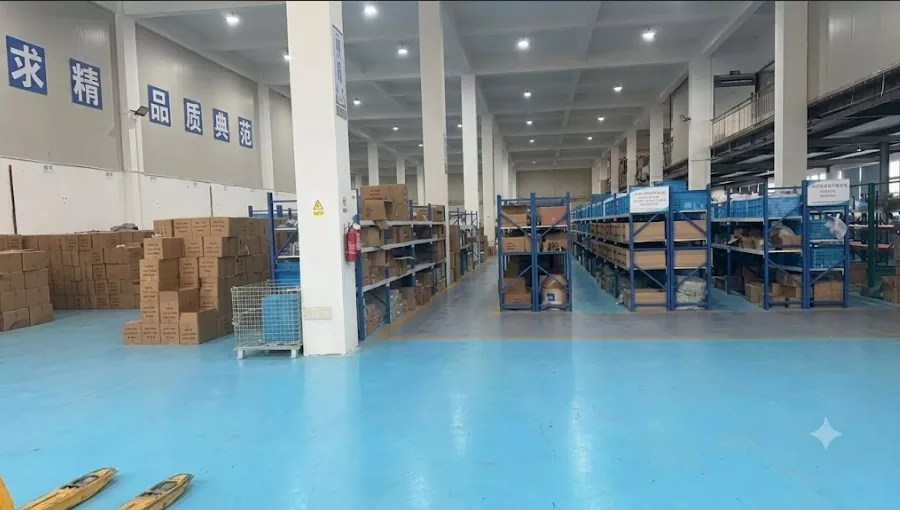

Pour les commandes internationales, DINGYUE prend en charge l'emballage professionnel, la coordination des expéditions et la mise à jour des commandes depuis la production jusqu'à la livraison. Après avoir reçu les produits, les clients peuvent également obtenir des conseils d'installation, une assistance technique et une assistance au remplacement en cas de besoin.
