Un système de tuyauterie sanitaire fiable commence à chaque point de connexion. Même lorsque les vannes et les équipements fonctionnent bien, des composants de connexion de mauvaise qualité peuvent affecter les performances d'étanchéité, l'efficacité de la maintenance et la stabilité du système à long terme.

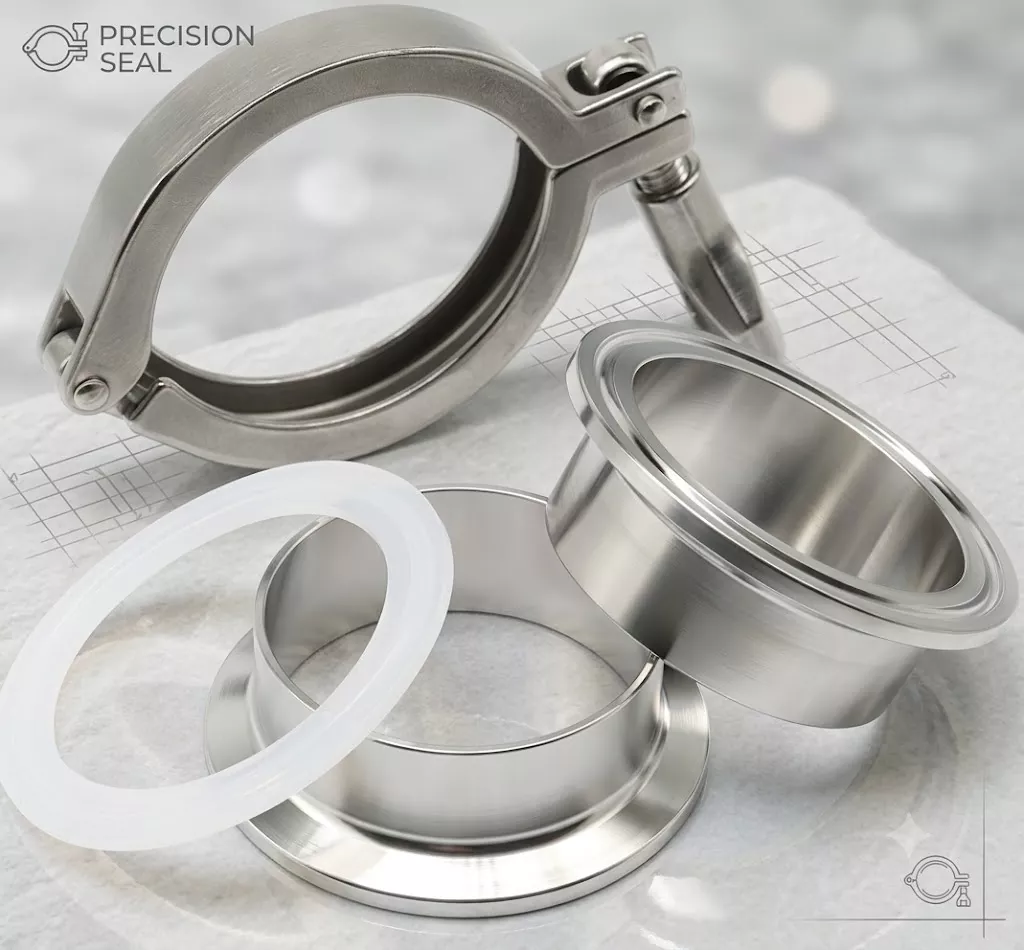

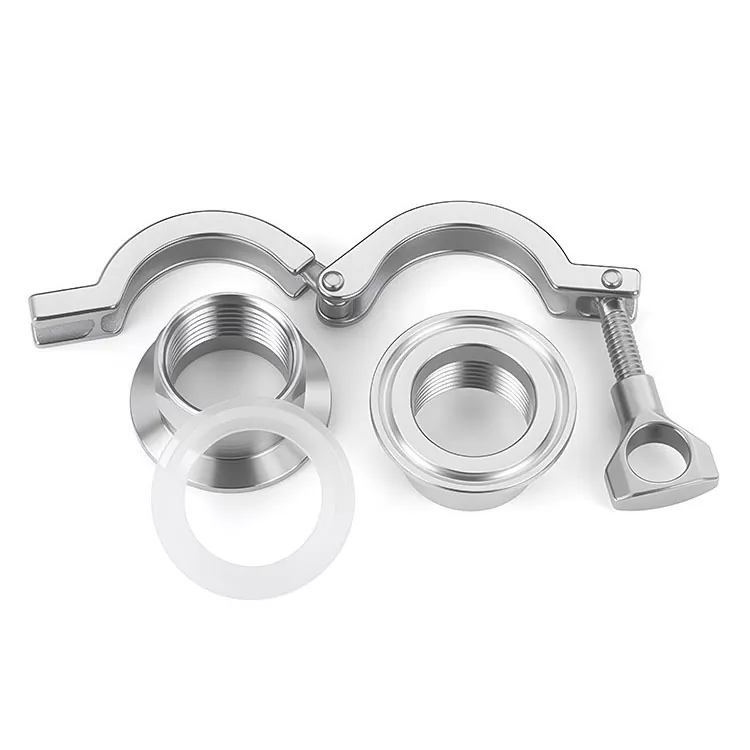

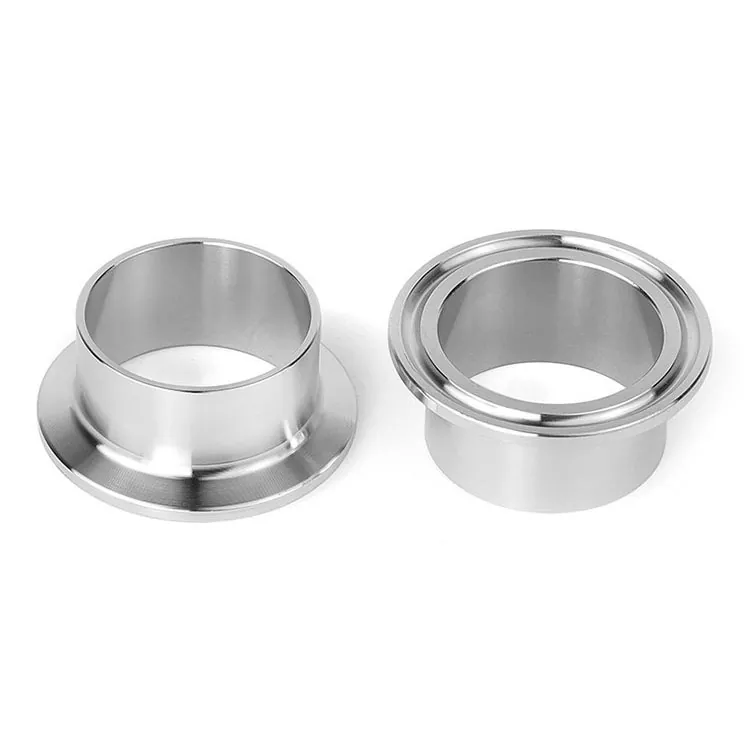

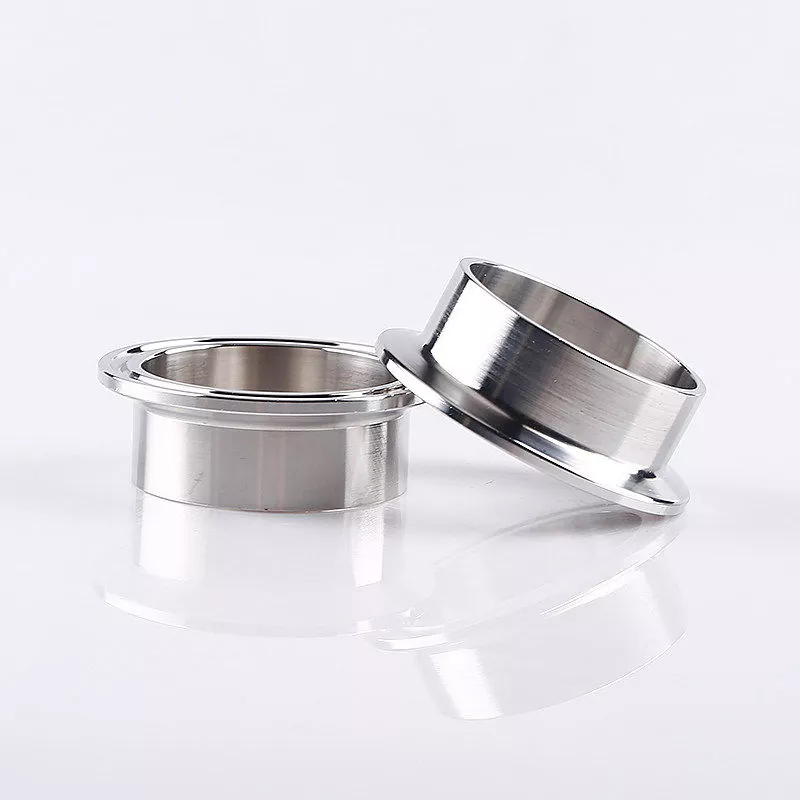

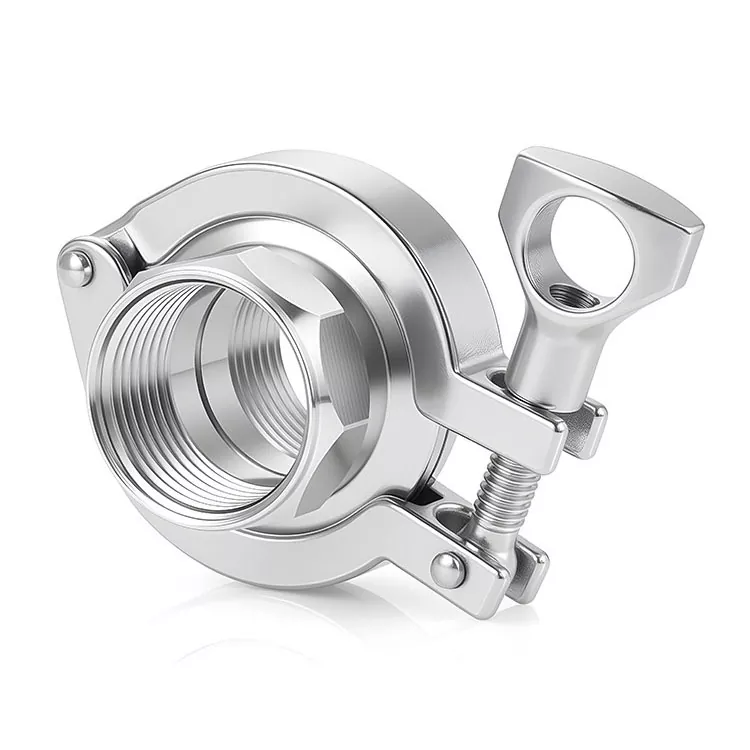

Les ferrules à trois pinces DINGYUE sont des composants usinés avec précision utilisés pour connecter des tuyaux sanitaires, des vannes, des pompes, des réservoirs et d'autres équipements de traitement via des ensembles de serrage. Lors de l'installation, la virole fonctionne avec un joint et un collier pour créer une connexion sécurisée tout en maintenant une surface interne lisse du pipeline.
Nous fabriquons des viroles à partir de matériaux en acier inoxydable de haute qualité, notamment les options 304 et 316L, selon les différentes exigences des applications. Pour les applications pharmaceutiques, biotechnologiques et de haute pureté, l'acier inoxydable 316L offre une résistance à la corrosion et une durabilité améliorées. Pour les systèmes généraux d’alimentation et de boissons, l’acier inoxydable 304 offre une solution fiable et économique.
Prenant en charge les normes sanitaires communes et les spécifications personnalisées, nos ferrules à trois pinces sont largement utilisées dans les lignes de traitement hygiénique, les projets de fabrication d'équipements et les systèmes de refroidissement liquide avancés.
|
Catégorie |
Paramètres/options clés |
Description et notes d'application |
|
Qualité du matériau |
• Acier inoxydable 316L (1.4404 / 1.4435) • Acier inoxydable 304 (1.4301) |
316L : Faible teneur en carbone, résistance supérieure à la corrosion. Préféré pour les applications biopharmaceutiques, de haute pureté et de refroidissement liquide. 304 : Qualité commerciale standard pour les lignes de produits alimentaires, de boissons et industrielles générales. |
|
Pression nominale |
• Collier de serrage à écrou papillon standard : 10 à 25 bars (145 à 360 psi) • Pince boulonnée haute pression : jusqu'à 50 à 100 bars (725 à 1 450 psi) |
La pression de service dépend de la conception du collier, de la température de fonctionnement et du choix du matériau du joint. |
|
Matériaux et température des joints |
• EPDM : -40°C à +135°C (-40°F à +275°F) • PTFE (Téflon) : -20°C à +200°C (-4°F à +392°F) • FKM / Viton : -20°C à +200°C (-4°F à +392°F) • Silicone : -50°C à +180°C (-58°F à +356°F) |
EPDM : Idéal pour le nettoyage à la vapeur et CIP/SIP. PTFE : Inertie chimique maximale. FKM : Excellente résistance aux huiles et forte résistance aux acides/bases. Silicone : Haute flexibilité et stabilité thermique. |
|
Normes et conformité |
• ASME BPE/3-A (États-Unis/Bio-Pharm) • DIN 32676 (Europe / Industriel) • ISO 1127 / ISO 2037 (Internationale) • BS 4825 Partie 3 (Royaume-Uni) • FDA 21 CFR 177.2600 et USP classe VI |
Garantit une interchangeabilité globale, la conformité de la conception hygiénique (zéro jambe morte) et la sécurité de qualité alimentaire/pharmaceutique. |
Dans les systèmes de traitement hygiéniques, les points de connexion nécessitent la même attention que les vannes et les canalisations. De petits espaces, des surfaces inégales ou des structures d'étanchéité médiocres peuvent augmenter les difficultés de nettoyage et affecter la sécurité de la production.
Chez DINGYUE, nous usinons les surfaces d'étanchéité des viroles avec une précision contrôlée pour assurer un meilleur contact avec les joints et les colliers. La structure interne lisse aide à réduire l’accumulation potentielle de résidus et prend en charge les procédures efficaces de nettoyage CIP et SIP.
Pour les industries telles que la fabrication d’aliments, de boissons et de produits pharmaceutiques, cela signifie une maintenance plus facile et un meilleur contrôle des conditions d’hygiène.
Les canalisations sanitaires subissent souvent des changements de pression, des cycles de température et des procédures de nettoyage répétés. Les composants de connexion doivent maintenir des performances fiables dans ces conditions.
Nos ferrules à trois pinces sont fabriquées avec des dimensions de bride précises pour fournir un positionnement cohérent entre les pièces connectées. Lorsqu'ils sont combinés avec des joints et des colliers appropriés, ils contribuent à créer des performances d'étanchéité stables et à réduire les risques causés par un mauvais alignement ou une mauvaise installation.
Les arrêts de production peuvent affecter directement les coûts d’exploitation, en particulier lorsqu’un nettoyage ou un remplacement d’équipement fréquent est nécessaire.

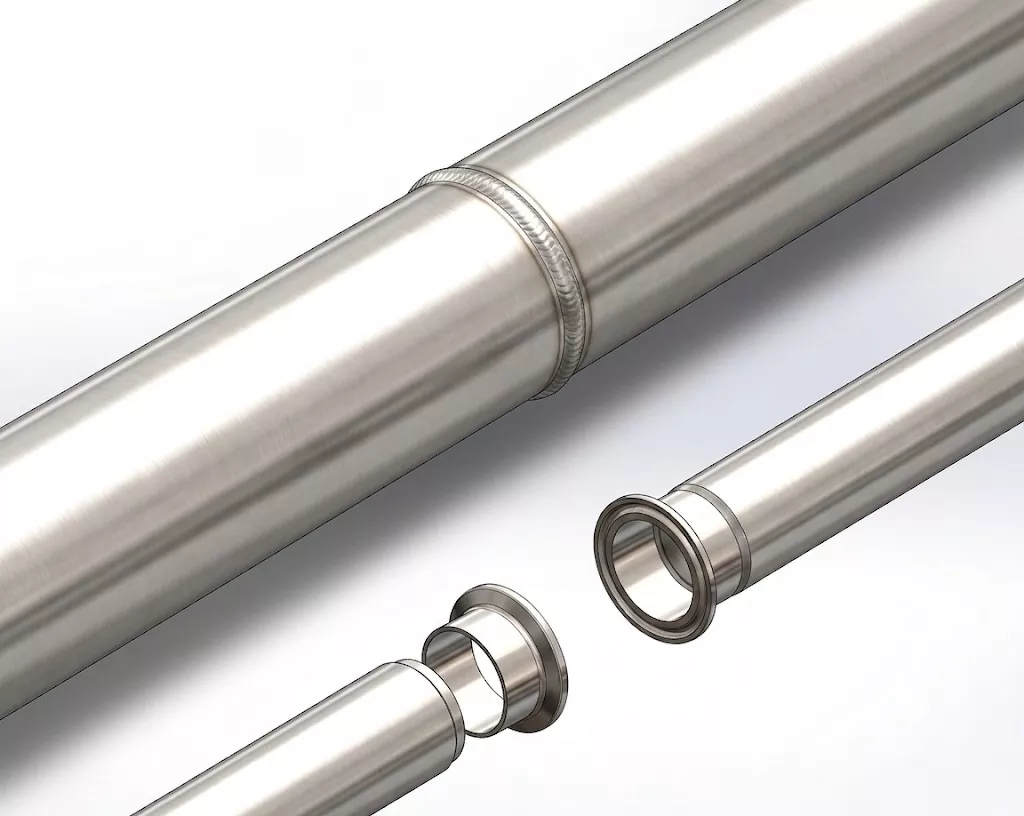

Par rapport aux connexions soudées permanentes, les systèmes à trois pinces permettent un montage et un démontage plus rapides. Les opérateurs peuvent déconnecter, inspecter, nettoyer et réinstaller les composants plus efficacement, contribuant ainsi à réduire le temps de maintenance et à améliorer la flexibilité de la production.
De nombreuses installations de transformation combinent des équipements de différents fournisseurs, la compatibilité des connexions est donc un facteur d'achat important.
Les ferrules à trois pinces DINGYUE suivent les normes de connexion sanitaires largement utilisées, permettant l'intégration avec des vannes, pompes, filtres, réservoirs et systèmes de tuyauterie courants. Cela facilite le remplacement et aide les clients à simplifier la gestion des pièces de rechange.
Nos ferrules à trois pinces sont largement utilisées dans les brasseries, les laiteries, les lignes de production de boissons et les équipements de transformation des aliments où des connexions hygiéniques et un nettoyage facile sont nécessaires.
Pour les systèmes pharmaceutiques et biotechnologiques, les ferrules en acier inoxydable 316L offrent une résistance fiable à la corrosion et une compatibilité avec les exigences strictes de traitement sanitaire.

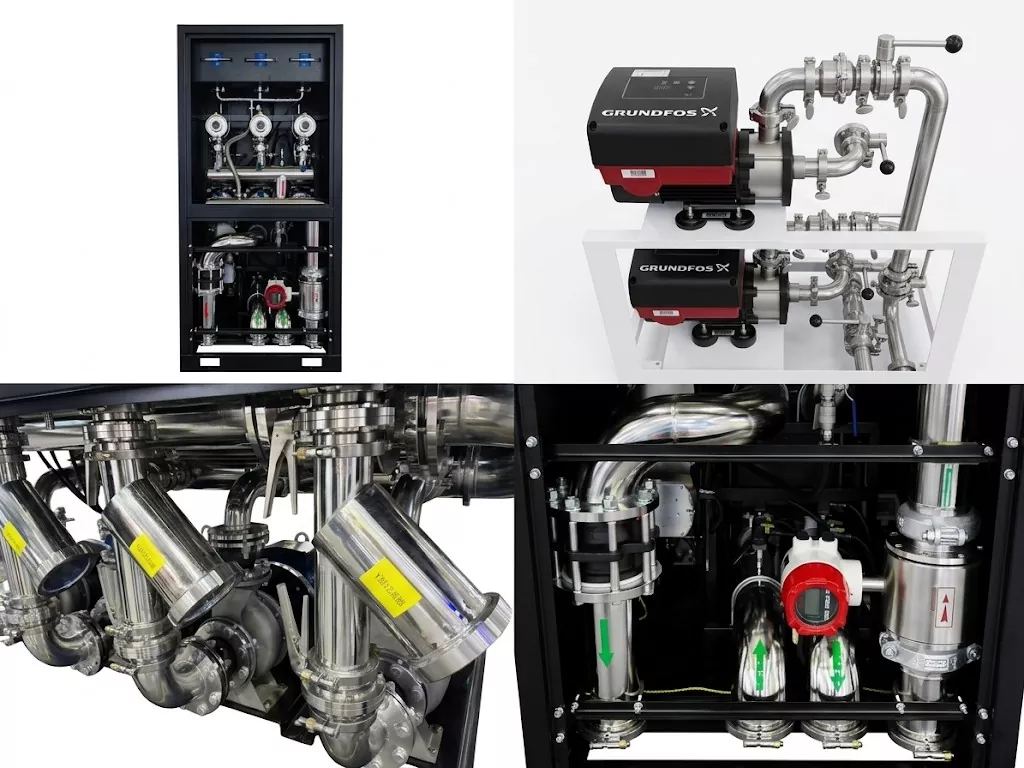

Avec la demande croissante d'informatique IA et de serveurs hautes performances, les systèmes de refroidissement liquide nécessitent des composants de connexion fiables pour maintenir une circulation continue du liquide de refroidissement.
Les ferrules à trois pinces DINGYUE prennent en charge les systèmes de tuyauterie CDU et les boucles de refroidissement avec des matériaux résistants à la corrosion, des dimensions précises et des fonctionnalités de maintenance faciles.
L'acier inoxydable 304 est largement utilisé dans les systèmes de tuyauterie destinés aux aliments, aux boissons et à l'hygiène générale. L'acier inoxydable 316L contient du molybdène supplémentaire, offrant une meilleure résistance à la corrosion et à l'exposition chimique, ce qui le rend plus adapté aux applications pharmaceutiques, biotechnologiques et de haute pureté.
La sélection dépend généralement du diamètre du tuyau, de la norme de connexion, des conditions de fonctionnement et de l'équipement connecté. Notre équipe technique peut vous aider à confirmer les dimensions appropriées en fonction des dessins de votre pipeline existant ou des exigences du projet.
Oui. Nous fabriquons des produits conformément aux normes sanitaires largement utilisées, notamment ASME BPE, DIN, ISO et d'autres spécifications internationales. Cela leur permet de s'intégrer aux vannes, pompes, réservoirs et équipements de traitement couramment utilisés.
Oui. Nous prenons en charge la fabrication personnalisée pour différentes industries, y compris les dimensions spéciales, les finitions de surface, les exigences en matière de matériaux et les spécifications de connexion. Ce service est couramment utilisé pour les fabricants d’équipements et les projets d’ingénierie.
Nous contrôlons la qualité tout au long du processus de production, y compris la vérification des matières premières, l’inspection de l’usinage, les contrôles dimensionnels et l’inspection de l’apparence finale. Des certificats de matériaux et des documents d'inspection peuvent également être fournis selon les exigences du client.
Ces composants sont largement utilisés dans les industries où un transfert de fluide propre et fiable est requis, notamment la transformation des aliments et des boissons, la production laitière, la fabrication pharmaceutique, les systèmes biotechnologiques et les applications de refroidissement liquide de haute pureté.
Les caractéristiques de maintenance les rendent adaptés aux environnements de fonctionnement continu.
