Soudure bout à bout sanitaire 28WB True Wyes

La conception des branchements des pipelines peut affecter directement la cohérence du débit, la stabilité de la pression et l’efficacité globale du système. Contrairement aux raccords de dérivation standard avec des changements de débit plus brusques, nos véritables Wyes sanitaires soudés bout à bout 28WB créent une transition plus progressive entre trois sections de pipeline, aidant les fluides à se déplacer dans le système avec moins de perturbations.

Fabriqué selon les exigences de l'ingénierie sanitaire et les normes ASME BPE, ce raccord est fabriqué en acier inoxydable de haute qualité avec des dimensions précises pour une installation fiable par soudage bout à bout. La connexion soudée permanente contribue à créer une structure de pipeline propre et sécurisée, ce qui la rend adaptée aux applications telles que les lignes de processus pharmaceutiques, les équipements biotechnologiques, les systèmes de production alimentaire et les réseaux avancés de refroidissement liquide.

Spécifications et détails

Pourquoi cette conception est cruciale dans les CDU

Cette configuration en « T en forme de Y » est conçue principalement pour optimiser la distribution du débit et l'équilibrage du système.

1）Dynamique de flux optimisée : dans un système de refroidissement complexe comme un CDU, il est essentiel d'obtenir un volume égal de liquide pour chaque composant. Si vous disposez de plusieurs boucles de refroidissement, un collecteur linéaire crée une répartition inégale.

2) Flux uniforme : une jonction en Y symétrique garantit que le flux entrant est parfaitement divisé et distribué. Cela fournit un débit égal et uniforme et une pression de fluide constante à toutes les conduites secondaires, ce qui est vital pour le fonctionnement équilibré de l'électronique haute performance.

Faible turbulence : les branches lisses et inclinées réduisent les turbulences et la perte d'énergie qui peuvent survenir avec des jonctions difficiles à 90 degrés, améliorant ainsi l'efficacité de la pompe et réduisant le bruit du système.

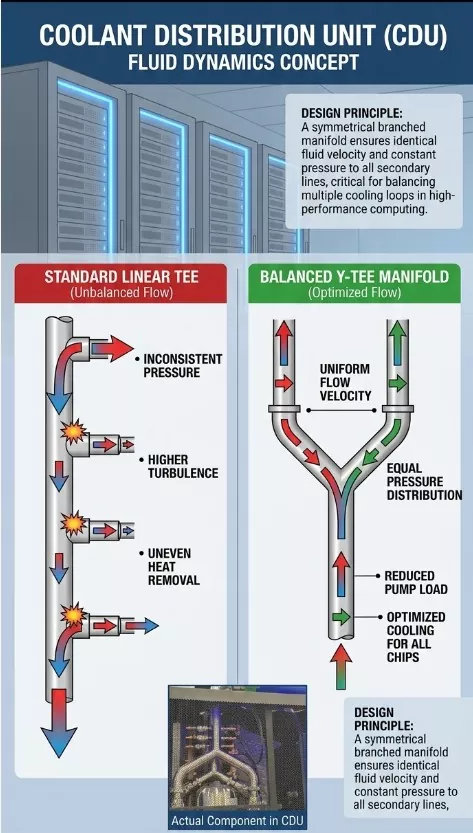

Comparaison visuelle : collecteurs de distribution de débit

Gauche : montre un collecteur linéaire standard dans lequel le débit s'affaiblit progressivement, entraînant un refroidissement irrégulier.

À droite : montre le collecteur en Y optimisé qui crée un flux parfaitement symétrique et uniforme vers toutes les sorties.

Té latéral vs véritable T-Y

Beaucoup de gens confondent ces deux-là car ils ressemblent tous deux à un « Y ». Cependant, ils acheminent vos liquides de manière très différente. Voici comment choisir celui qui convient à votre disposition de tuyauterie.

Comparaison rapide   Té latéral VS véritable Té en Y

1. Té latéral — « La sortie d'autoroute »

Comment ça marche : Considérez cela comme une autoroute avec une rampe de sortie. Le trafic principal continue tout droit sans interruption, tandis qu'une petite partie du trafic sort selon un angle doux.

Pourquoi l'utiliser : Si vous avez une conduite principale qui traverse votre installation et qu'il vous suffit d'y accéder pour alimenter un réservoir ou une station plus petite sur le côté, c'est votre choix. Il offre un débit beaucoup plus fluide qu'un T-Tee standard à 90 $^\circ$.

Idéal pour : ajouter des lignes de dérivation ou des lignes d'échantillonnage le long d'un tuyau principal.

2. True Y-Tee — « La fourche sur la route »

Comment ça marche : Pensez à un embranchement de la route où se termine la route principale et vous devez choisir à gauche ou à droite. Il divise parfaitement le flux au milieu en deux chemins symétriques.

Pourquoi l'utiliser : Si vous devez alimenter deux réservoirs ou brins de levure identiques exactement au même rythme, vous avez besoin d'un True Y-Tee. Parce qu'il est parfaitement symétrique, il assure une pression équilibrée et un débit égal aux deux branches.

Idéal pour : division égale, conduites de remplissage symétriques ou fusion de deux conduites distinctes en un seul drain principal.

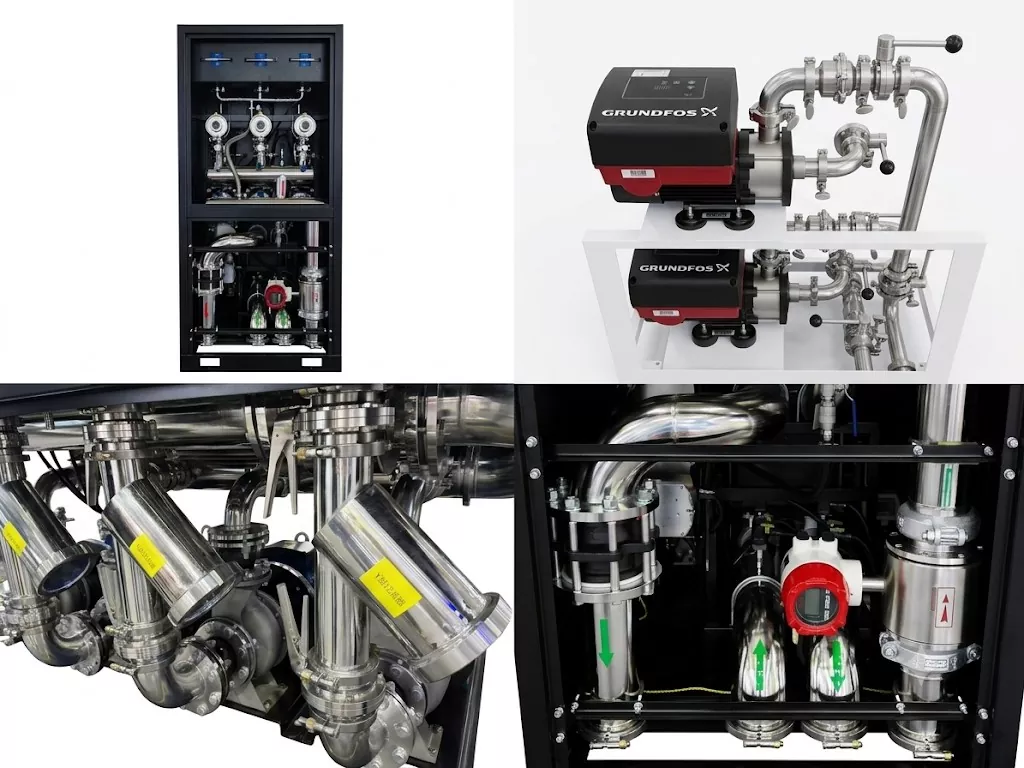

Largement utilisé dans la CDU

Nos vannes sanitaires et raccords de tuyauterie haut de gamme sont conçus pour les unités de distribution de refroidissement hautes performances. Ils contribuent à assurer le bon fonctionnement et la sécurité des fluides à travers les boucles de refroidissement critiques. Fabriqués en acier inoxydable de première qualité, ils évitent les fuites et protègent les appareils électroniques sensibles. Faciles à installer et conçues pour durer, nos pièces sont le choix idéal pour les systèmes de refroidissement liquide des centres de données modernes.
