LeVanne papillon sanitaireest un dispositif de contrôle de débit quart de tour conçu pour les lignes de traitement de nettoyage sur place et de stérilisation sur place. DINGYUE fabrique cette famille de vannes avec un disque en AISI 316L usiné avec précision, un siège en élastomère conforme à la FDA et un profil de corps à faible turbulence qui empêche le piégeage du produit. Cette conception est largement utilisée dans les usines agroalimentaires, de boissons, laitières, pharmaceutiques, biotechnologiques et cosmétiques pour réguler, isoler et détourner les liquides, les poudres et les gaz sans compromettre la stérilité ou l'intégrité des lots.
DINGYUE construit chaque corps de vanne avec une géométrie interne sans crevasses. Le moyeu du disque est usiné pour réduire l'espace mort et le siège est conçu pour un remplacement par encliquetage sans nécessiter d'outils spéciaux. La finition de surface standard permet un flux CIP efficace, tandis que l'électropolissage en option réduit encore l'adhésion microbienne et la formation de biofilm.
La sélection de la configuration correcte de la vanne nécessite d'évaluer les caractéristiques du produit, les produits de nettoyage, la température de fonctionnement, les limites de chute de pression et les exigences d'automatisation. Les critères suivants aident les ingénieurs de procédés à spécifier la bonne vanne papillon sanitaire DINGYUE.
Une installation correcte prolonge la durée de vie du siège et maintient la nettoyabilité. DINGYUE recommande d'installer la vanne avec le disque en position partiellement ouverte pendant le soudage pour éviter d'endommager le siège par la chaleur. Pour les installations à trois pinces, utilisez la taille de joint appropriée et alignez les segments de serrage uniformément pour éviter toute distorsion. La vanne doit être montée de manière à ce que le corps se vide complètement une fois fermé.

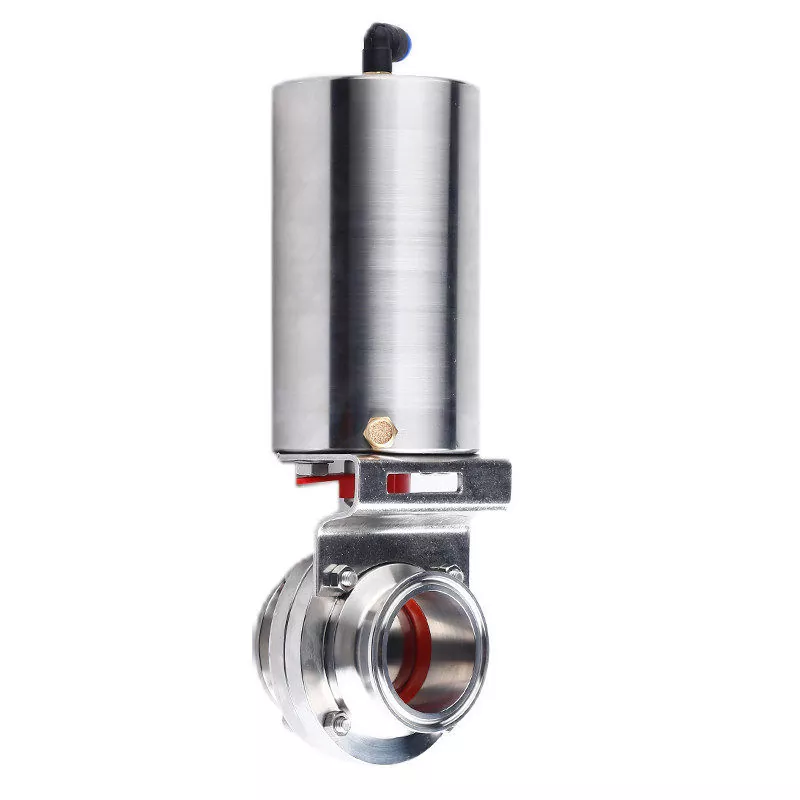

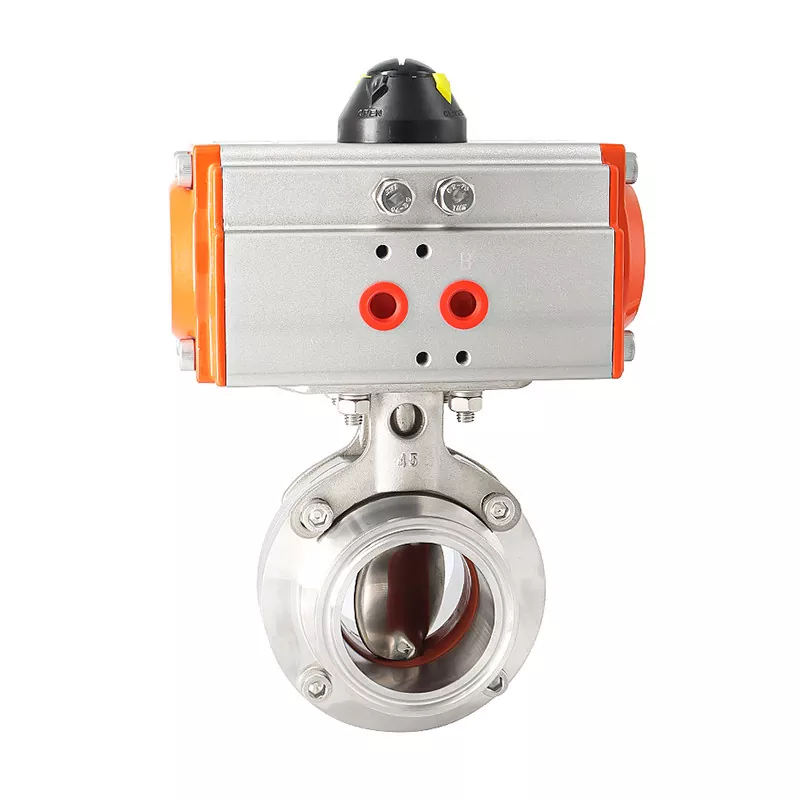

L'entretien de routine comprend une inspection périodique du siège pour détecter toute coupure, gonflement ou déformation rémanente à la compression. Le siège peut être retiré et remplacé sans retirer le corps de vanne de la conduite dans la plupart des configurations tri-clamp. Lors du remplacement du siège, appliquez un lubrifiant compatible de qualité alimentaire uniquement si le matériau du siège l'exige. Pour les vannes automatisées, vérifiez les positions d'arrêt de l'actionneur et les réglages des interrupteurs de fin de course au moins une fois par trimestre ou après tout perturbation du processus.
Q : Quels matériaux sont disponibles ?
UN:DINGYUE fournit des matériaux de corps et de disque en AISI 304, AISI 316L, duplex 2205 et AL-6XN pour les environnements corrosifs. Les matériaux du siège comprennent l'EPDM, le FKM, le PTFE, le silicone et le NBR. Chaque combinaison de matériaux est sélectionnée en fonction de la chimie du produit, des agents de nettoyage, de l'exposition à la vapeur et des cycles de température. Des certificats de traçabilité des matériaux sont inclus avec chaque vanne.
Q : Comment puis-je choisir entre des connexions tri-clamp et soudées ?

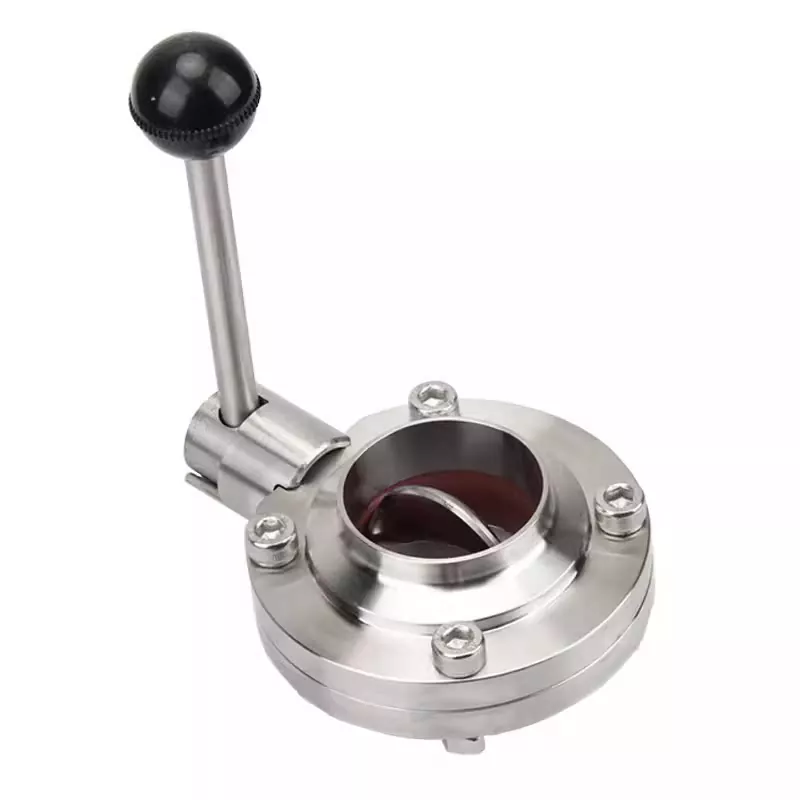

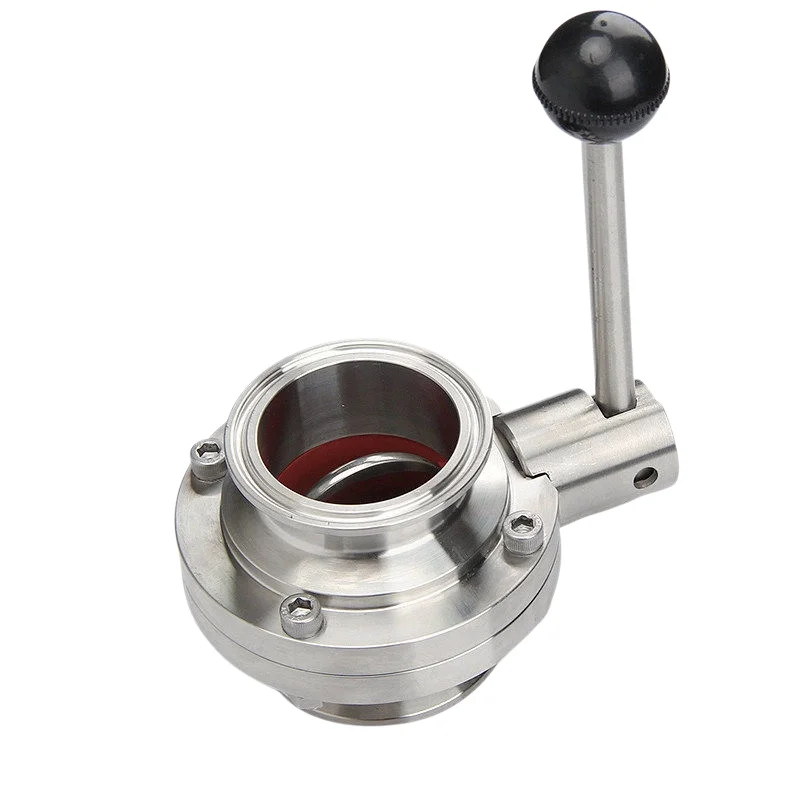

UN:Les connexions Tri-Clamp permettent un démontage rapide pour l'inspection, le nettoyage et le remplacement du siège. Ils sont idéaux pour les lignes qui nécessitent des changements de produits fréquents. Les connexions soudées fournissent un joint permanent et sans crevasses qui élimine les surfaces de joint et sont préférées pour les systèmes d'eau de haute pureté ou les processus continus où un accès minimal pour l'entretien est acceptable. Votre choix doit tenir compte de la fréquence de nettoyage, de l’accès aux lignes et des exigences de validation.
Q : Une vanne papillon sanitaire peut-elle gérer les processus CIP et SIP à haute température ?
UN:Oui, lorsque le matériau du siège est correctement sélectionné. Les sièges en EPDM supportent généralement de la vapeur saturée à 248°F/120°C pour des cycles courts. Les sièges en silicone peuvent fonctionner jusqu'à 392°F/200°C pour une chaleur sèche ou une exposition répétée à la vapeur. Les sièges en PTFE offrent une large plage de -40°F à 356°F / -40°C à 180°C. Vérifiez toujours la pression de vapeur spécifique et la durée du cycle par rapport aux données sur le matériau du siège avant les spécifications.
Q : Les vannes papillon sanitaires DINGYUE sont-elles conformes aux normes 3-A et FDA ?
UN:Oui. Les vannes DINGYUE sont conçues pour répondre aux normes sanitaires 3-A et aux exigences de la FDA concernant les matériaux en contact avec les aliments. Les sièges en élastomère sont conformes à la norme FDA 21 CFR 177.2600 et les finitions de surface répondent aux exigences relatives aux surfaces hygiéniques en contact avec les produits. La documentation est disponible pour les packages de validation et les audits réglementaires.
Q : À quelle fréquence le siège doit-il être remplacé ?
UN:La durée de vie du siège dépend de la fréquence des cycles, de la température du processus, des produits chimiques de nettoyage et de l'exposition à la vapeur. Dans des conditions normales d'alimentation et de boissons, un siège EPDM peut durer de 12 à 24 mois. Les produits de nettoyage agressifs, les températures élevées ou les produits abrasifs réduisent la durée de vie du siège. DINGYUE recommande une inspection visuelle tous les six mois et un remplacement chaque fois que des coupures, un gonflement, un durcissement ou une compression permanente sont observés.
