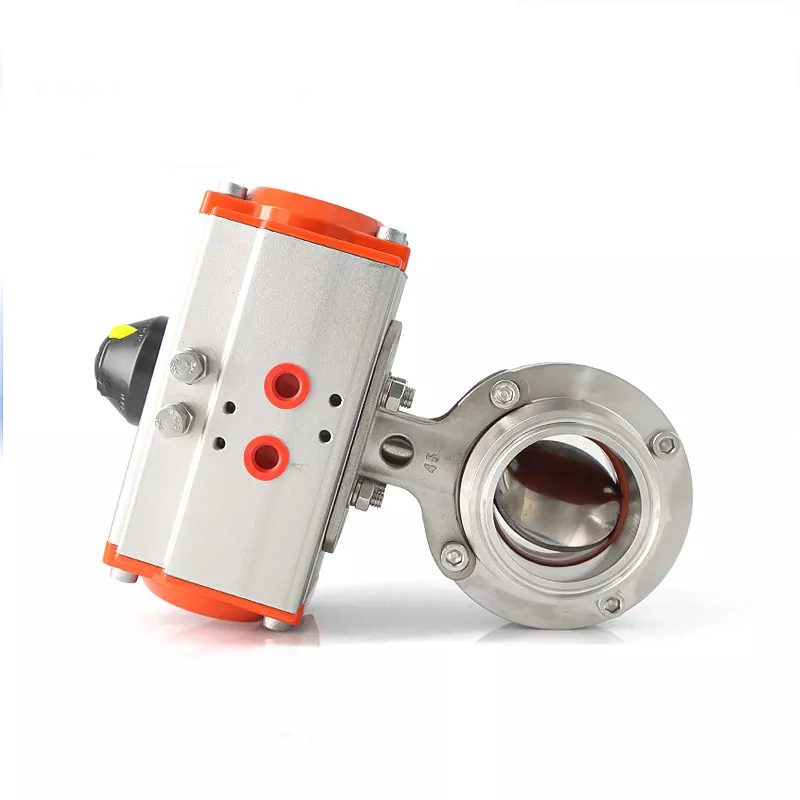

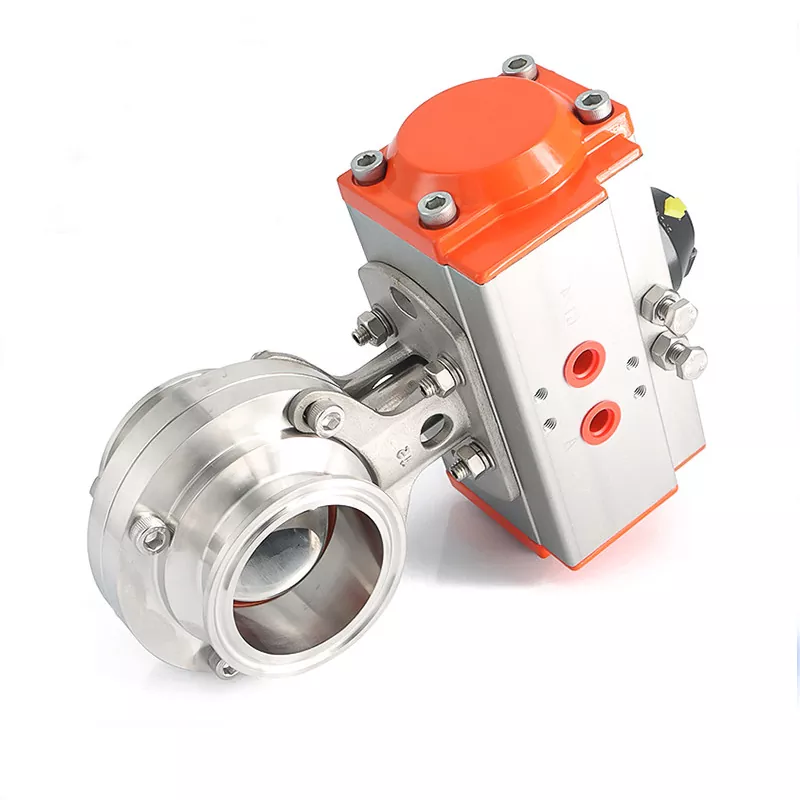

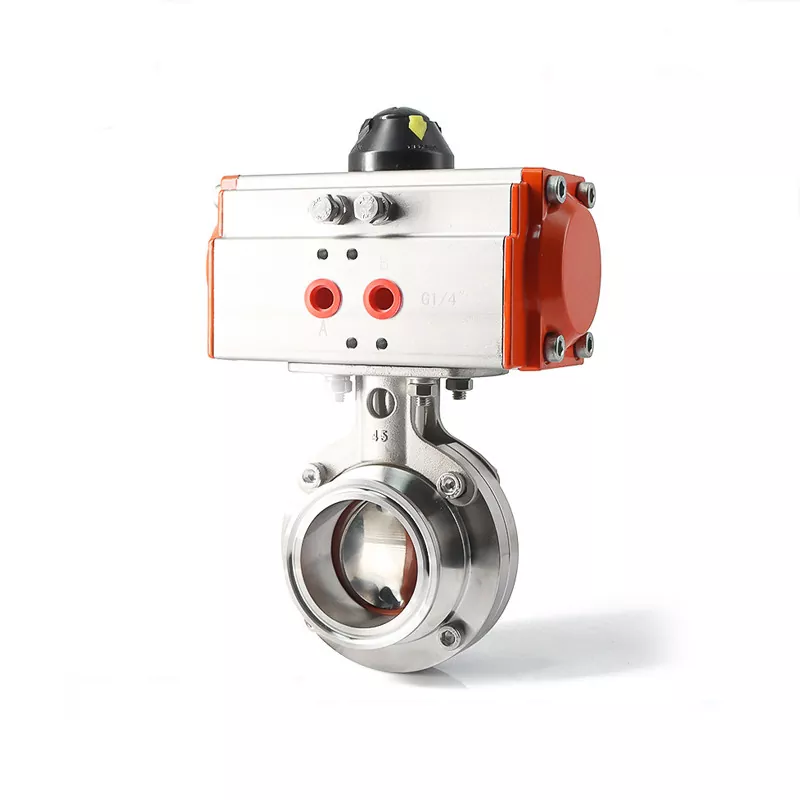

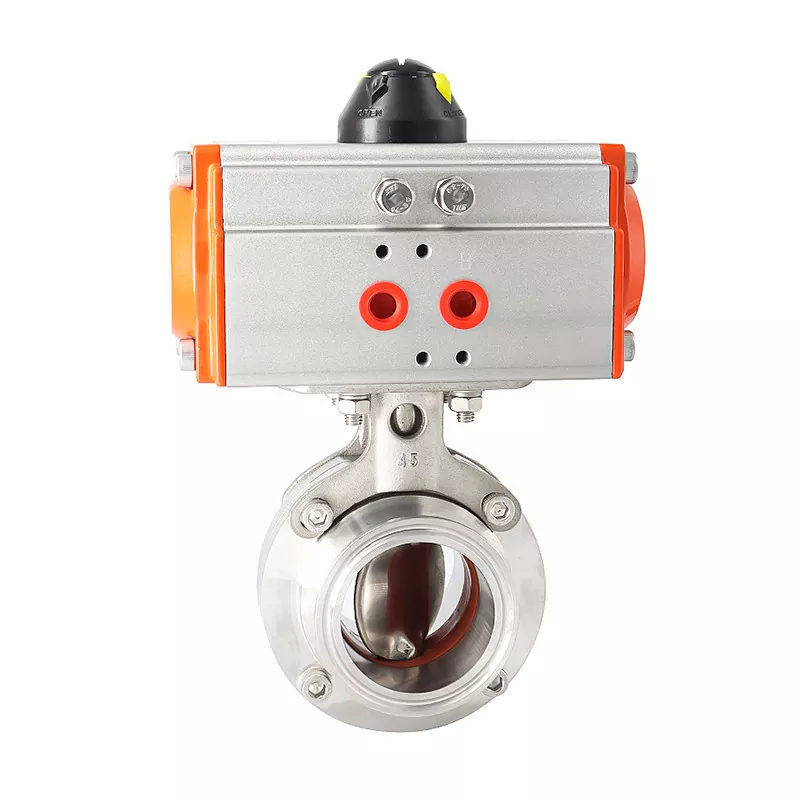

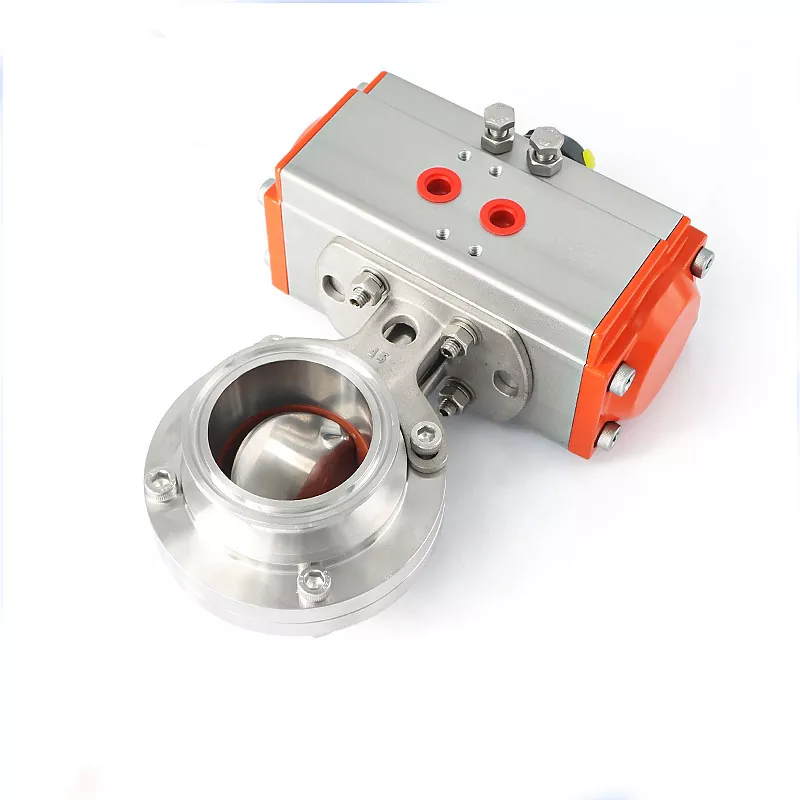

Fabriquée en acier inoxydable 316L comme matériau standard du corps et du disque, la vanne papillon sanitaire pneumatique horizontale est disponible avec des options d'étanchéité EPDM, PTFE ou FKM. Les clients peuvent également sélectionner différents types d'actionneurs pneumatiques, d'indicateurs de position, de supports de montage et de connexions sanitaires pour répondre à leurs besoins en matière d'équipement et de tuyauterie.
DINGYUE fournit des vannes sanitaires pour les applications de refroidissement liquide de l'agroalimentaire, de la biopharmaceutique, de la chimie fine et des centres de données, avec une traçabilité des matériaux, un usinage de précision et des tests de pression de vanne 100 % applicables permettant un approvisionnement B2B cohérent.
Le principe de fonctionnement associe une vanne papillon quart de tour à un actionnement pneumatique.
Air comprimé → Actionneur pneumatique → Tige de valve → Rotation du disque → Contrôle du débit
Lorsque l'air comprimé pénètre dans l'actionneur, celui-ci génère un mouvement de rotation qui fait tourner le disque papillon.
Le disque tourne approximativement dans l’alignement du pipeline, permettant au fluide de passer à travers la vanne.
Le disque tourne sur le trajet d'écoulement, fermant ainsi le pipeline.
L'actionneur pneumatique peut recevoir des signaux du système de contrôle de l'usine, permettant une ouverture et une fermeture automatiques en fonction de la séquence du processus.
Cela rend la vanne adaptée aux applications où les opérateurs ont besoin d'un fonctionnement reproductible de la vanne sans accéder manuellement à chaque vanne du système de tuyauterie.
Selon l'actionneur sélectionné :
· Double effet : L'air actionne à la fois l'ouverture et la fermeture.
· Normalement fermé (NC) : la force du ressort ramène la vanne vers la position fermée lorsque l'air est éliminé.
· Normalement ouvert (NO) : la force du ressort ramène la vanne vers la position ouverte lorsque l'air est éliminé.
La configuration correcte dépend de la stratégie de contrôle du processus et de la position de défaillance requise.
|
Composant |
Matériau standard |
Personnalisation facultative |
Finition de surface |
|
Corps / Disque |
Acier inoxydable 316L (1.4404) |
Acier inoxydable 304 |
Ra≤0.8μm interne, satiné/poli externe |
|
Boîtier de l'actionneur |
Alliage d'aluminium (anodisé) |
Acier inoxydable 304 |
Revêtement anticorrosion |
|
Joint / Joint |
EPDM |
PTFE/FKM (Viton) |
Conforme FDA 177.2600 |
L'actionneur pneumatique permet un fonctionnement automatisé sans nécessiter d'accès manuel à la poignée de la vanne, ce qui le rend pratique pour les assemblages d'équipements et le contrôle centralisé des processus.
La configuration standard en acier inoxydable 316L offre une résistance à la corrosion et est bien adaptée aux environnements exigeants en matière d'hygiène et de fluides de haute pureté.
Une finition de surface interne de Ra ≤ 0,8 μm est disponible pour la configuration spécifiée, contribuant ainsi à réduire les zones où les fluides de traitement peuvent s'accumuler.
L'EPDM est proposé comme joint standard, tandis que le PTFE et le FKM sont disponibles pour les applications nécessitant des caractéristiques chimiques ou de température différentes.
Les configurations Tri-Clamp, filetées/union et soudées bout à bout permettent à la vanne d'être adaptée à différents systèmes de tuyauterie sanitaire.
Les configurations d'actionneurs pneumatiques à double effet, normalement fermés et normalement ouverts permettent aux ingénieurs de sélectionner la logique de fonctionnement en fonction du processus.
DINGYUE fournit des rapports de test de matériaux (MTR) et une traçabilité du numéro de chaleur pour les commandes applicables, prenant en charge la vérification des matériaux tout au long du processus d'approvisionnement.
L'actionneur détermine la manière dont la vanne papillon sanitaire réagit aux signaux pneumatiques et ce qui se passe lorsque l'alimentation en air est interrompue.
Code : A
La pression de l'air est utilisée à la fois pour l'ouverture et la fermeture.
Convient pour :
· Lignes de processus automatisées
· Faire du vélo fréquemment
· Systèmes avec alimentation continue en air comprimé
· Applications nécessitant une ouverture et une fermeture contrôlées
Code : B
L'actionneur utilise de l'air comprimé pour ouvrir la vanne, tandis que la force du ressort la ramène vers la position fermée lorsque la pression d'air est supprimée.
Recommandé lorsque le processus nécessite une configuration fermée en cas d'échec.
Code : C
L'actionneur utilise de l'air comprimé pour fermer la vanne, tandis que la force du ressort la ramène vers la position ouverte lorsque la pression de l'air est supprimée.
Recommandé lorsque le processus nécessite une configuration d'ouverture après échec.

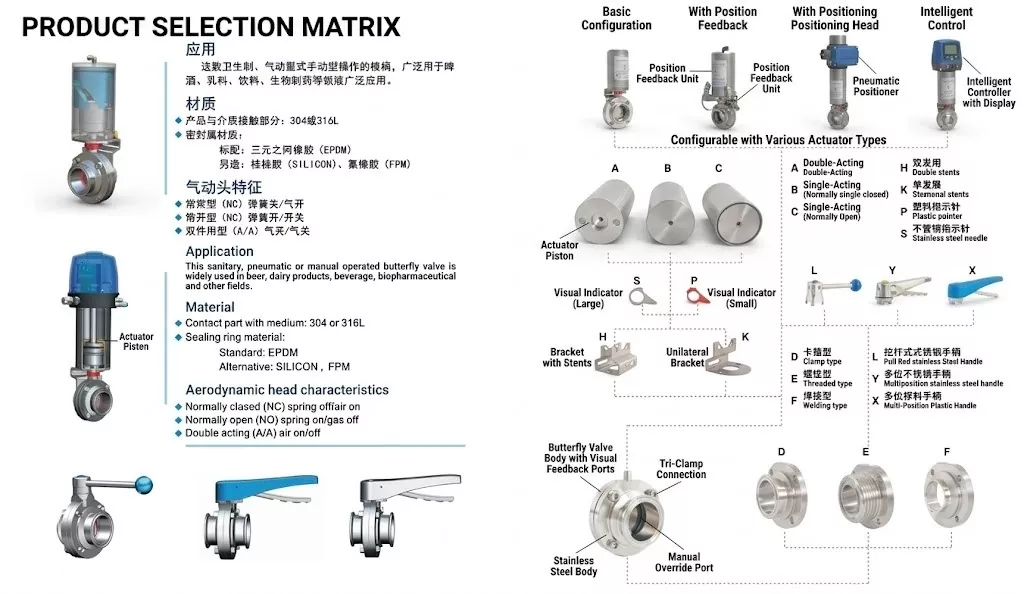

Un indicateur mécanique durable adapté aux environnements industriels exigeants.
Un indicateur léger conçu pour une identification visuelle facile de la position de la vanne.
La configuration de connexion et de montage doit être sélectionnée en fonction du système de tuyauterie existant et de l'espace d'installation disponible.
Un raccord sanitaire à dégagement rapide largement utilisé dans les systèmes de traitement hygiénique.
Les avantages comprennent :
· Installation facile
· Démontage rapide
· Entretien pratique
· Convient aux systèmes de tuyauterie sanitaire
Conçu pour les systèmes de tuyauterie nécessitant des connexions filetées ou de type union.
Cette option peut être envisagée lorsque l’équipement environnant utilise des interfaces filetées hygiéniques compatibles.
Conçu pour les installations de tuyauterie permanentes.
Des raccords soudés bout à bout peuvent être utilisés lorsque la vanne est intégrée directement dans la tuyauterie du procédé et qu'un retrait fréquent n'est pas nécessaire.
Fournit une configuration de montage robuste de l'actionneur à la vanne pour les applications où la stabilité mécanique est importante.
Une configuration de montage plus compacte où l'espace d'installation ou le positionnement du capteur doit être pris en compte.
Pour les fabricants d’équipements, l’orientation de l’actionneur et le jeu environnant doivent être confirmés avant la production.
|
Industrie des applications |
Applications typiques |
Pourquoi utiliser une vanne papillon sanitaire pneumatique horizontale |
|
Transformation des aliments et des boissons |
Transformation des produits laitiers, remplissage de boissons, brassage, aliments liquides, sauces, sirops et systèmes CIP |
La construction hygiénique en acier inoxydable, les surfaces internes lisses et les connexions sanitaires flexibles permettent une manipulation propre des fluides et des cycles de nettoyage fréquents. |
|
Biopharmaceutique et biotraitement |
Systèmes WFI, boucles d'eau purifiée, bioréacteurs, cuves de fermentation et lignes de transfert stériles |
L'acier inoxydable 316L, les options d'étanchéité hygiénique et l'actionnement pneumatique configurable conviennent aux environnements de processus contrôlés et propres. |
|
Refroidissement liquide du centre de données |
Systèmes CDU, collecteurs de refroidissement directs sur puce, boucles de refroidissement secondaires et circuits de refroidissement côté équipement |
L'actionnement pneumatique permet un arrêt à distance et une isolation automatisée du flux, tandis que la configuration horizontale compacte peut simplifier l'installation autour des équipements de refroidissement et des supports de tuyauterie. |
|
Traitement chimique fin |
Transfert de liquides de haute pureté, systèmes de dosage et lignes de procédés chimiques |
La construction 316L, les matériaux d'étanchéité sélectionnables et le contrôle traçable des matériaux aident à répondre aux exigences exigeantes en matière de manipulation des fluides. |
|
Cosmétiques et soins personnels |
Cosmétiques liquides, émulsions, eau purifiée et systèmes de transfert d'ingrédients |
Les options de construction hygiénique et de raccordement sanitaire contribuent à réduire les risques de contamination et à simplifier le nettoyage et l’entretien. |
|
Systèmes d'eau pure et de fluides de haute pureté |
Distribution d'eau purifiée, boucles de processus de haute pureté et transfert de fluide propre |
Composants en acier inoxydable usinés avec précision, finition de surface contrôlée et assemblage en salle blanche applicable pour un fluide de haute pureté |

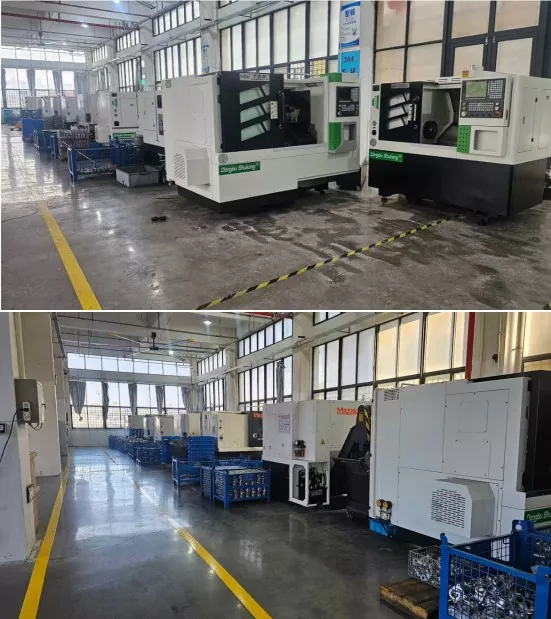

Vous voyez ces panneaux sur les murs de notre usine ? Nous conservons nos différents types d'acier inoxydable, comme le SS304 et le SS316, dans des zones complètement séparées avec leurs propres machines. Nous ne les mélangeons jamais. Cela garantit que lorsque vous achetez du métal de qualité supérieure et résistant à la rouille, vous obtenez exactement ce que vous avez payé.
