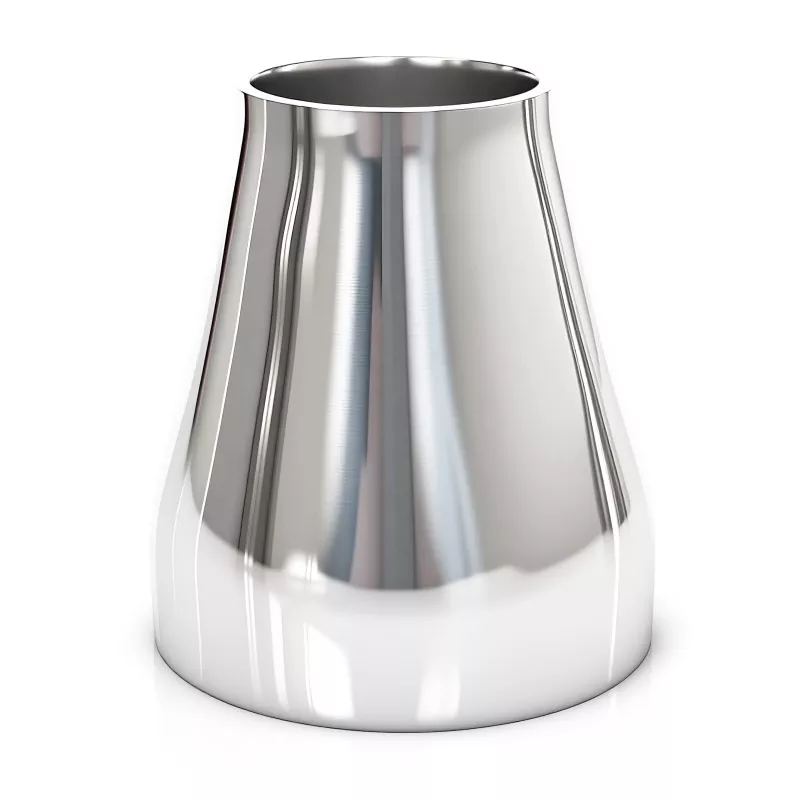

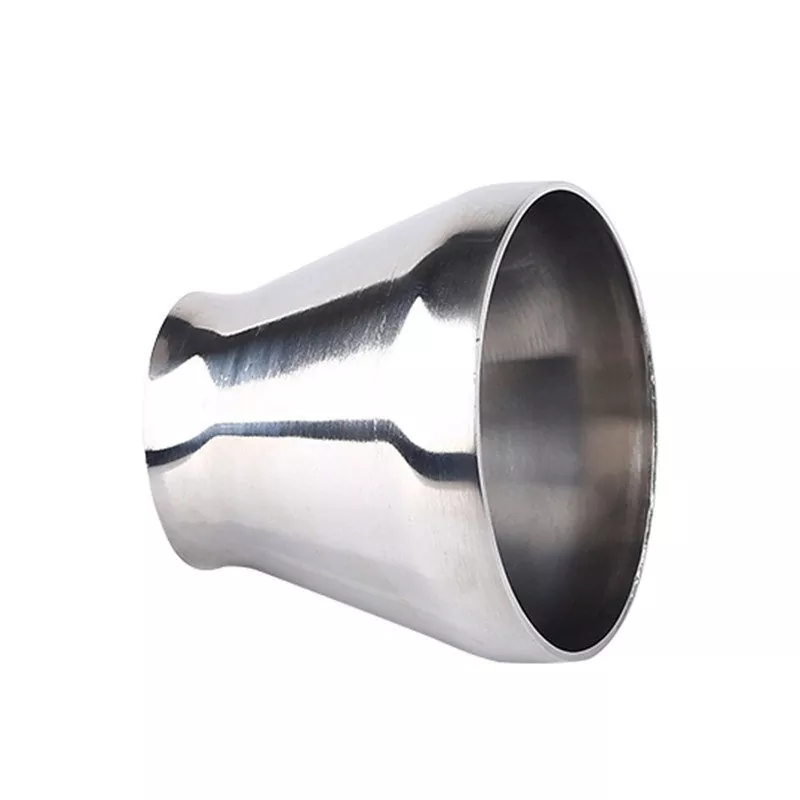

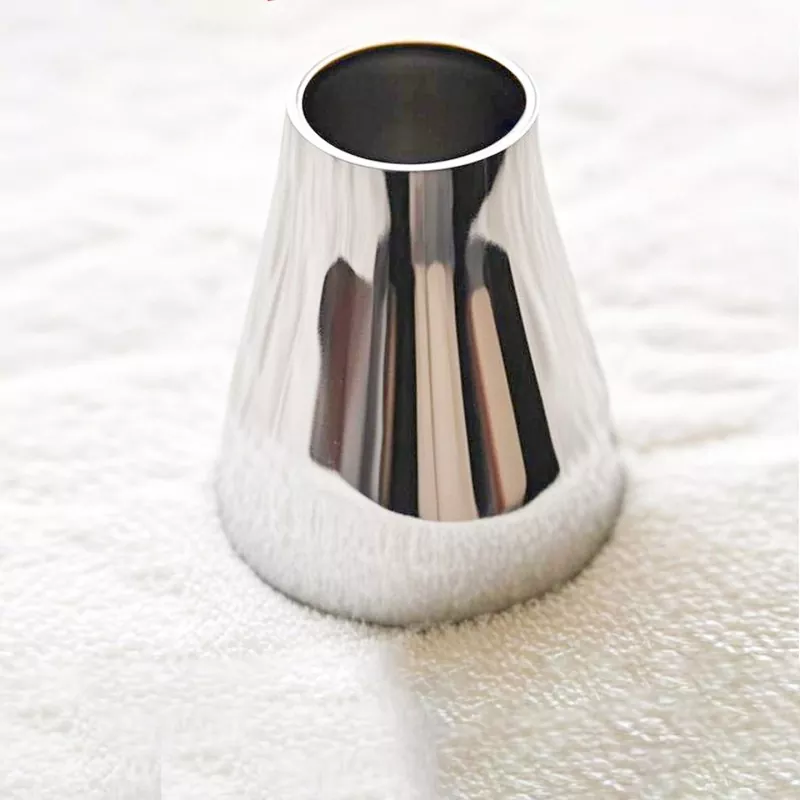

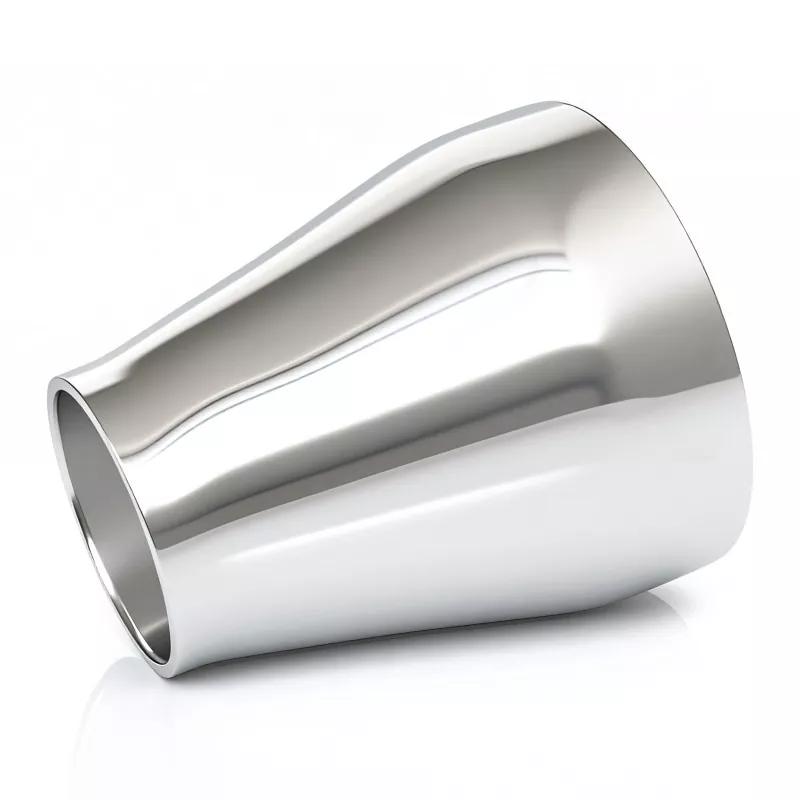

Réducteur Sanitaire

Lorsqu'un système de tuyauterie sanitaire nécessite une modification de la taille des tuyaux, une transition mal conçue peut affecter les performances d'écoulement et créer des zones dans lesquelles les matériaux peuvent rester piégés. Les réducteurs sanitaires DINGYUE assurent une connexion progressive entre différents diamètres de canalisations, aidant ainsi les concepteurs d'équipements à réaliser une disposition de canalisation plus efficace et plus hygiénique.

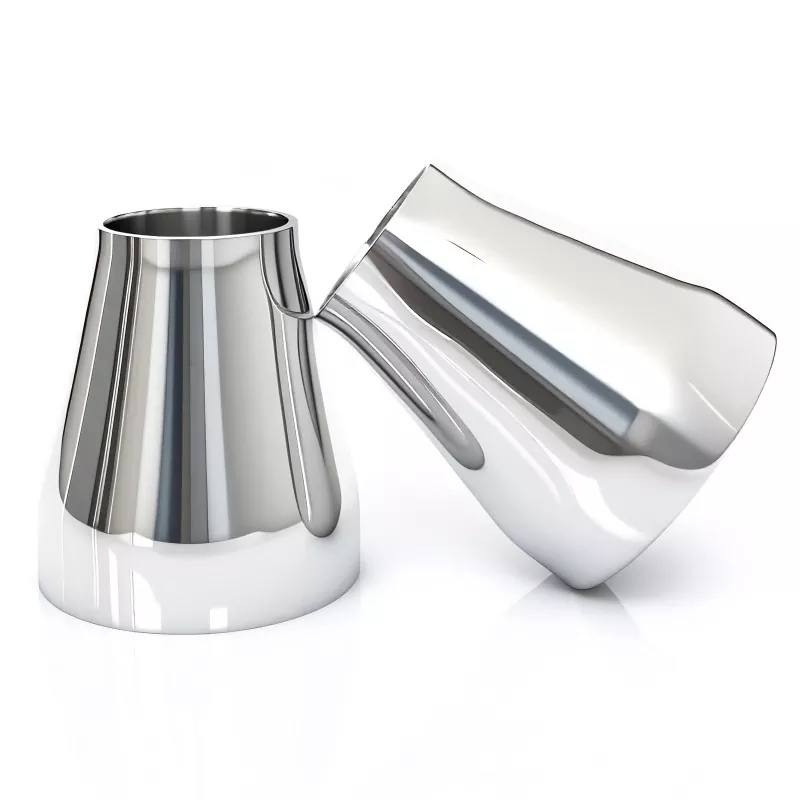

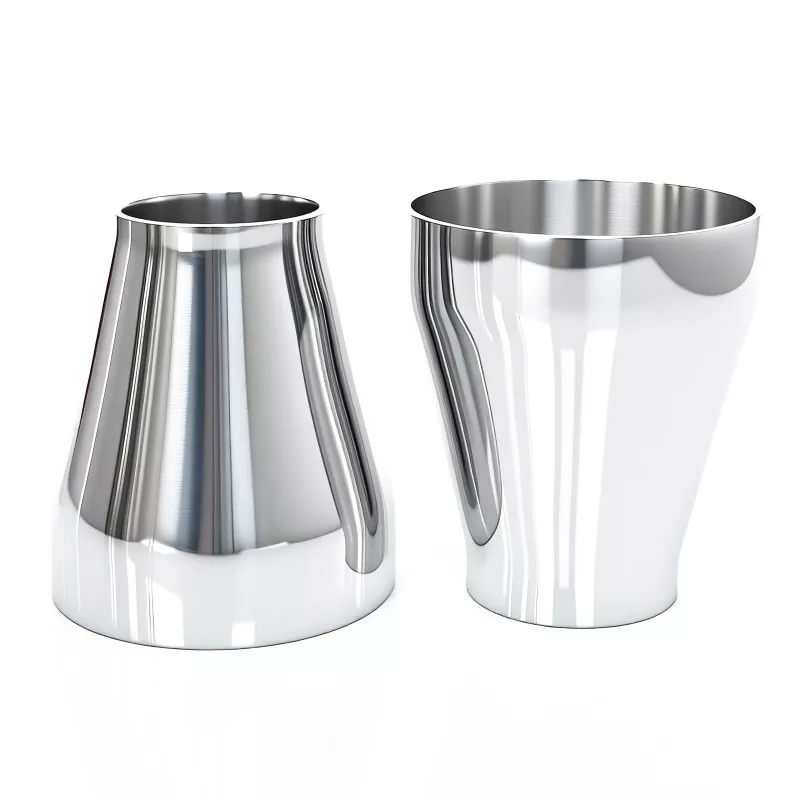

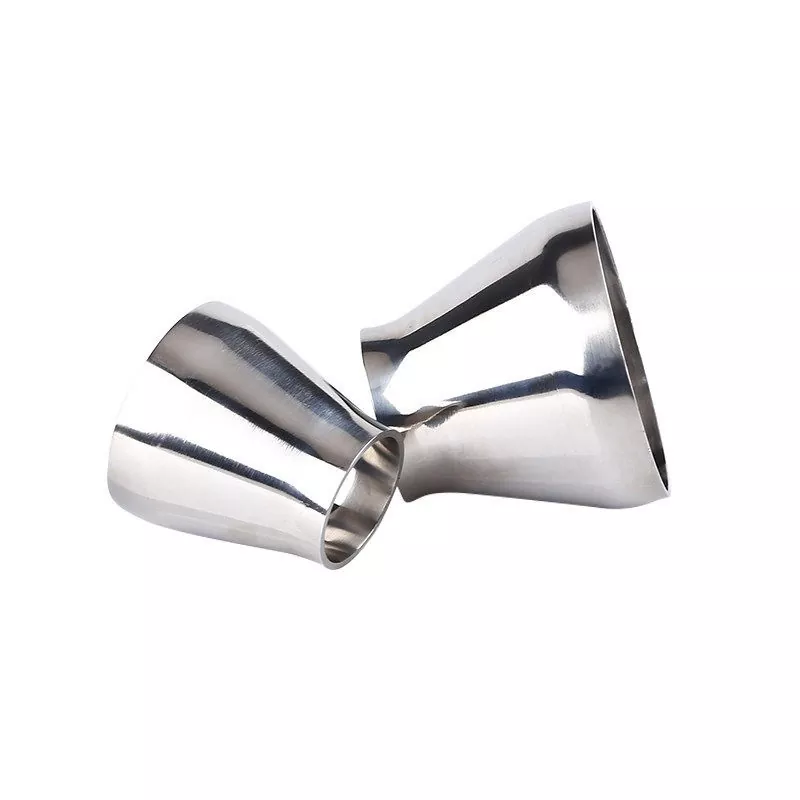

Disponibles en configurations concentriques et excentriques, ces réducteurs peuvent être sélectionnés en fonction des exigences d'installation et des conditions de processus. Fabriqués en acier inoxydable 304/316L avec des dimensions précises et une finition hygiénique, ils conviennent aux équipements de traitement, aux canalisations de transfert et aux systèmes de refroidissement liquide qui nécessitent des connexions fiables et un mouvement de fluide constant.

Caractéristiques

Avantages du produit

Dans les systèmes de tuyauterie très propres, un réducteur sanitaire fait bien plus que simplement connecter deux tuyaux de tailles différentes. Il joue deux rôles essentiels pour assurer la sécurité et le bon déroulement de la production :

1). S'assurer que le système se vide complètement

Il s’agit de l’une des règles les plus strictes en matière de production alimentaire et médicale. Lorsque la production est terminée ou lorsque les tuyaux sont lavés et désinfectés, aucun liquide ne peut être laissé sur place. Tout liquide restant peut développer des bactéries et ruiner le prochain lot de produits.

Comment ça marche sur les tuyaux plats : Pour les lignes horizontales (plates), nous utilisons un réducteur excentrique (un réducteur avec un côté plat). Il maintient le bas des tuyaux exactement au même niveau. Cela permet à chaque goutte de produit ou d'eau de nettoyage de s'écouler naturellement par gravité, laissant l'intérieur complètement sec.

2). Maintenir le flux fluide et protéger le produit

Différents liquides, comme le lait, les médicaments liquides ou les sauces épaisses, sont sensibles. Certains peuvent être facilement endommagés s’ils sont poussés trop fort.

Contrôle de la vitesse et de la pression : la modification de la taille du tuyau permet de gérer la vitesse et la pression avec lesquelles le liquide circule dans la conduite.

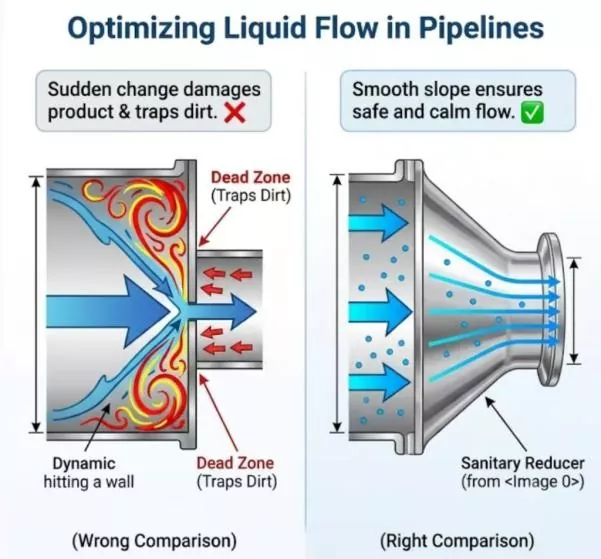

Arrêter les pièges et les tourbillons : Si vous connectez un gros tuyau à un petit tuyau avec une paroi pointue et soudaine, le liquide tourbillonnera violemment (créant des turbulences) et restera coincé dans les coins. Un réducteur permet d'obtenir une pente douce et douce. Cela permet au liquide de s'écouler calmement, empêche les ingrédients d'être endommagés et empêche les particules alimentaires de s'accumuler dans les coins morts.

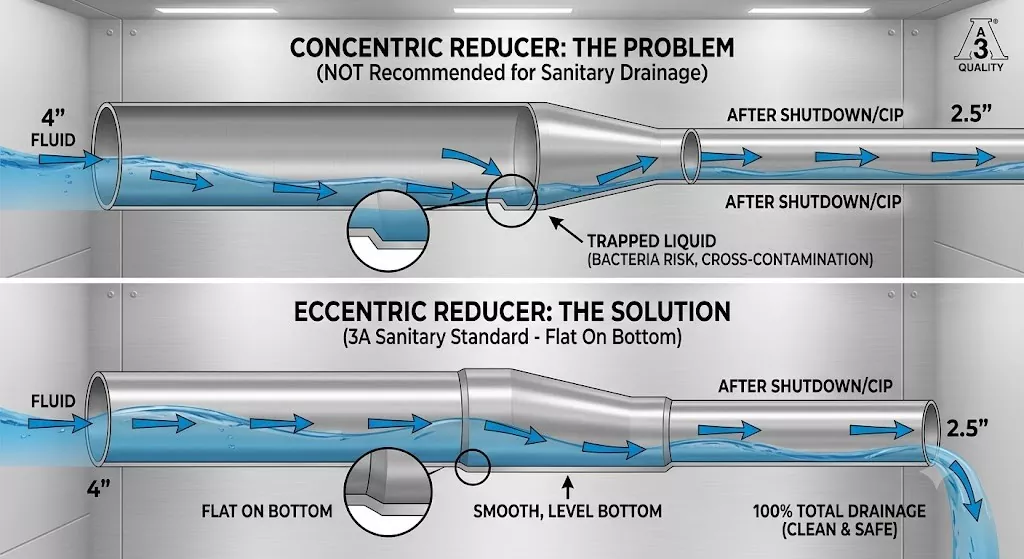

Réducteur concentrique VS Réducteur excentrique

Lors de l'installation de tuyaux horizontaux, les normes sanitaires 3A recommandent fortement d'utiliser un réducteur excentrique (un adaptateur de tuyau dont un côté est complètement plat). Cela se résume à une règle fondamentale dans les systèmes de canalisations propres : tout doit s'écouler complètement tout seul.

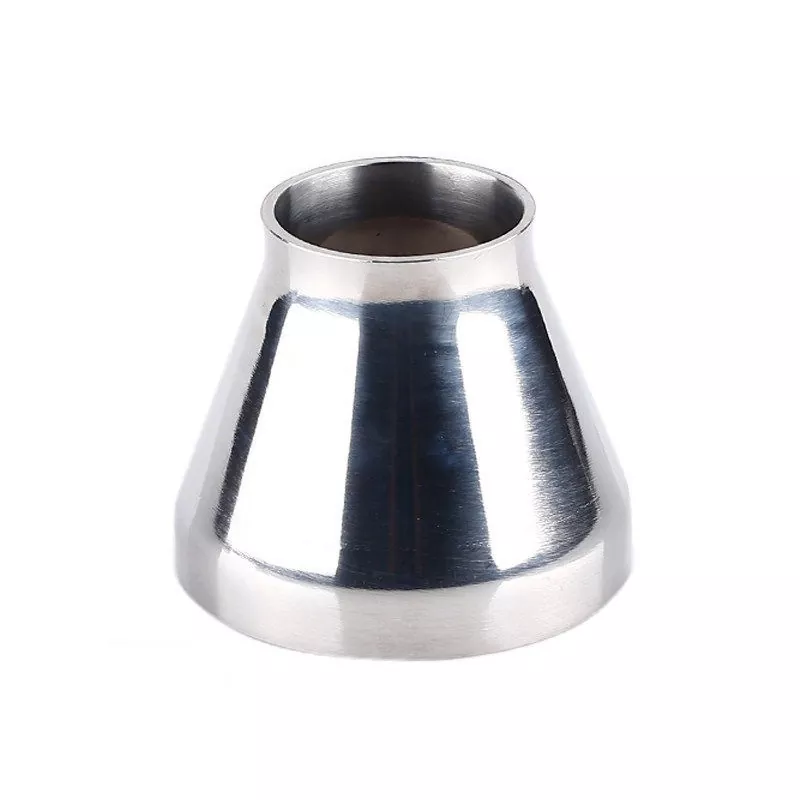

Le problème avec les réducteurs standard (concentriques) : si vous utilisez un réducteur sanitaire standard en forme de cône sur une ligne horizontale, cela crée une « marche » ou une lèvre au bas du tuyau. Lorsque vous éteignez la machine ou exécutez un cycle de nettoyage (CIP), du liquide reste emprisonné derrière cette étape, créant une petite flaque d'eau. Ces restes de liquide peuvent facilement engendrer des bactéries et ruiner votre prochain lot de produits.

La magie des réducteurs excentriques : Un réducteur excentrique est conçu avec un côté parfaitement plat (que nous installons toujours vers le bas). Cela maintient le bas de votre pipeline complètement à niveau. Lorsqu'il est temps de vider le système, chaque goutte de liquide s'écoule en douceur, sans aucune résistance. Il répond parfaitement à la règle stricte des 3A : pas de liquides emprisonnés, drainage total à 100%.

Pourquoi choisir DINGYUE

Choisir le bon fournisseur de composants sanitaires n'est pas seulement une question de disponibilité des produits, mais également de fiabilité à long terme, de qualité constante et d'assistance technique. DINGYUE se concentre sur la fourniture de composants de contrôle des fluides hygiéniques qui répondent aux exigences strictes des industries où les performances et la propreté ne peuvent être compromises.

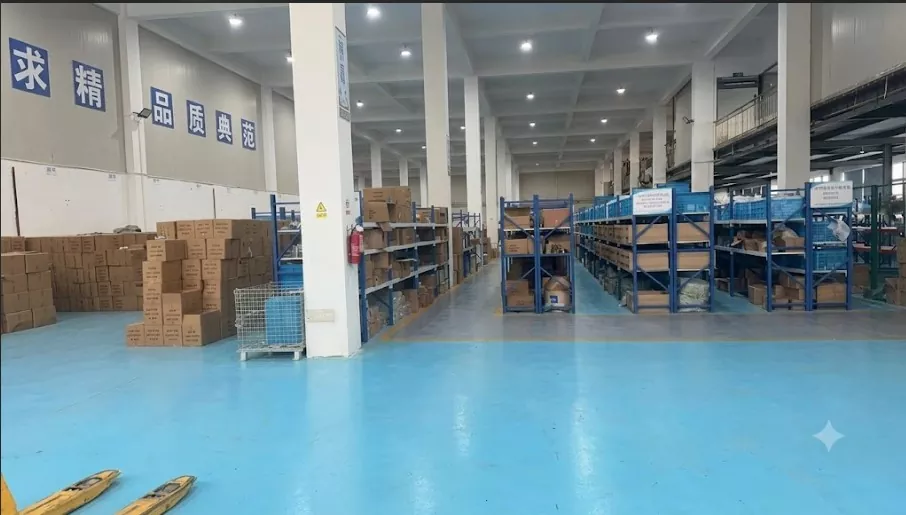

Approvisionnement fiable pour les projets mondiaux

Avec un système de production et de stockage organisé, DINGYUE soutient un approvisionnement stable pour les clients de différentes régions. Nos produits finis sont correctement gérés avant expédition pour garantir l'exactitude des commandes, la protection de l'emballage et une livraison efficace pour les projets en cours dans les domaines de la transformation des aliments, des systèmes pharmaceutiques, des applications de semi-conducteurs et des infrastructures de refroidissement liquide.

Contrôle strict de la qualité des matériaux et des surfaces

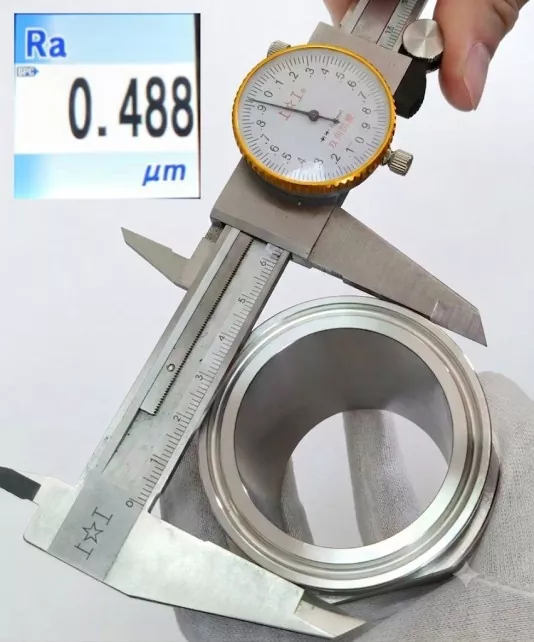

Pour les équipements sanitaires et les composants de contrôle des fluides, la qualité de la surface affecte directement l’efficacité du nettoyage et les performances du système. DINGYUE effectue des inspections détaillées tout au long de la fabrication, y compris des contrôles dimensionnels et des tests de rugosité de surface. Les finitions des surfaces internes sont soigneusement contrôlées pour obtenir des performances d'hygiène constantes et réduire le risque d'accumulation de résidus dans les systèmes de traitement.

Des solutions fiables dans plusieurs secteurs

Les produits DINGYUE sont conçus pour des applications exigeantes, notamment la production pharmaceutique, la transformation des boissons, les systèmes laitiers et les projets avancés de refroidissement liquide. En combinant usinage de précision, conception sanitaire et expérience en fabrication, DINGYUE aide les sociétés d'ingénierie, les fabricants d'équipements et les utilisateurs industriels à construire des systèmes fluides fiables.
