Dans les systèmes de tuyauterie sanitaire, les sorties inutilisées et les ports de service temporaires nécessitent une solution d'étanchéité fiable sans affecter l'expansion future du système. Le capuchon aveugle DINGYUE Tri-Clamp offre un moyen simple et sécurisé de fermer les extrémités des tuyaux, les ports d'équipement et les connexions de processus via des ensembles de serrage standard.
Contrairement aux bouchons filetés ou aux fermetures soudées, la conception basée sur une pince permet une installation, un retrait et une modification rapides du système sans usinage supplémentaire ni travail à chaud. Avec des dimensions précises, une finition de surface hygiénique et une compatibilité avec les joints standard, ces embouts conviennent aux applications nécessitant des systèmes de contrôle des fluides propres, modulaires et fiables.
|
Catégorie |
Principales spécifications/options |
Applications et fonctionnalités |
|
Type de produit |
• Capuchon aveugle/embout d'extrémité Tri-Clamp (numéro de pièce industrielle : 16 AMP) |

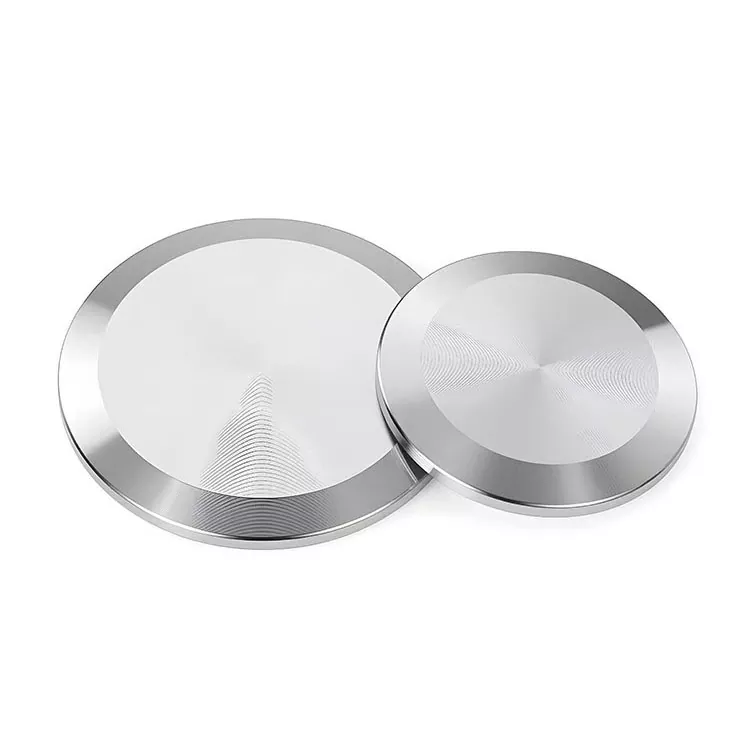

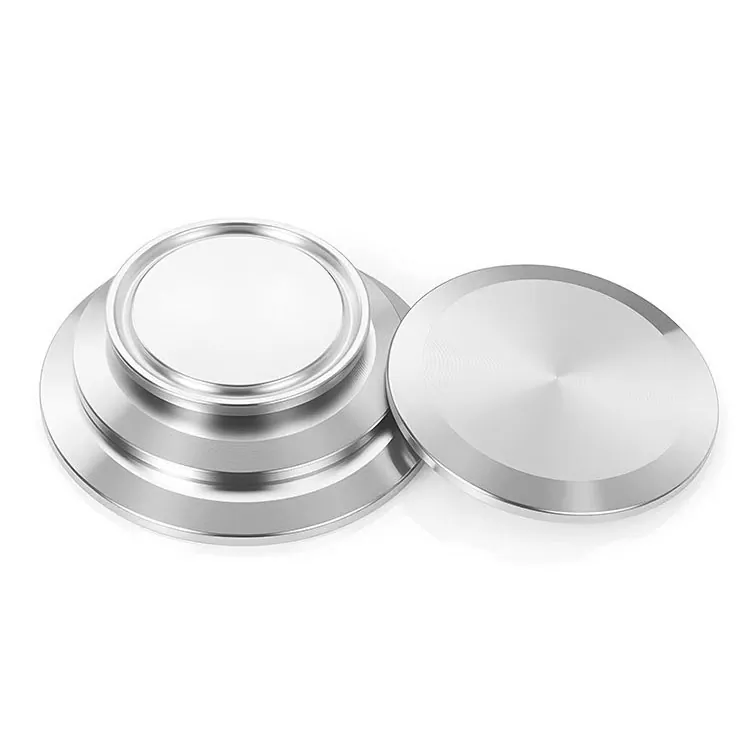

Disque plat solide conçu pour boucher/sceller les ports Tri-Clamp ouverts dans les lignes de traitement ou les récipients. |
|
Qualité du matériau |
• Acier inoxydable 316L (1.4404 / 1.4435) • Acier inoxydable 304 (1.4301) • Hastelloy C22 (en option pour les environnements sévères) |
316L : faible teneur en carbone, résistance supérieure aux piqûres pour les produits biopharmaceutiques, les fluides de haute pureté et le refroidissement liquide. 304 : qualité standard pour les lignes générales d'alimentation, de boissons et de services publics. |
|
Performances de pression et d'étanchéité |

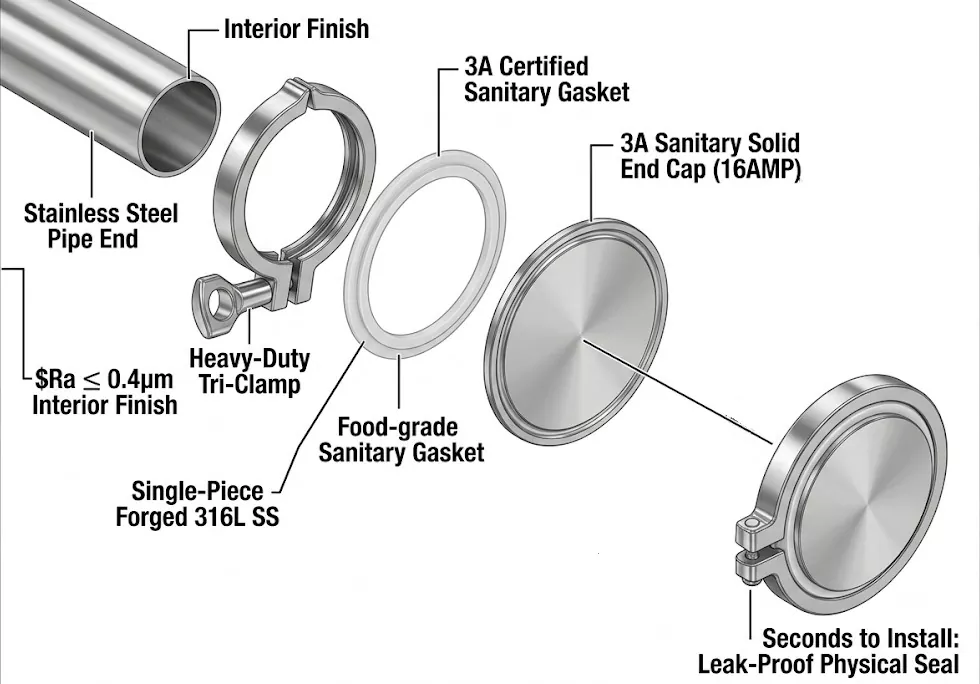

• Pression de service : jusqu'à 10 à 25 bars (pince standard) ou 50 à 100 bars (pince haute pression) • Mécanisme d'étanchéité : face d'étanchéité plate comprimée contre le joint Tri-Clamp standard |
Capacité d'étanchéité sous vide complet jusqu'à pression positive élevée en fonction de la conception de la pince d'accouplement et de la valeur nominale du joint. |
|
Normes et conformité |
• Normes sanitaires 3-A (n° 63-03) • ASME BPE / BS 4825 Partie 3 • DIN 32676 / ISO 1127 • Conforme RoHS et REACH • Traçabilité des matériaux : certification complète MTR / EN 10204 3.1 |
Conception hygiénique certifiée garantissant une interchangeabilité totale et une conformité aux exigences des salles blanches pharmaceutiques, alimentaires et semi-conductrices. |
Lorsqu'un pipeline doit être fermé temporairement ou définitivement, le capuchon aveugle à trois pinces DINGYUE fournit une solution d'étanchéité fiable. La connexion par pince crée un joint sécurisé avec le joint correspondant, évitant ainsi les connexions filetées qui pourraient se desserrer ou les fermetures soudées qui nécessiteraient une coupe ultérieure.
Cela facilite la maintenance, les tests et la modification du système pour les ingénieurs et les opérateurs.
La surface d'étanchéité plate et lisse aide à réduire les zones où des résidus ou des contaminants peuvent s'accumuler. Sans filetage interne ni structures complexes, le capuchon borgne facilite les procédures de nettoyage et répond aux exigences des environnements de traitement hygiéniques.
Il convient aux applications impliquant des fluides alimentaires, des boissons, des produits pharmaceutiques et des fluides de refroidissement de haute pureté.
Les systèmes de processus modernes nécessitent souvent des configurations flexibles qui peuvent être mises à niveau ou étendues. Les capuchons aveugles Tri-Clamp permettent aux ports inutilisés de rester disponibles pour de futures connexions, aidant ainsi les ingénieurs à modifier les systèmes de tuyauterie sans remplacer les composants majeurs.
Cet avantage modulaire est particulièrement précieux pour les skids d'équipement, les systèmes CDU et les ensembles compacts de distribution de fluides.
Fabriqués en acier inoxydable de haute qualité, y compris des options 316L pour les applications exigeantes, les capuchons aveugles à trois pinces DINGYUE offrent une excellente résistance à la corrosion et une excellente stabilité mécanique.
Combinés à un usinage précis et à une inspection stricte, ils offrent des performances d’étanchéité constantes lors d’un fonctionnement à long terme.

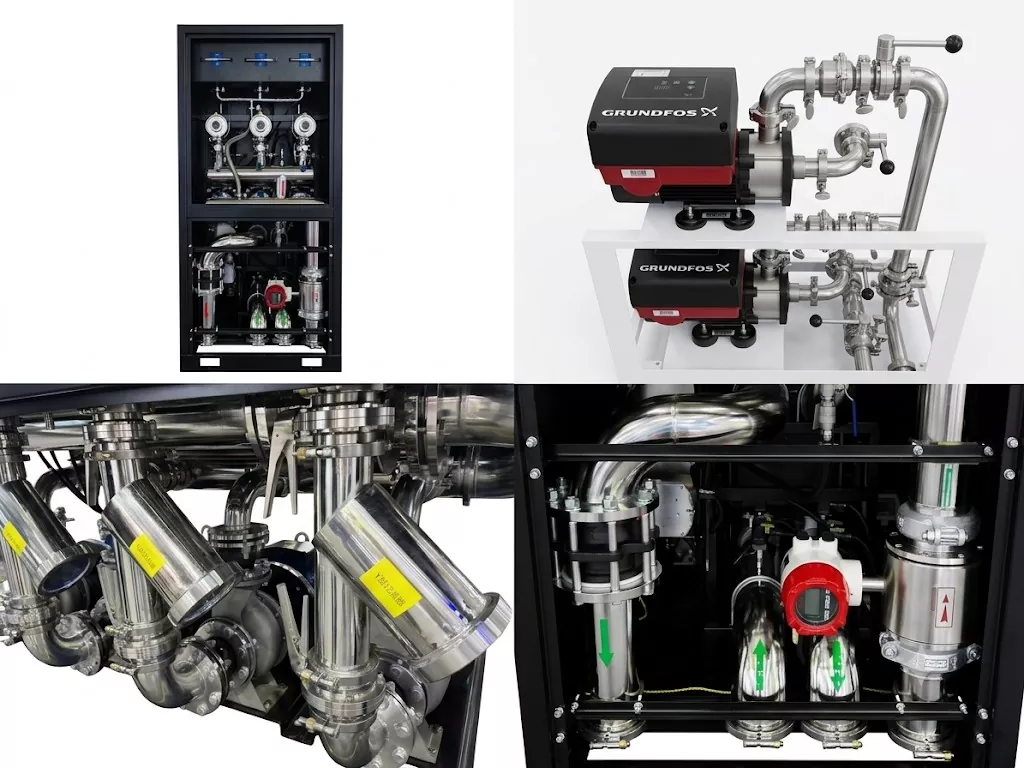

Dans les boucles de refroidissement CDU et secondaires, les ports inutilisés et les connexions de maintenance nécessitent des composants d'étanchéité fiables. Les capuchons aveugles Tri-Clamp aident à créer des configurations de tuyauterie propres et modulaires tout en prenant en charge l'expansion et la maintenance futures du système.
Used for sterile piping assemblies, tanks, and process equipment where hygienic design and material traceability are required.
Convient aux systèmes CIP, aux lignes de transformation des produits laitiers, aux équipements de boissons et aux applications de transfert de fluides sanitaires.
Les options en acier inoxydable 316L offrent une résistance à la corrosion pour les environnements fluides exigeants de haute pureté.

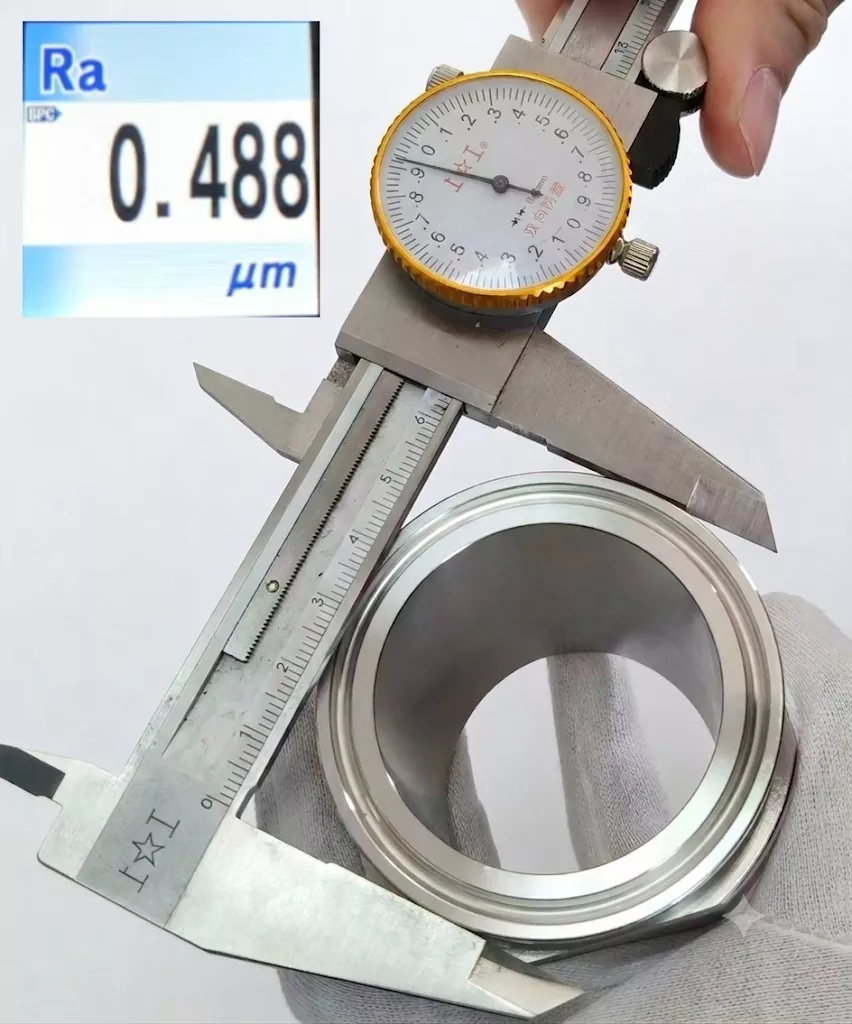

Chez DINGYUE, chaque produit est soumis à une inspection stricte avant expédition. Notre processus de contrôle qualité comprend la mesure dimensionnelle, la vérification des matériaux et l’inspection de la finition de surface.
Pour les applications de haute pureté, nous fournissons une documentation de traçabilité des matériaux et veillons à ce que la rugosité de la surface réponde aux exigences du projet afin de garantir des performances fiables à long terme.
Nous le proposons en acier inoxydable 304 et 316L. Le 316L est recommandé pour les applications pharmaceutiques, de haute pureté et de refroidissement de liquides nécessitant une meilleure résistance à la corrosion.
Oui. Ils sont couramment utilisés dans la tuyauterie CDU et les boucles de refroidissement liquide pour sceller les ports inutilisés, les connexions de maintenance et les futurs points d'expansion.
Ils peuvent être fabriqués conformément aux normes d'hygiène, notamment les exigences 3-A, ASME BPE, DIN et ISO, en fonction des besoins de l'application.
Oui. Les tailles personnalisées, les matériaux, les finitions de surface et les exigences OEM peuvent être pris en charge selon les spécifications du projet.
La sélection est basée sur le diamètre extérieur du tube et la norme de serrage correspondante. Les clients peuvent fournir des dimensions ou des dessins de tuyaux, et DINGYUE peut aider à confirmer les spécifications correctes.
Des certificats de matériaux, des rapports d'inspection et une documentation EN 10204 3.1 sont disponibles pour les projets qualifiés nécessitant une traçabilité.
