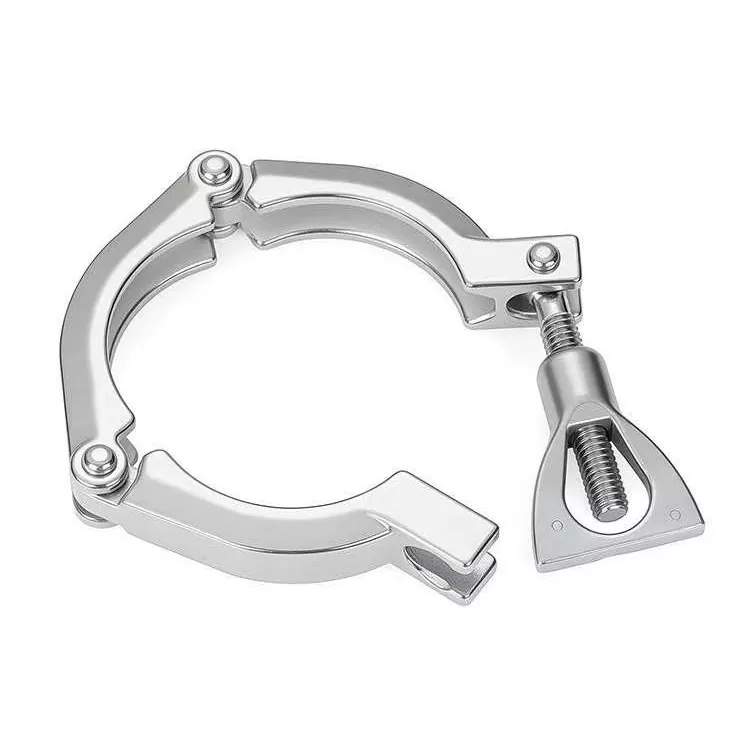

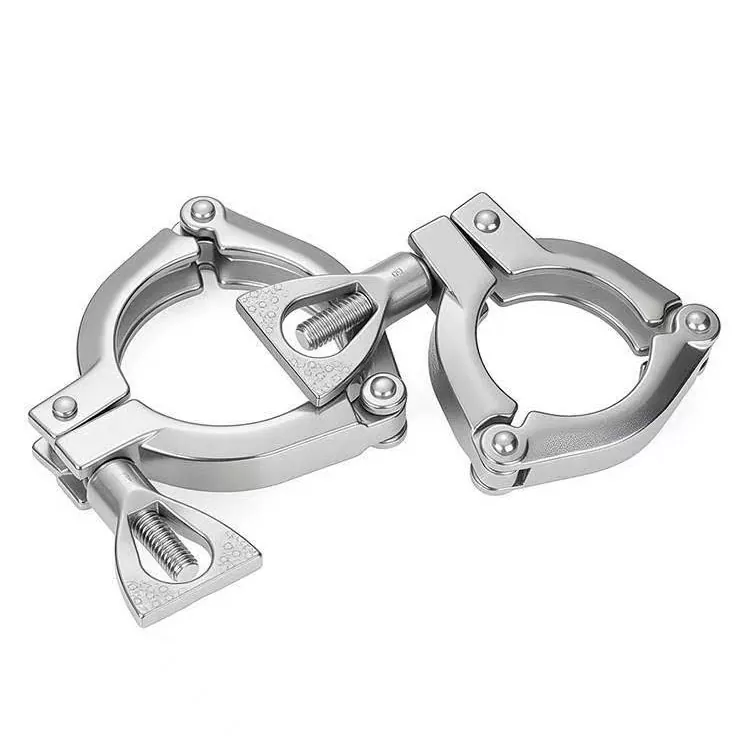

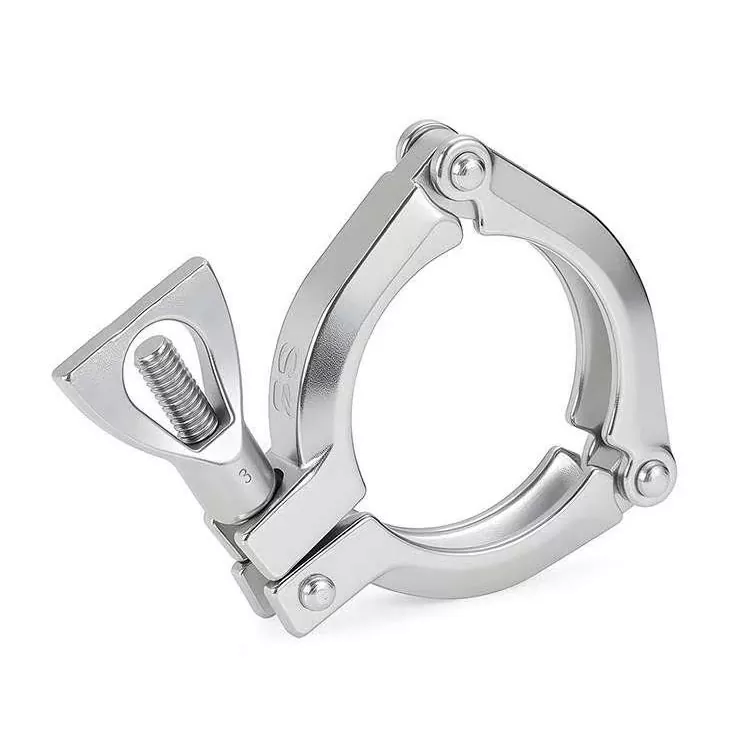

Grâce à son corps articulé en 3 parties, cette pince s'enroule en douceur autour des tuyaux pour serrer uniformément sous tous les angles. Les pinces à trois segments 13MHM 3P s'adaptent facilement aux espaces restreints et encombrés où les pinces ordinaires ne conviennent pas, tout en offrant une résistance à la pression jusqu'à 20 % supérieure. Parfait pour les collecteurs de refroidissement liquides étanches dans les centres de données et les configurations complexes de tuyauterie de boissons.
|
Article de spécification |
Valeur technique |
Remarques et détails |
|
Matériel |
304 |
Construction en 3 pièces à double charnière |
|
Gamme de tailles |
1" à 4" (DN25 - DN100) |
Diamètre extérieur du tube standard tailles |
|
Force de serrage |
Charge circonférentielle uniforme à 360° |
Empêche la distorsion localisée du joint |
|
Méthode de serrage |
Écrou à oreilles robuste |
Opération manuelle facile dans les espaces restreints |
|
Couple cible |
25 pouces-livres (environ 2,8 N·m) |
Protection optimale des joints |
|
Avantage clé |
Coupe enveloppante articulée |
Faible rayon de dégagement pour les racks compacts |

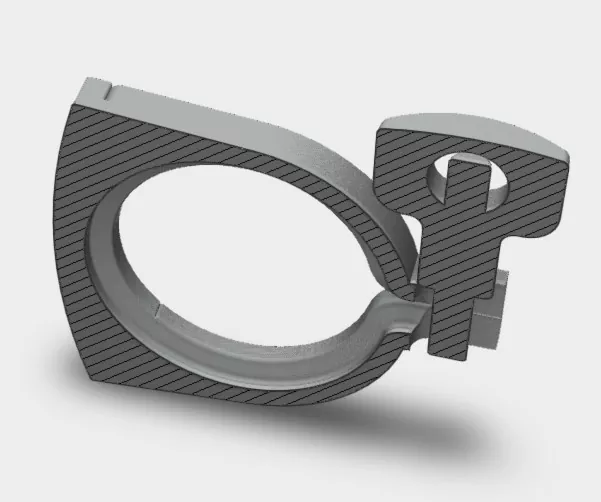

La conception à trois segments s'articule de manière transparente autour des brides de la virole, garantissant une compression du joint parfaitement équilibrée et une protection supérieure contre les fuites.
Offre des pressions nominales jusqu'à 20 % plus élevées par rapport aux colliers de serrage standard à 2 segments à une broche (par exemple, 550 PSI contre 450 PSI à 2" de diamètre extérieur).
La flexibilité de la double charnière permet une installation enveloppante en douceur dans des racks de refroidissement liquide compacts ou des collecteurs de tuyauterie haute densité avec un dégagement minimal.
Empêche le grippage du joint ou les rayures sur les bords lors des cycles de maintenance CIP/SIP rapides
|

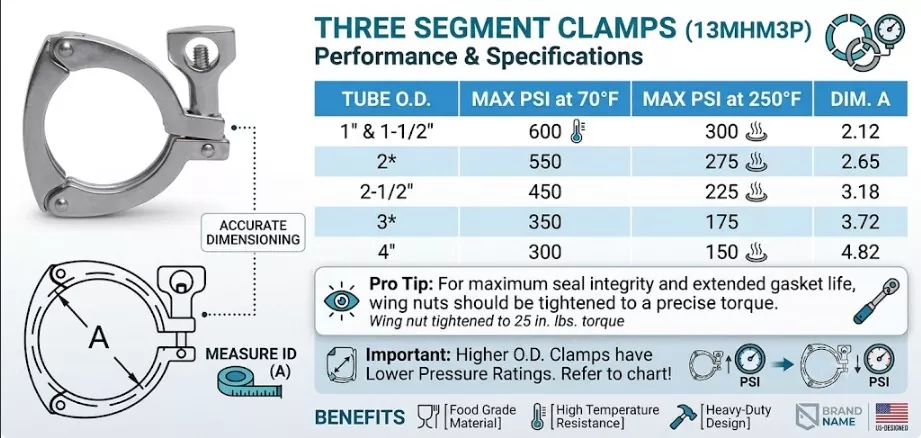

Diamètre extérieur du tube |
Pince à 2 segments à une broche (13 MHM) à 70 °F |
Pince à 3 segments (13MHM3P) à 70°F |
Augmentation de la pression nominale |
|
1" et 1-1/2" |
500 livres par pouce carré |
600 livres par pouce carré |
+20% |
|
2" |
450 livres par pouce carré |
550 livres par pouce carré |
+22% |
|
2-1/2" |
400 livres par pouce carré |
450 livres par pouce carré |
+12,5% |
R : Pour les tailles standard que nous conservons en stock, il n’y a pas de MOQ strict : nous acceptons les commandes d’échantillons pour l’évaluation de la qualité. Pour les dimensions personnalisées, les matériaux spéciaux (comme le titane ou l'Hastelloy) ou les configurations non standard, le MOQ varie généralement de 10 à 50 pièces selon les spécifications. Contactez-nous pour discuter des exigences de votre projet!
R : Nous fournissons un ensemble de documentation complet pour garantir une inspection et une conformité fluides de votre chaîne d'approvisionnement. Cela comprend les rapports d'essais de matériaux (MTR) EN 10204 3.1, les numéros de chaleur des matières premières pour une traçabilité complète et les certificats de conformité FDA/USP classe VI pour les joints correspondants. Des certificats de test de pression standard sont également disponibles sur demande.
R : Oui, nous sommes un fabricant direct avec une équipe interne de R&D et d’ingénierie. Nous offrons des services OEM et ODM complets. Que vous ayez besoin de conceptions boulonnées multi-segments personnalisées, de pressions nominales spécifiques ou de logos de marque/numéros de pièces gravés au laser sur les colliers, nous pouvons les produire avec précision selon vos plans ou échantillons physiques.
R : Articles en stock : généralement expédiés dans les 3 à 7 jours ouvrables après la confirmation de la commande. Commandes groupées standard : prend généralement 15 à 25 jours, en fonction du volume de la commande et de la planification de l'usine. Commandes personnalisées/OEM : nécessite généralement 30 à 45 jours. Nous fournissons toujours un calendrier d'expédition garanti lors du devis.
