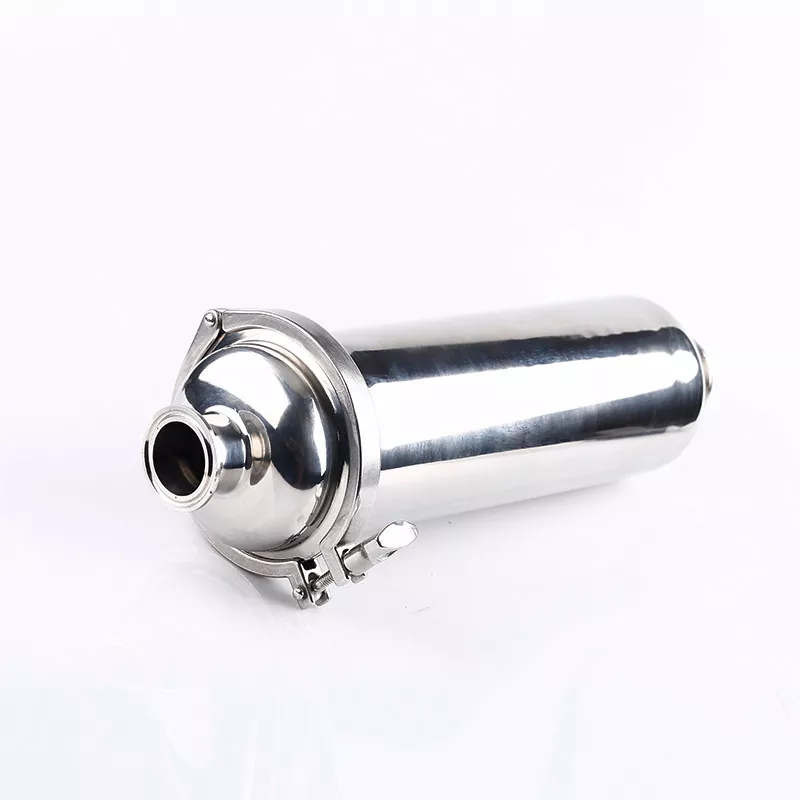

Dans un système de tuyauterie sanitaire, les particules indésirables provenant des matières premières, des pipelines ou des équipements en amont peuvent affecter les vannes, les pompes, les échangeurs de chaleur et d'autres composants de précision. Le filtre sanitaire droit est installé directement dans la canalisation pour capturer les particules solides tout en permettant un écoulement continu du liquide à travers l'élément filtrant en acier inoxydable. Sa structure directe permet de réduire la résistance à l'écoulement par rapport aux conceptions de filtre traditionnelles, et l'élément filtrant amovible rend le nettoyage et le remplacement de routine plus pratiques. Grâce aux options de connexion Tri-Clamp, soudées et filetées, la crépine peut être intégrée dans divers systèmes de traitement hygiénique où la propreté, l'efficacité de la maintenance et un fonctionnement fiable sont requis.
|
Paramètre |
Spécification technique |
|
Matériel |
Acier inoxydable SUS304 (1.4301) ou SUS316L (1.4404) |
|
Type de conception |
Conception en ligne directe, facilement démontable pour le nettoyage des éléments. |
|
Gamme de tailles |
DN25 - DN100 (1" à 4") |
|
Type de connexion |
Tri-Clamp (standard), à souder ou fileté |
|
Élément filtrant |

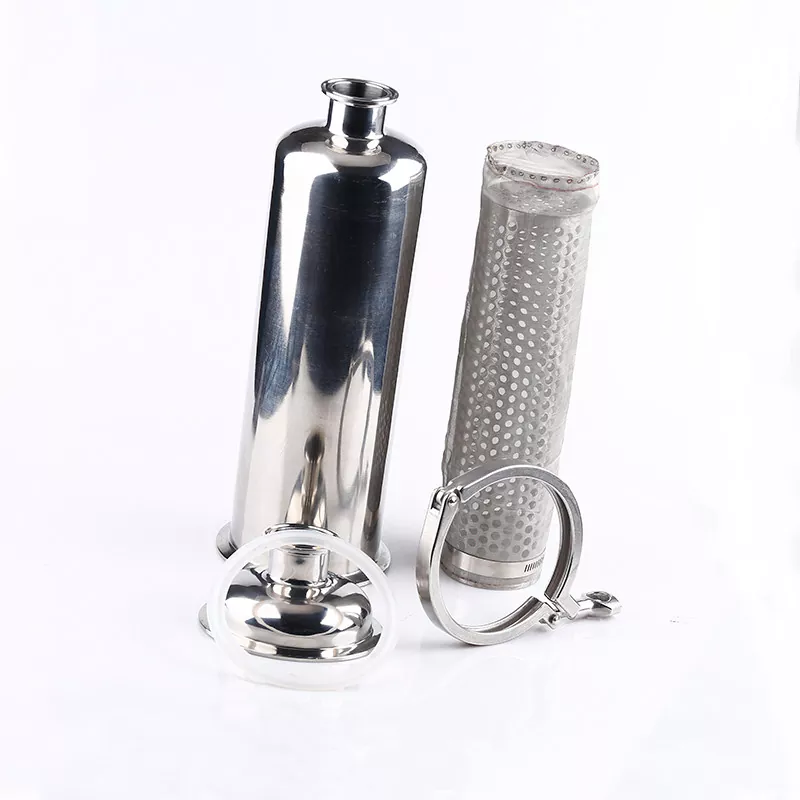

Tube de support perforé en acier inoxydable + treillis métallique en acier inoxydable (double couche) |
|
Taille de maille/micron |
20 mesh à 400 mesh (ou trous de plaque perforée sur mesure de 0,5 mm à 3 mm) |
|
Joint/Joint |
EPDM (Standard), Silicone ou FKM (Viton) — 100 % conforme à la FDA |
|
Conformité |
3-A, ASME BPE, FDA, EHEDG |
La facilité d’entretien est intégrée à la conception. Pour nettoyer ou remplacer le grillage :
1. Isolez et dépressurisez la section du pipeline.
2. Relâchez le raccord du corps Tri-Clamp sans retirer la crépine de la conduite principale.
3. Extrayez l'élément filtrant interne pour un CIP (Clean-in-Place) standard ou un rinçage manuel.

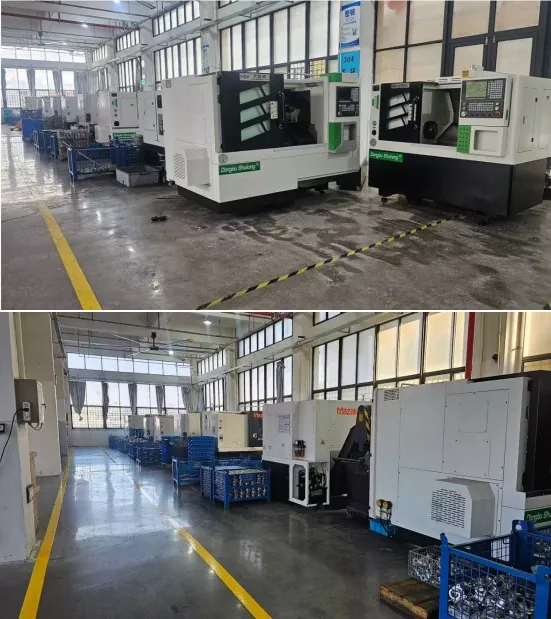

Chaque unité est soumise à un usinage CNC rigoureux, à un soudage orbital et à des tests de pression hydrostatique avant expédition. Nous fournissons des certificats d'essai de matériaux (MTC) 3.1 et des rapports d'inspection de rugosité de surface pour garantir une traçabilité complète.
|

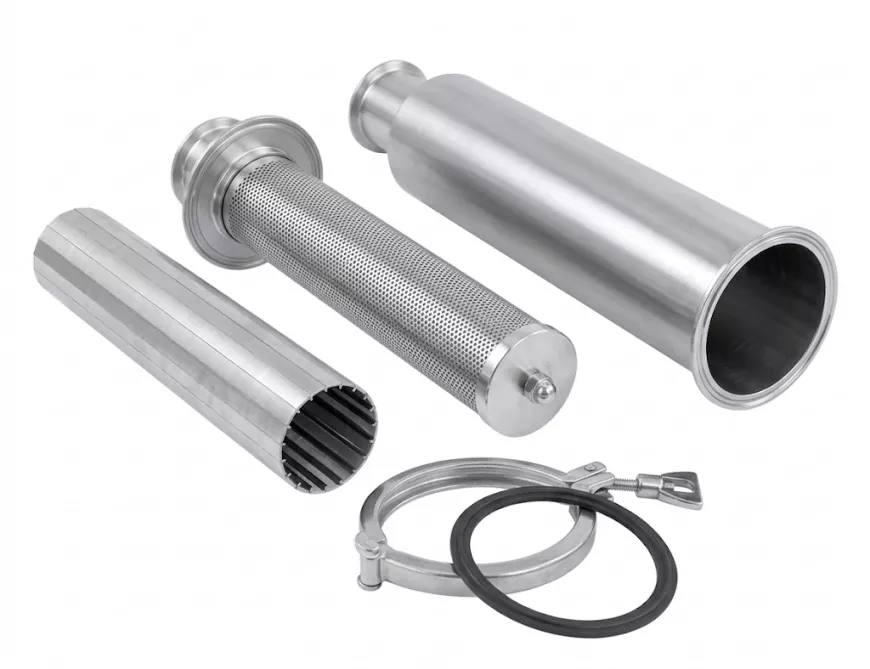

Fonction de comparaison |
Plaque perforée et élément grillagé |
Élément d'écran en fil de cale |
|
Structure et conception |
Tôle d'acier inoxydable perforée, roulée et soudée dans un cylindre avec des rangées de trous circulaires. |

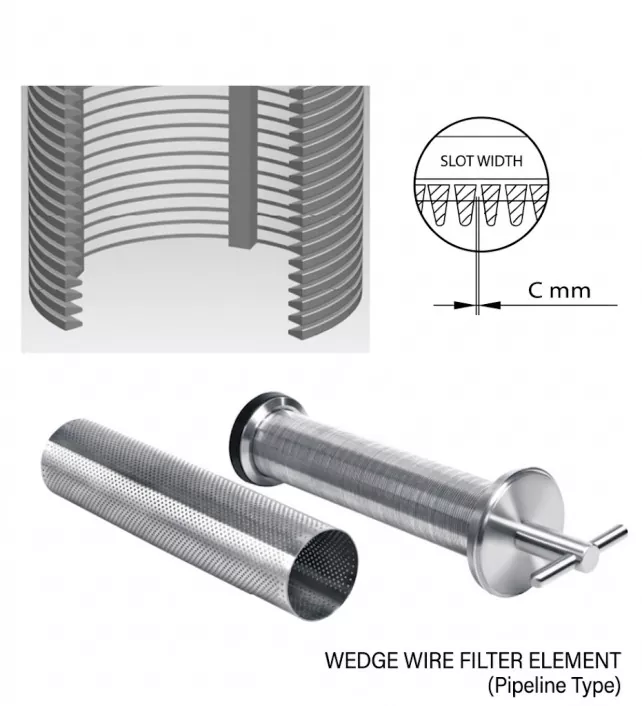

Fils de précision en forme de V/trapézoïdal enroulés et soudés pour soutenir les nervures, formant des fentes continues. |
|
Anti-colmatage et rinçage CIP |
Les bords des trous droits peuvent piéger les particules. Les intersections des mailles tissées ont tendance à collecter les débris médiatiques. |
Profil de fente en V : la conception à espace extérieur étroit/intérieur large crée un contact avec les particules en un seul point, empêchant le colmatage et optimisant le lavage à contre-courant CIP. |
|
Résistance structurelle et pression |
En fonction de l'épaisseur de la tôle ; la maille finement tissée se déforme facilement sous la pression différentielle à moins qu'elle ne soit soutenue par un noyau perforé. |
La construction robuste entièrement soudée résiste à une pression différentielle élevée et aux impacts de fluides à haute viscosité sans déformation. |
|
Rapport de surface ouverte et chute de pression |
Surface ouverte inférieure (15 % à 46 %), ce qui entraîne une résistance aux fluides légèrement plus élevée. |
L'orientation continue des fentes maximise la zone ouverte, garantissant de faibles chutes de pression et des débits élevés. |
En tant que fabricant spécialisé de matériel sanitaire, nous combinons précision technique et service client complet :
Personnalisation : maillages sur mesure (de 20 à 400 mailles), longueurs de corps et connexions d'extrémité.
Logistique mondiale : expédition rapide avec un emballage sécurisé de qualité export.
Assistance dédiée : assistance technique 24h/24 et 7j/7, conseils d'installation et disponibilité des stocks de joints et de tamis de rechange.
R : Une crépine angulaire détourne le débit de 90 degrés (idéal pour les coudes), tandis qu'une crépine sanitaire droite permet au fluide d'entrer et de sortir le long du même axe droit, préservant la direction de la ligne et minimisant la résistance au débit.
R : Oui, nous proposons des options de tamis à faible chute de pression et des adaptateurs d'extrémité personnalisés adaptés aux unités de distribution de refroidissement (CDU) à haut débit.
Réponse : Pour les tailles standard (telles que les crépines droites Tri-Clamp de 1,5", 2" et 3"), nous conservons un stock important et pouvons expédier dans un délai de 3 à 5 jours ouvrables. Pour les extrémités de connexion personnalisées ou les exigences de maillage spécifiques, la production prend généralement 1 à 2 semaines.
Réponse : Oui, absolument. Nous proposons des treillis métalliques en acier inoxydable de remplacement individuels et des tubes de support perforés. L'achat d'éléments de rechange séparément permet de réduire les coûts de maintenance à long terme de votre usine sans avoir besoin de remplacer l'ensemble du corps du filtre.
Notre MMT de haute précision utilise un logiciel intelligent pour effectuer des numérisations 3D complètes et des contrôles dimensionnels sur des surfaces complexes et des tolérances serrées. Ce processus d'inspection strict intercepte tout écart géométrique, garantissant que chaque produit répond à des normes exactes.
