Dans de nombreux systèmes de traitement des fluides, les opérateurs doivent vérifier l’état des fluides sans arrêter la production ni ouvrir le pipeline. Un voyant sanitaire offre un point de vue direct, permettant aux utilisateurs d'observer le flux de liquide, les changements de couleur, les bulles et une éventuelle contamination pendant le fonctionnement.

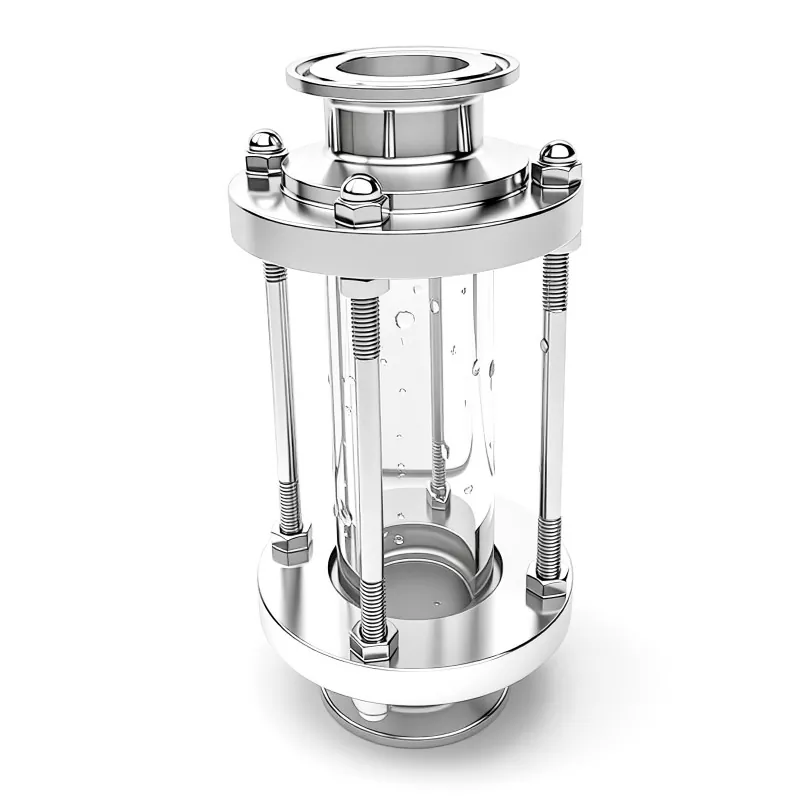

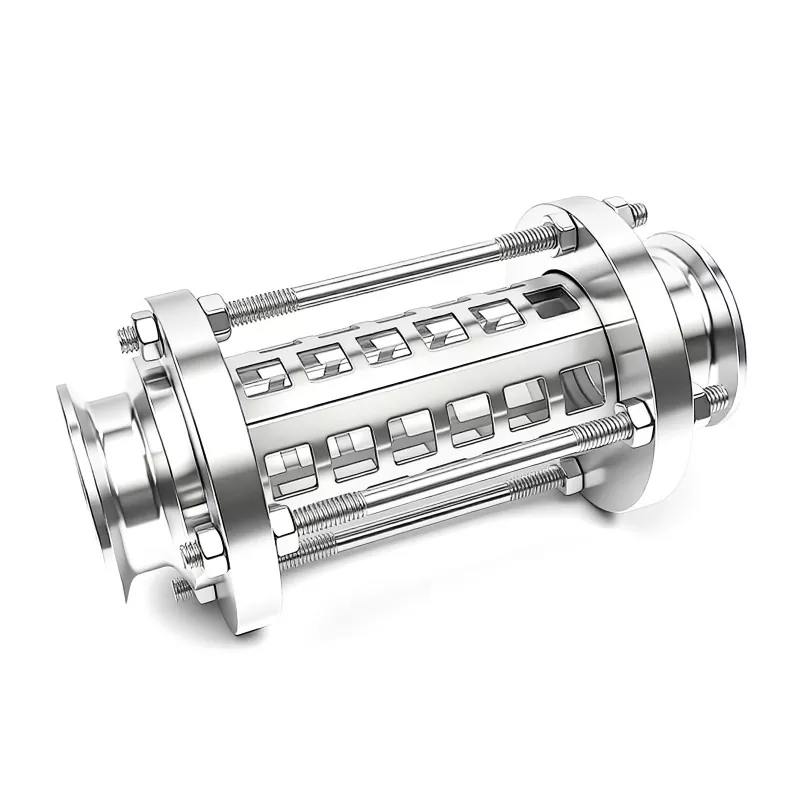

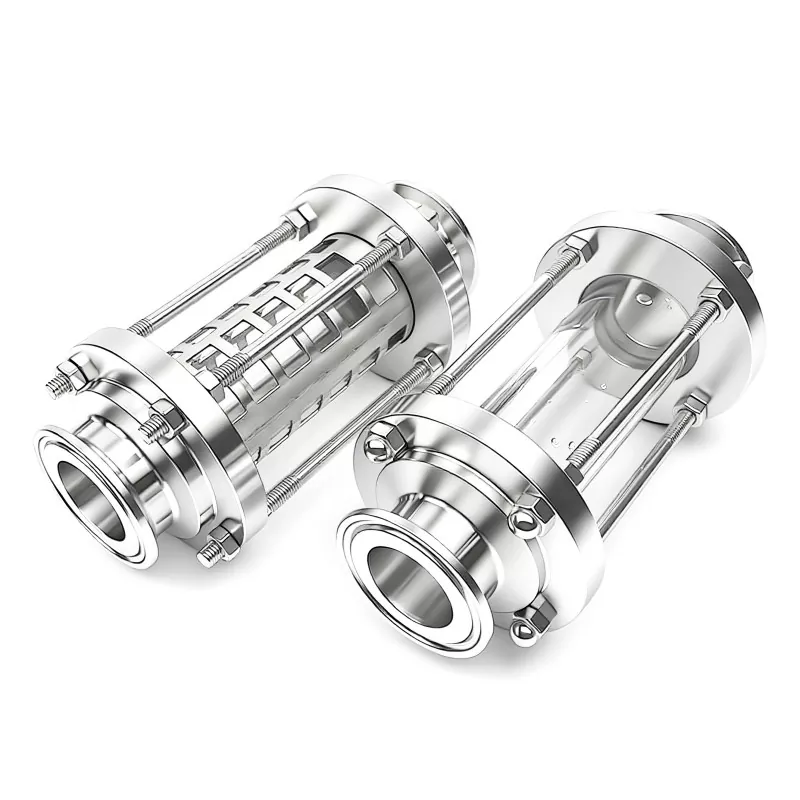

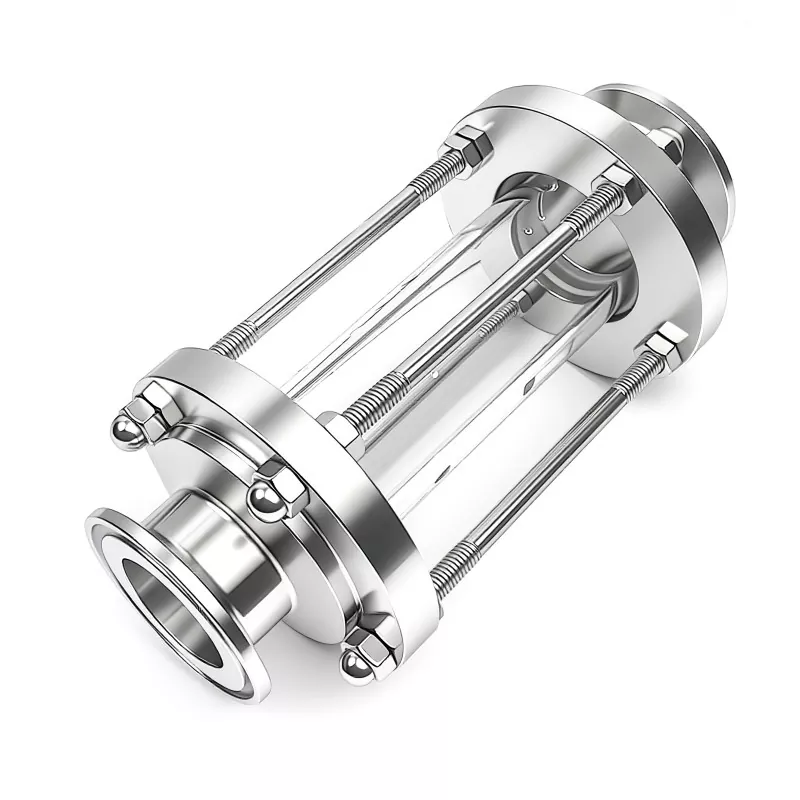

Le verre de visée sanitaire à trois pinces fonctionne à travers une section de visualisation en verre scellée installée entre deux connexions de canalisations sanitaires. Le boîtier en acier inoxydable maintient le verre borosilicaté en toute sécurité, tandis que le système de joints crée un joint hygiénique entre le verre et les pièces de connexion. Grâce aux connexions Tri-Clamp aux deux extrémités, l'unité peut être rapidement retirée pour le nettoyage, l'inspection ou le remplacement sans démontage compliqué.
Disponibles en acier inoxydable 304 et 316L, les voyants DINGYUE sont fabriqués pour les applications où la nettoyabilité, la résistance à la corrosion et une inspection visuelle fiable sont requises.
|
Comparaison |
Verre de vue sanitaire à trois pinces |
Verre de vue ordinaire |
|
Objectif principal |
Conçu pour la surveillance hygiénique des pipelines et les systèmes de traitement propres |
Principalement utilisé pour l'observation visuelle de base dans les lignes industrielles générales |
|
Méthode de connexion |
Connexion Tri-Clamp pour une installation et un retrait rapides |
Usually threaded, flanged, or fixed connections |
|
Conception interne |
Surface interne lisse avec espace mort réduit |
Peut contenir des zones filetées ou des structures internes inégales |
|
Méthode de nettoyage |
Prend en charge le nettoyage CIP et l'entretien fréquent |
Plus difficile à nettoyer lors de cycles de production répétés |
|
Options matérielles |
Inox 304 / 316L avec finition hygiénique |
Options courantes en acier au carbone ou en acier inoxydable standard |
|
Système d'étanchéité |
Structure d'étanchéité de joint de qualité alimentaire/pharmaceutique |
Conception générale d’étanchéité industrielle |
|
Entretien |
Remplacement facile des composants en verre et des joints |
Nécessite généralement plus de temps pour l’entretien |
|
Utilisation typique |
Alimentation, boissons, produits pharmaceutiques, biotechnologies et systèmes de haute pureté |
Pipelines industriels généraux |
|
Paramètre |
Spécification |
|
Nom du produit |
Verre de vue sanitaire à trois pinces |
|
Matériel |
Acier inoxydable 304 / 316L (1.4301 / 1.4404) |
|
Matériau du verre |
Verre borosilicaté trempé |
|
Type de connexion |
Tri-Clamp / Tri-Clover |
|
Tailles disponibles |
1/2" à 6" (tailles personnalisées disponibles) |
|
Options de joints |
EPDM / PTFE / Silicone / FKM |
|
Pression de service |
Jusqu'à 10 bars (145 PSI), selon la taille et la configuration |
|
Plage de température |
-20°C à +150°C |
|
Finition de surface |
Ra interne ≤0,4 μm (finition hygiénique disponible) |
|
Conformité aux normes |
Normes sanitaires 3-A, ASME BPE, matériaux de joint conformes aux normes FDA |
|
Application |
Canalisations de fluides sanitaires, équipements de process, systèmes de haute pureté |
La section en verre borosilicaté transparent permet aux opérateurs de vérifier l'état du fluide directement pendant le fonctionnement. Les changements dans l'apparence du liquide, la stabilité du débit ou les bulles d'air peuvent être identifiés rapidement sans ouvrir le système.
Contrairement aux conceptions à connexion fixe, la structure Tri-Clamp permet de retirer le voyant en relâchant la pince. Cela réduit le temps de maintenance lors du nettoyage, du remplacement des joints ou de l'inspection des conditions internes.

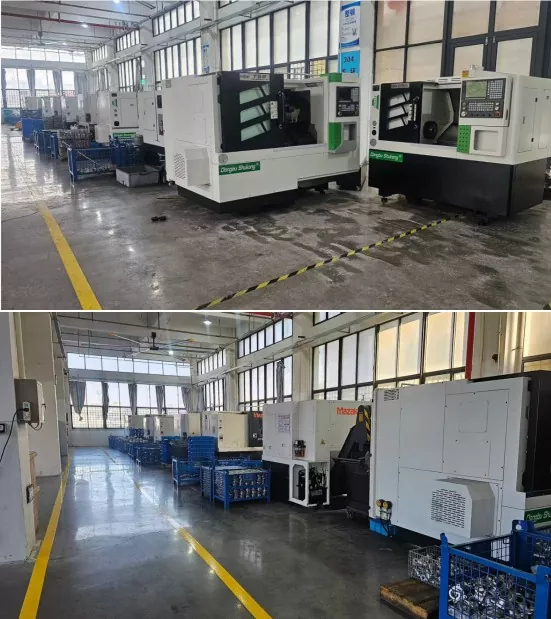

La surface interne est usinée et polie pour réduire la rétention de résidus. Le chemin d'écoulement plus fluide permet de minimiser les zones où les dépôts de produits ou les contaminants peuvent s'accumuler.
Différents matériaux de joints, tailles de raccords et qualités d'acier inoxydable sont disponibles pour s'adapter à différentes caractéristiques de fluide et conditions de fonctionnement.
Un voyant doit gérer à la fois l’inspection visuelle et la pression continue du pipeline. DINGYUE utilise du verre borosilicate à haute résistance avec une bonne résistance aux chocs thermiques pour améliorer la durabilité lors des changements de température et des cycles de nettoyage.
Le système d’étanchéité est conçu autour de composants en verre, joints et acier inoxydable parfaitement adaptés. Les matériaux de joint disponibles tels que l'EPDM, le PTFE, le silicone et le FKM permettent aux clients de sélectionner les performances d'étanchéité appropriées en fonction des différents supports et environnements d'exploitation.
Avant expédition, chaque voyant est inspecté pour vérifier la précision dimensionnelle, l'état d'étanchéité, la qualité des matériaux et la finition de surface pour garantir des performances stables après l'installation.

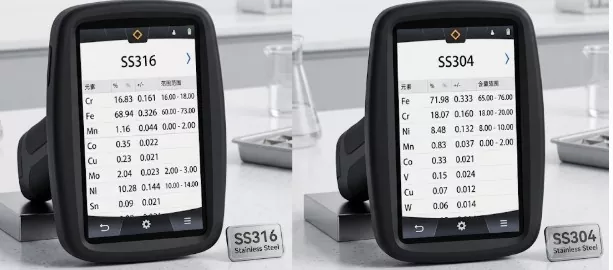

La qualité du matériau affecte la résistance à la corrosion et la durée de vie.
L'acier inoxydable 304 est couramment sélectionné pour les systèmes généraux d'alimentation et de boissons.
L'acier inoxydable 316L est préféré lorsque le pipeline gère des fluides corrosifs, des fluides pharmaceutiques ou des applications de haute pureté.
La taille correcte doit être basée sur le diamètre extérieur du tube sanitaire et la norme Tri-Clamp, plutôt que uniquement sur la taille nominale du tuyau.
Avant de commander, confirmez :
· Diamètre extérieur du tube
· Spécifications des pinces
· Espace d'installation
Différents fluides nécessitent différents matériaux d'étanchéité.
L'EPDM convient aux fluides de traitement à base d'eau et généraux.
Le PTFE offre une meilleure résistance chimique pour les applications exigeantes.
Le FKM est souvent sélectionné pour les environnements à température plus élevée ou en contact avec l'huile.
Utilisé pour vérifier l'apparence du liquide, l'état d'écoulement et les particules anormales pendant le transfert du lait, des jus et des boissons.
Appliqué dans les systèmes de fluides propres où une surveillance visuelle et un entretien hygiénique sont requis.
Aide les opérateurs à surveiller le flux de produits et à maintenir des conditions de production stables.
Convient pour observer le transfert de liquide, les processus de mélange et l'état des pipelines.
Utilisé dans les boucles de refroidissement spécialisées pour surveiller la circulation du liquide de refroidissement et identifier les conditions de débit anormales.
