Crépine à trois pinces de type angle

Optimisez la disposition de votre pipeline avec notre crépine à trois pinces de type angle. La conception unique d'entrée/sortie à 90 degrés s'adapte parfaitement aux espaces ou aux coins restreints tout en garantissant une excellente filtration et une faible chute de pression. L'acier inoxydable hautement poli garantit aucune accumulation de produit.

Spécification technique

Conception compacte de filtration à 90° pour la tuyauterie de processus hygiénique

Dans les systèmes de tuyauterie sanitaire compacts, l'espace d'installation autour des pompes, des réservoirs et des équipements de traitement est souvent limité. Les crépines droites traditionnelles nécessitent généralement des coudes ou des raccords supplémentaires pour compléter le tracé du pipeline, ce qui augmente la complexité de l'installation et les points de maintenance.

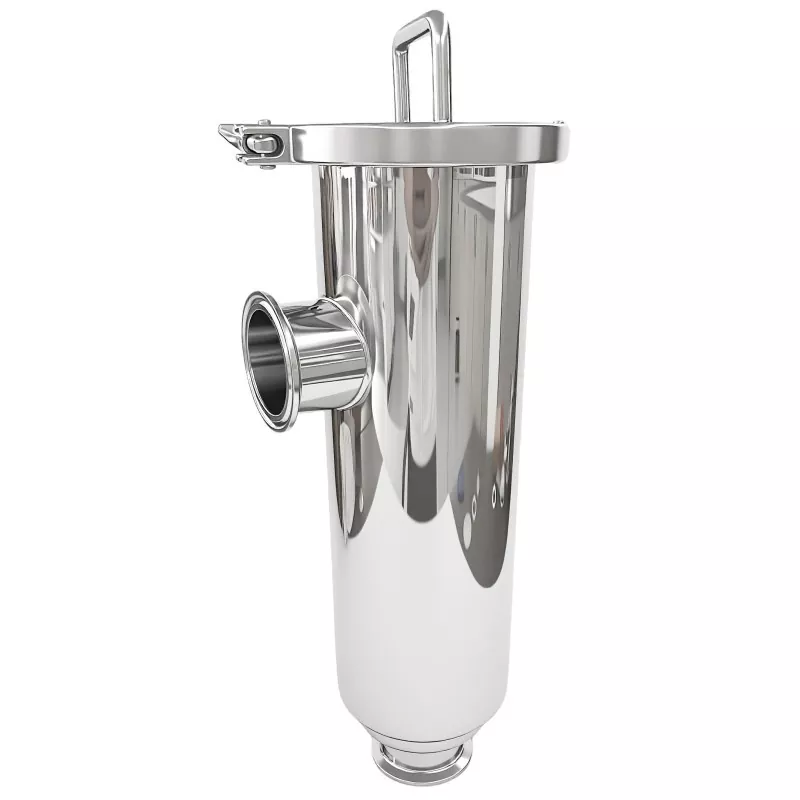

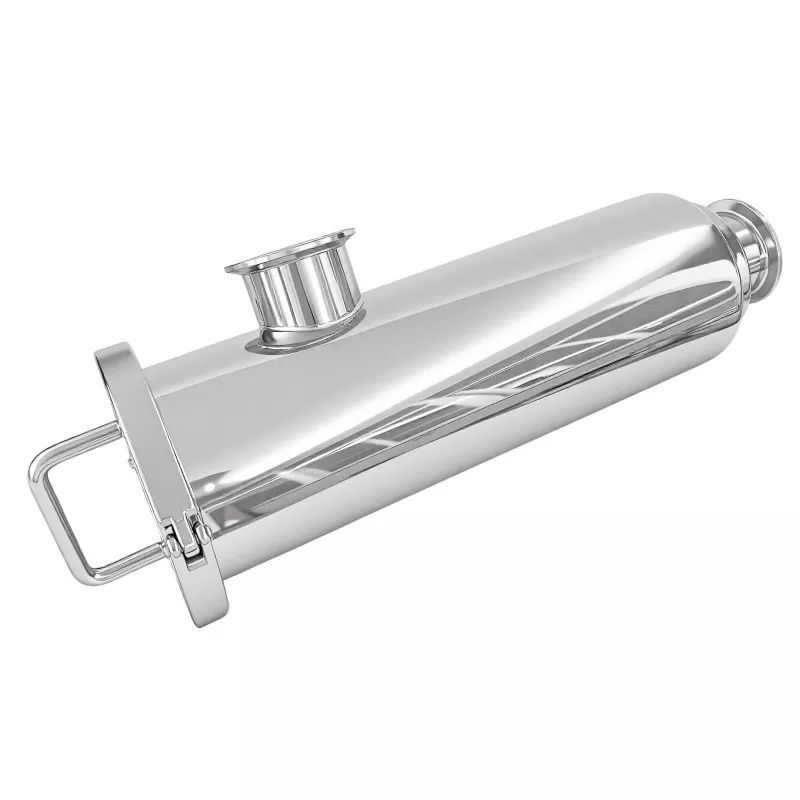

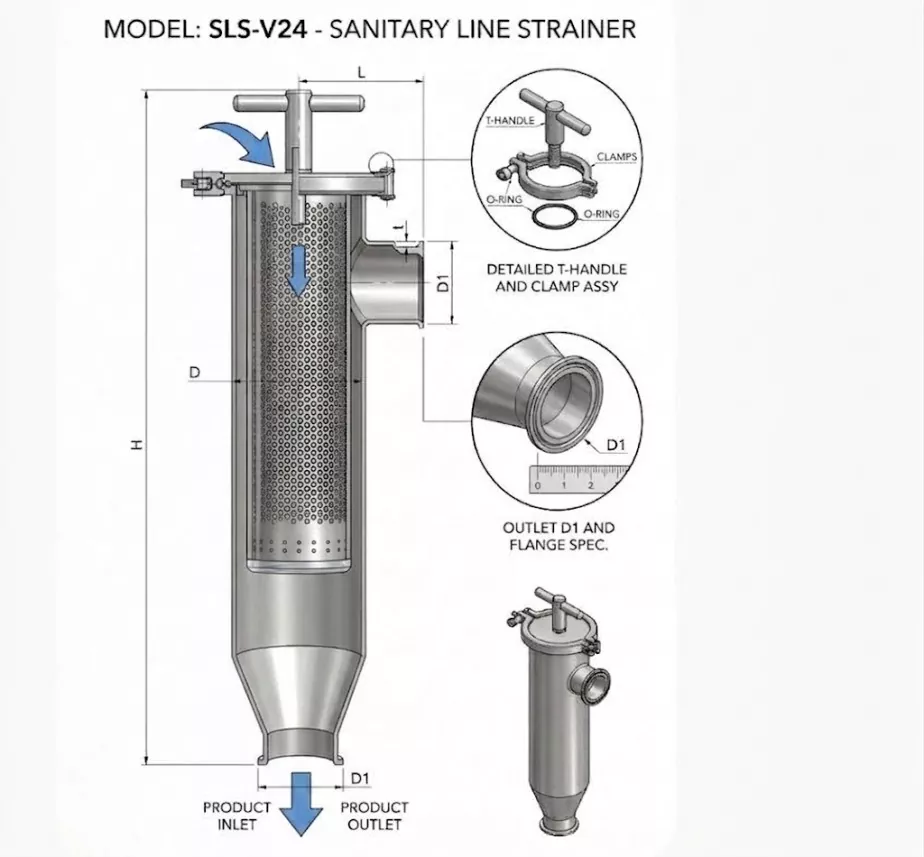

La crépine à trois pinces de type angle DINGYUE combine la filtration et le changement de direction d'écoulement à 90 degrés dans une conception intégrée. La configuration de l'entrée latérale et de la sortie verticale aide les ingénieurs à optimiser les configurations de pipelines étroites tout en assurant une élimination fiable des particules pour les systèmes de fluides hygiéniques.

Fabriquée en acier inoxydable SS304 ou SS316L, cette crépine sanitaire présente une surface interne lisse, un élément filtrant amovible et une connexion à trois pinces pour une inspection et un nettoyage rapides. Il est largement utilisé dans la transformation des aliments, les systèmes pharmaceutiques, la production de boissons, la manipulation de fluides de haute pureté et les applications de refroidissement de liquides où un flux propre et une maintenance facile sont requis.

Conception à 90° peu encombrante pour une installation simplifiée des pipelines

La disposition des pipelines peut devenir difficile lorsque les connexions des équipements sont situées à proximité de murs, de cadres ou d'autres composants. Une crépine en ligne conventionnelle peut nécessiter des coudes supplémentaires, augmentant ainsi le nombre de points de connexion et de zones de maintenance potentielles.

La structure à angle de 90 degrés permet au filtre de rediriger le flux de fluide tout en filtrant les particules en même temps.

Les principaux avantages comprennent :

· Espace d'installation réduit par rapport aux combinaisons de crépines droites

· Moins de coudes et de raccords supplémentaires requis

· Intégration plus facile dans les configurations d'équipement compactes

· Convient à la protection de l'entrée de pompe et aux systèmes montés sur patins

Pour les fabricants d’équipements et les intégrateurs de systèmes, cette conception permet de simplifier la disposition des canalisations sans compromettre les performances de filtration.

Construction hygiénique en acier inoxydable pour une manipulation propre des fluides

Les crépines à trois pinces de type angle DINGYUE sont conçues pour les applications où la propreté des fluides et la fiabilité des matériaux sont importantes.

Les matériaux disponibles comprennent :

· SS304 (1.4301)

· SS316L (1.4404)

Les surfaces internes sont finies avec précision pour minimiser la rétention de produit et favoriser un fonctionnement hygiénique. La construction lisse en acier inoxydable contribue à réduire les risques de contamination et offre une résistance à la corrosion à long terme dans les environnements de processus exigeants.

Pour les applications pharmaceutiques, alimentaires et de haute pureté, la traçabilité des matériaux et la qualité des surfaces jouent un rôle important dans le maintien de normes de production cohérentes.

L'accès facile au filtre réduit les temps d'arrêt pour maintenance

Un nettoyage régulier est essentiel pour tout composant de filtration. Un boîtier de filtre difficile d'accès peut augmenter les temps d'arrêt et compliquer la maintenance de routine.

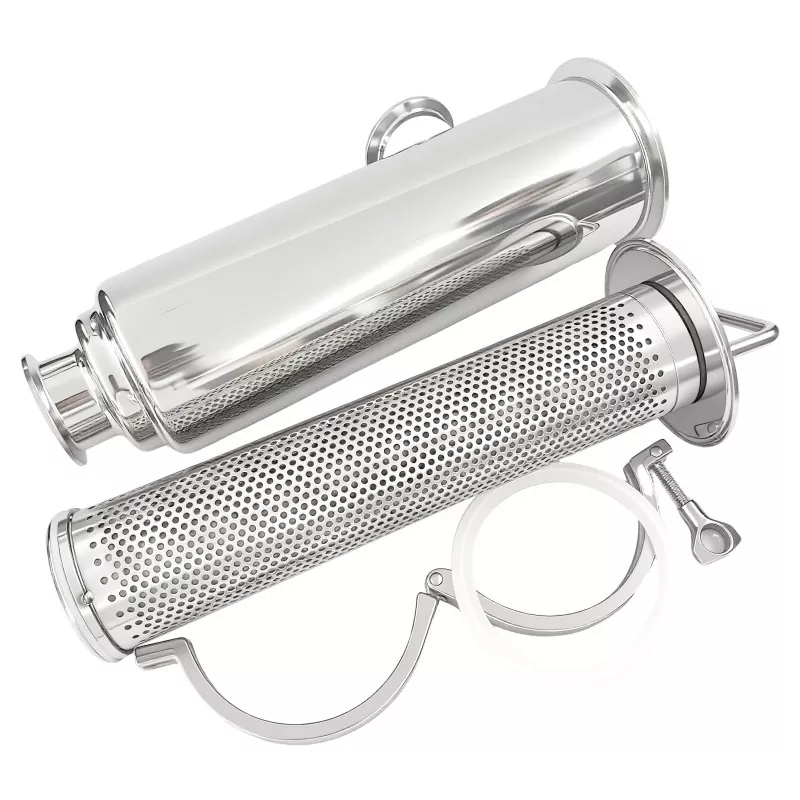

La crépine à trois pinces de type angle est conçue avec un élément filtrant amovible qui permet aux opérateurs d'effectuer efficacement l'inspection et le nettoyage.

Les avantages de la maintenance comprennent :

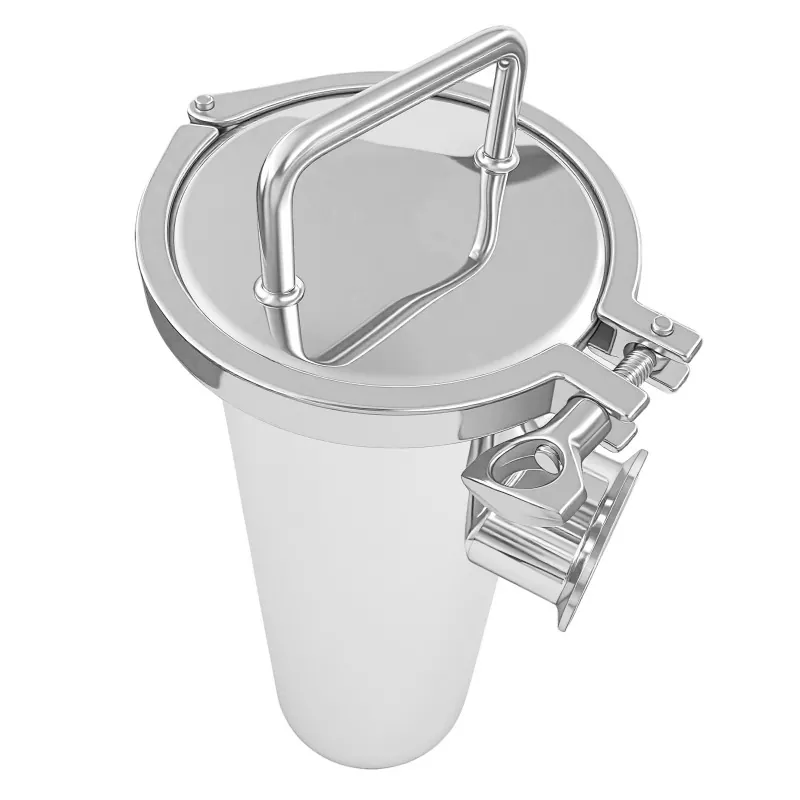

· Connexion à trois pinces pour un démontage rapide

· Retrait de la crépine du filtre sans remplacer l'unité complète

· Nettoyage simple lors de l'entretien de routine

· Compatible avec les procédures de nettoyage manuel et CIP

L'installation de points de surveillance de la pression avant et après le filtre peut aider les opérateurs à identifier l'augmentation de la pression différentielle et à planifier le nettoyage avant d'affecter le flux du processus.

Options de filtration flexibles pour différentes exigences de processus

Différents systèmes de production nécessitent différents niveaux de filtration en fonction des caractéristiques du fluide et des exigences de protection des équipements.

DINGYUE fournit des éléments filtrants personnalisés en fonction des besoins de l'application :

· Écran métallique en coin en acier inoxydable

· Plaque perforée avec tissu grillagé

· Différentes évaluations de maille et de microns

Options de filtration disponibles :

· 30 mailles

· 50 mailles

· 100 mailles

· 200 mailles

· 300 mailles

Des spécifications de filtre personnalisées sont disponibles pour les projets nécessitant des performances d'élimination des particules ou des conditions de débit spécifiques.

Personnalisation OEM pour les fabricants d’équipements

Différents systèmes de traitement nécessitent souvent des tailles de connexion, des caractéristiques de filtre et des dimensions d'installation différentes.

DINGYUE fournit un support de personnalisation comprenant :

· Évaluations personnalisées du maillage ou du micron

· Conceptions de connexion spéciales

· Dimensions OEM

· Finitions de surface personnalisées

· Solutions de composants basées sur des projets

Notre équipe d'ingénierie travaille avec des fabricants d'équipements, des entrepreneurs et des distributeurs pour développer des composants de filtration sanitaire adaptés à des applications spécifiques.

Foire aux questions

Q1 : Comment ce modèle se compare-t-il à une crépine en ligne ou de type Y ?

R : Alors qu'un filtre en ligne maintient le tuyau droit et qu'un filtre en Y gère le flux diagonal, un filtre à trois pinces de type angle redirige le fluide de 90 degrés, ce qui le rend parfait pour les installations en coin où l'espace est limité.

Q2 : Puis-je commander des maillages personnalisés pour des viscosités de fluide spécifiques ?

R : Oui, nous proposons une large gamme de microns et de configurations de mailles adaptées à vos besoins spécifiques en matière de processus, qu'il s'agisse de liquides légers ou de pâtes à haute viscosité.

Q3 : La crépine à trois pinces de type angle coûte-t-elle plus cher qu'une crépine droite standard ?

Réponse : Le coût initial d’une crépine de type angulaire est légèrement plus élevé en raison de son corps fabriqué à 90 degrés. Cependant, comme il peut remplacer un coude de tuyau à 90 degrés dans votre système, il vous permet d'économiser le coût d'achat d'un raccord supplémentaire, ce qui en fait une solution très rentable pour les coins de pipeline.

Q5 : Les joints de votre crépine à trois pinces de type angulaire sont-ils approuvés par la FDA ?

Réponse : Oui. Tous les joints fournis avec nos crépines d'angle (Silicone, EPDM ou FKM) sont 100 % conformes à la FDA (FDA 21 CFR 177.2600). Ils sont entièrement certifiés pour une utilisation sûre dans la transformation des aliments, des produits laitiers, des boissons et des produits pharmaceutiques.

Q6 : Quel est le principal avantage d’une crépine à angle de 90 degrés dans une configuration de tuyauterie ?

Réponse : Le plus grand avantage est le gain de place et la faible perte de charge. Il modifie la direction du débit de 90 degrés tout en filtrant le fluide, vous permettant de l'installer directement dans les coins ou les entrées de pompe. Il permet également de retirer le tamis filtrant sur le côté sans déconnecter la canalisation principale.

Composants de filtration hygiéniques fiables de DINGYUE

Fort de son expérience dans les vannes sanitaires, les raccords et les composants de contrôle des fluides de haute pureté, DINGYUE propose des solutions de filtration conçues pour les environnements de processus exigeants.

Des systèmes de tuyauterie compacts aux projets industriels à grande échelle, notre crépine à trois pinces de type angulaire aide les clients à maintenir une circulation de fluide plus propre, à simplifier l'installation et à améliorer la fiabilité du système à long terme.
