Un accès régulier à l’intérieur d’un réservoir est souvent requis lors du nettoyage, de l’inspection, de l’échantillonnage et de l’entretien de l’équipement. Un couvercle de trou d'homme sanitaire fournit ce point d'accès tout en aidant à maintenir un environnement de traitement propre et contrôlé.

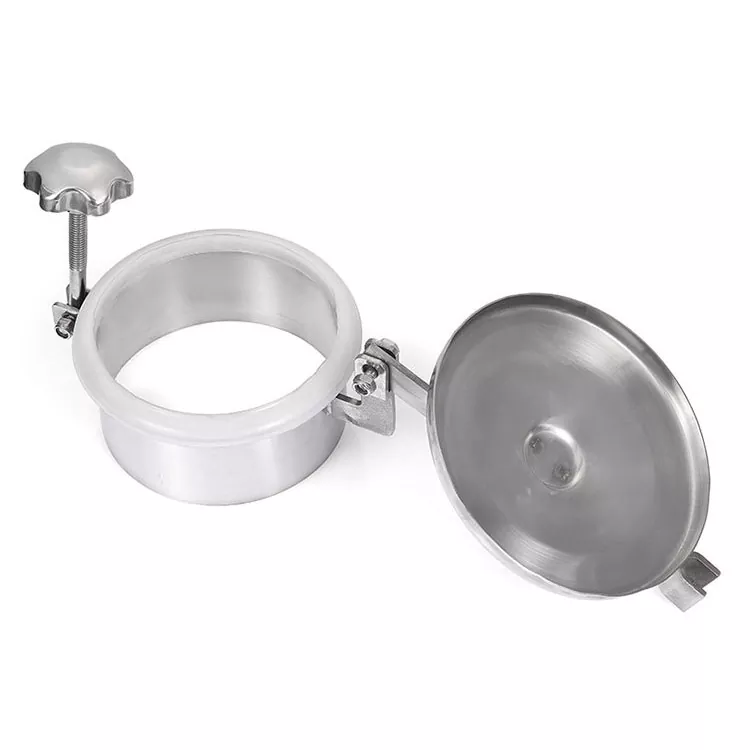

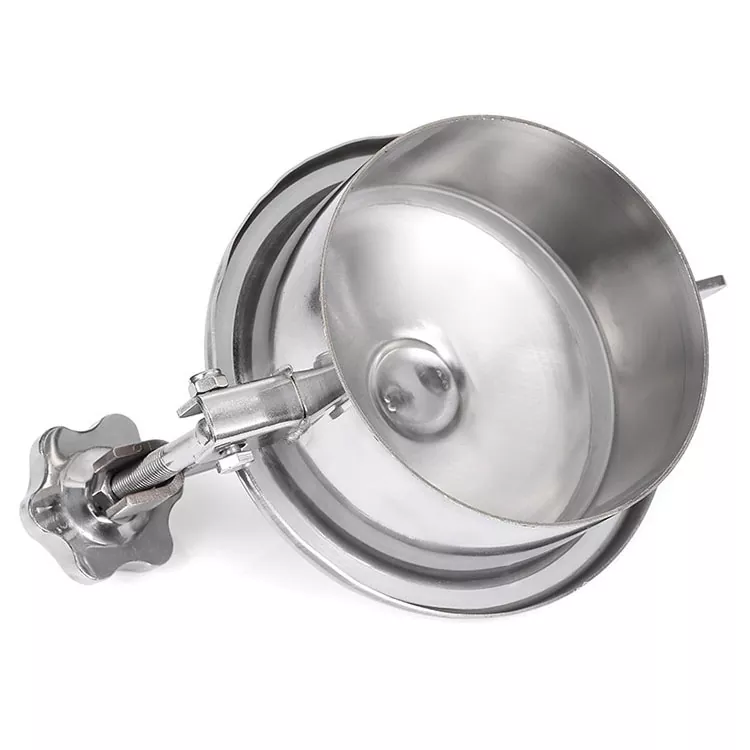

Contrairement aux regards pour récipients sous pression, le couvercle de trou d'homme sanitaire sans pression est développé pour les réservoirs atmosphériques ou basse pression où les opérateurs ont besoin d'une ouverture et d'une fermeture rapides pendant les opérations quotidiennes. Le couvercle en acier inoxydable, le joint sanitaire et la structure de verrouillage sécurisée fonctionnent ensemble pour créer une ouverture d'accès scellée, facile à utiliser et simple à entretenir.
Avec des options en matériaux SS304 et SS316L, différents types de joints et dimensions personnalisées, il peut être associé à divers réservoirs sanitaires utilisés dans les systèmes de traitement des aliments, des boissons, des produits laitiers, pharmaceutiques et autres systèmes de traitement hygiénique.
|
Catégorie |
Paramètre de spécification |
Détails techniques et normes |
|
Limites dimensionnelles et opérationnelles |
Plage de tailles nominales (DN) |
Standard : DN200 à DN600 (8" à 24") Tailles personnalisées jusqu'à DN800 disponibles sur demande |
|
|
Pression et température de service |
Pression nominale : Applications sans pression/atmosphériques (max. 0,2 à 0,5 bar / 2,9 à 7,2 psi pour l'étanchéité à la poussière et aux éclaboussures) Température de fonctionnement : -20°C à +150°C (-4°F à 302°F) (en fonction du joint) |
|
Spécifications matérielles |
Corps métallique (cadre et couvercle) |
Acier inoxydable 304 (1.4301) : Applications standard de transformation des aliments, des boissons et des produits laitiers Acier inoxydable 316L (1.4404) : Médias pharmaceutiques, bioprocédés et corrosifs de haute pureté |
|
|
Matériaux des joints d'étanchéité |
Silicone (standard) : Excellente élasticité et large plage de températures (-50°C à +180°C) EPDM / Viton (FKM) / NBR : Exigences en matière de résistance aux produits chimiques, à la vapeur ou à l'huile Conformité : Tous les joints sont conformes aux normes FDA 21 CFR 177.2600 et USP Classe VI. |
|
|
Normes et conformité |
Conforme aux normes sanitaires 3-A, ASME BPE, aux directives EHEDG et à la conformité FDA pour les surfaces en contact avec les produits |
|
Caractéristiques structurelles et de conception |
Options de poignée et de fermeture |

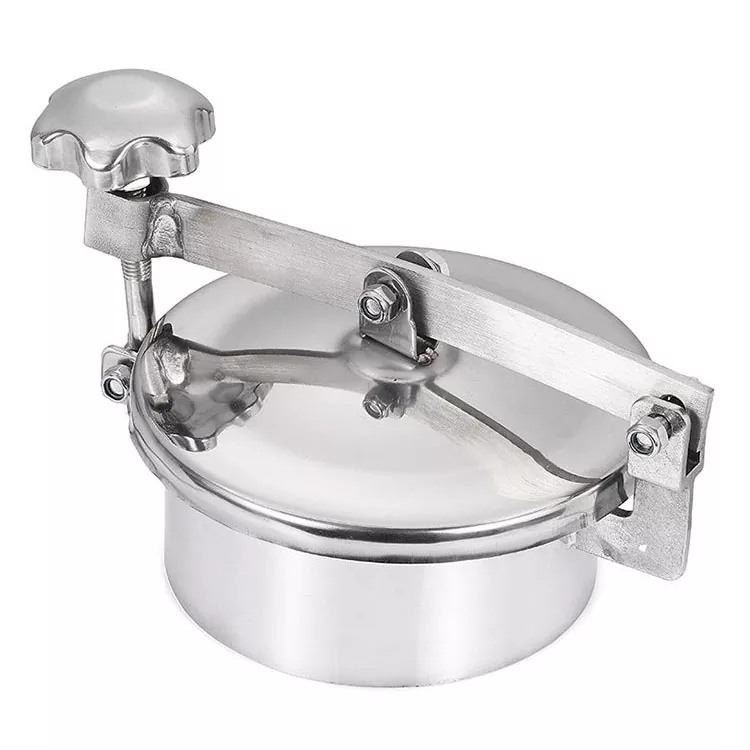

Boutons à main : bouton ergonomique en plastique ou roue en étoile en acier inoxydable 304/316 Mécanisme de charnière : conception à ouverture pivotante fluide avec loquet de positionnement qui reste ouvert en option |
Avertissement de sécurité : vérifiez toujours que la pression interne du réservoir est égale à la pression atmosphérique avant de desserrer le volant. Ne jamais ouvrir sous pression.
Fonctionnement : Tournez le volant ergonomique dans le sens inverse des aiguilles d’une montre pour le relâcher, puis ouvrez le couvercle. Pour sceller, alignez le couvercle et serrez à la main dans le sens des aiguilles d’une montre.
1. Nettoyez le joint et la rainure du joint à chaque cycle de nettoyage du réservoir.
2. Inspectez périodiquement le joint élastomère pour déceler toute usure, durcissement ou fissuration.
3. Remplacez immédiatement les joints endommagés pour maintenir des performances sans fuite.

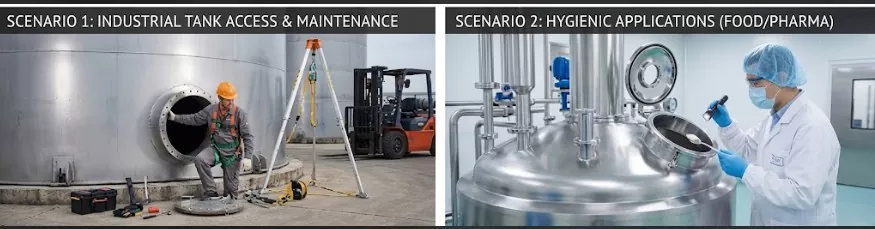

Entrée du navire : sert de porte de service principale (trappe d'accès) permettant aux techniciens d'entrer dans les réservoirs, les cuves sanitaires et les réseaux souterrains pour l'installation, les lavages approfondis et les réparations internes.
Chargement et échantillonnage des ingrédients : dans le traitement des aliments, des boissons, des produits pharmaceutiques et de la chimie fine, le couvercle de trou d'homme sanitaire sans pression offre une ouverture pratique pour le dosage des matières premières, l'inspection visuelle et l'échantillonnage de qualité.
Éclairage d'inspection : L'ouverture du passage d'homme pendant le nettoyage ou l'entretien permet à la lumière naturelle de pénétrer à l'intérieur du réservoir, améliorant ainsi la visibilité pour les travailleurs de service.
Ventilation de sécurité : se connecte aux conduits d'air externes ou facilite la circulation naturelle de l'air pendant la maintenance pour éviter l'accumulation de gaz et garantir un environnement respiratoire sûr pour les opérations à l'intérieur du réservoir.
Protection contre la surpression et prévention des explosions : les modèles spécialisés (tels que le décompression d'urgence ou le couvercle de trou d'homme sanitaire sans pression de reniflard antidéflagrant) agissent comme des soupapes de sécurité qui évacuent automatiquement l'excès de pression pendant la dilatation thermique ou les pics de pression soudains, protégeant les récipients de la rupture.
Applications sanitaires et hygiéniques : largement installées dans les systèmes alimentaires, de boissons, de produits laitiers, pharmaceutiques et de bio-ingénierie (généralement dimensionnés entre DN150 et DN600). Conçu avec des intérieurs sans crevasses, des joints de haute intégrité et des surfaces faciles à nettoyer pour s'intégrer parfaitement aux pompes et récipients hygiéniques.
R : Non. Ce modèle est strictement conçu pour les réservoirs non pressurisés (atmosphériques). Pour les applications soumises à une pression nominale, veuillez vous renseigner sur notre série de voies d'accès à pression.
R : Le silicone de qualité alimentaire est fourni en standard. Les options EPDM, PTFE et FKM/Viton sont disponibles sur demande en fonction de la compatibilité chimique.
R : La base du collier/de la bride est directement soudée sur l'ouverture du réservoir par un soudeur qualifié.
