De nombreux composants industriels sont fournis avec des raccords filetés standard, tandis que les systèmes de traitement hygiéniques sont généralement construits autour de la tuyauterie Tri-Clamp. Lorsque ces deux systèmes doivent fonctionner ensemble, le remplacement des équipements existants est souvent inutile.
Les adaptateurs NPT femelle DINGYUE 22MP créent une interface directe entre les pipelines Tri-Clamp et les composants NPT mâles. La conception aide les ingénieurs à intégrer des vannes, des instruments et des équipements auxiliaires dans les systèmes sanitaires tout en gardant une installation simple et une maintenance efficace.
|
Catégorie |
Principales spécifications/options |
Applications et fonctionnalités |
|
Type de produit/numéro de pièce |
• 22 MP (Tri-Clamp x adaptateur de filetage NPT mâle) |
Permet une transition résistante aux fuites entre les systèmes sanitaires Tri-Clamp et les canalisations filetées, les capteurs ou les équipements auxiliaires. |
|
Qualité du matériau |
• Acier inoxydable 316L (1.4404) • Acier inoxydable 304 (1.4301) |
316L : Préféré pour les conduites biopharmaceutiques, les fluides de haute pureté et les conduites de refroidissement de liquides en raison de sa faible teneur en carbone et de sa résistance plus élevée à la corrosion. 304 : Qualité commerciale standard pour les aliments, les boissons, les produits laitiers et la transformation générale. |
|
Connexion filetée |
• NPT mâle (ANSI/ASME B1.20.1) • Filetages coniques usinés avec précision |
Assure un engagement serré et une étanchéité fiable lorsqu'il est combiné avec un produit d'étanchéité pour filetage (ruban/pâte PTFE) ou accouplé à des composants NPT femelles. |
|
Profil d'usinage |
• Usiné à partir de barres forgées solides • Disponible avec ou sans méplats de clé / corps hexagonal |
Les méplats de clé/corps hexagonal permettent un serrage sécurisé avec des outils standard sans endommager la face de la bride de la pince sanitaire. |
|
Normes et conformité |
• Normes sanitaires 3-A (certification 63-04) • Conforme à l'ASME BPE • FDA 21 CFR 177.2600 et USP Classe VI (pour les joints) • Traçabilité : rapport de test d'usine (MTR) avec suivi du numéro de coulée |
Entièrement certifié pour un traitement hygiénique, garantissant le respect de la composition des matériaux et l'interchangeabilité mondiale. |
Un projet de tuyauterie sanitaire peut inclure des composants provenant de différents fournisseurs, et les normes de raccordement ne sont pas toujours cohérentes.
Les adaptateurs Npt femelle 22 MP fournissent un point de transition entre la tuyauterie Tri-Clamp et les composants NPT mâles, aidant les entrepreneurs à intégrer de nouveaux équipements dans les systèmes existants sans modifications majeures du pipeline.
Le corps hexagonal en option permet aux installateurs d'appliquer une force de serrage appropriée avec des outils standard tout en protégeant la zone de connexion du collier.
Cette conception est particulièrement utile lors de l'assemblage, du remplacement et de la maintenance sur site des équipements, où l'efficacité de l'installation est importante.
Par rapport aux modifications soudées permanentes, un adaptateur basé sur une pince permet un remplacement plus facile et des ajustements futurs du système.
Pour les ingénieurs de procédés, cela signifie moins de temps d'arrêt lors de l'ajout d'instruments, de la modification de la disposition des équipements ou de la mise à niveau des circuits de fluides.

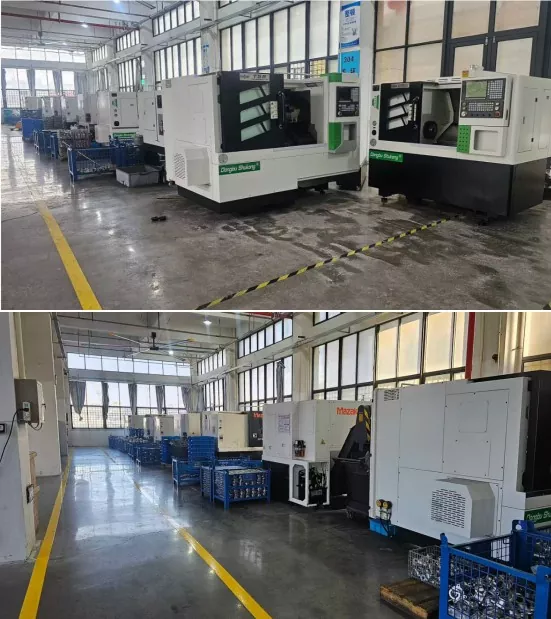

DINGYUE produit des adaptateurs NPT femelles 22 MP grâce à un usinage CNC de précision pour maintenir une précision de filetage et des dimensions de connexion constantes.
Les matériaux en acier inoxydable 304 et 316L sont soigneusement contrôlés lors de la production. Pour les applications nécessitant une traçabilité, des certificats de matériaux et des documents d'inspection sont disponibles pour répondre aux exigences du projet.

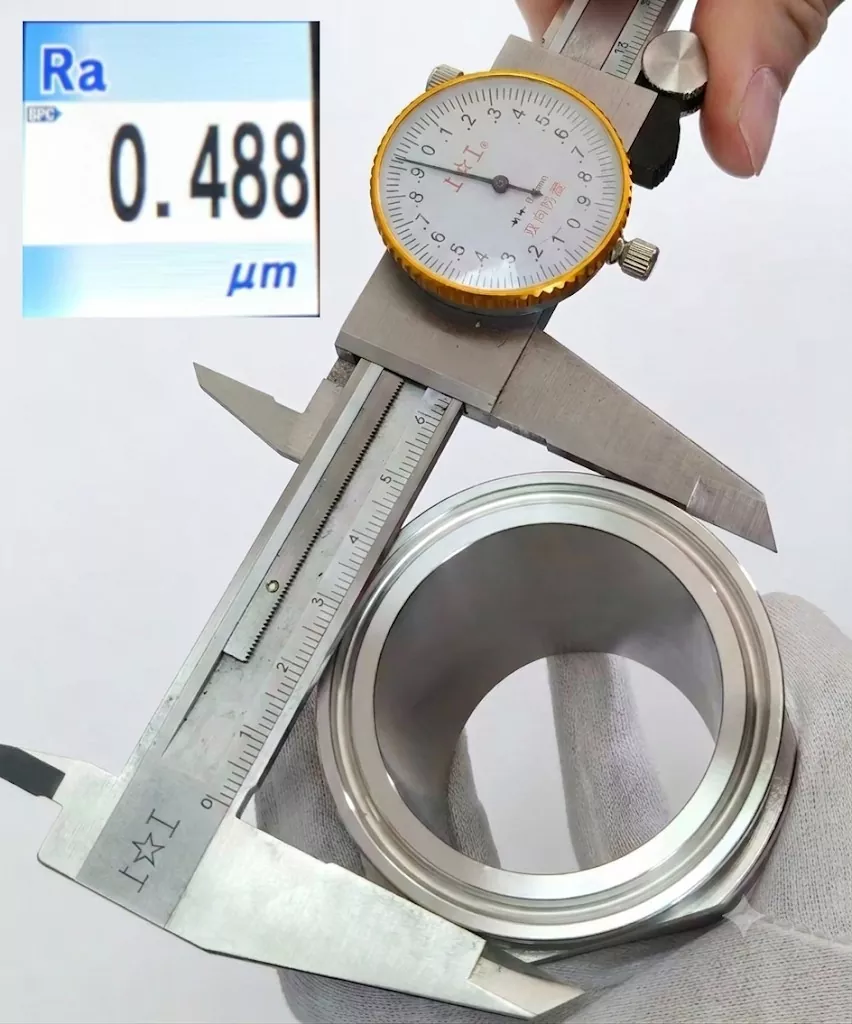

Avant expédition, chaque adaptateur est inspecté pour :
· Précision du fil
· Dimension de serrage
· État de surface
· Consistance des matériaux
DINGYUE contrôle la qualité d'usinage et les exigences de surface pour garantir des performances d'étanchéité stables lorsqu'elles sont associées à des joints et des colliers appropriés.
Il connecte les composants filetés NPT mâle aux systèmes de tuyauterie sanitaire Tri-Clamp, permettant à différentes normes de connexion de fonctionner ensemble.
La différence réside dans le sens de connexion du filetage. Le 21MP utilise un filetage NPT mâle, tandis que le 22MP fournit une connexion filetée NPT femelle pour recevoir des composants NPT mâles.
Le 304 convient aux applications alimentaires et industrielles générales. Le 316L est recommandé pour les environnements pharmaceutiques, de haute pureté et sensibles à la corrosion.
Oui. Des tailles de filetage, des dimensions de serrage, des matériaux et des finitions de surface personnalisés peuvent être produits selon les exigences du projet.
Oui. Ils sont couramment utilisés dans les ensembles de refroidissement modulaires pour connecter des composants d'équipement filetés aux réseaux de tuyauterie Tri-Clamp.
