Adaptateurs de soudure 19MPX Clamp X Schedule 10S

Les systèmes de tuyauterie industrielle et de traitement sanitaire suivent souvent des normes dimensionnelles différentes. Un tuyau qui semble avoir la même taille nominale peut avoir des épaisseurs de paroi et des diamètres internes différents, créant des problèmes d'alignement lors de l'installation.

Les adaptateurs DINGYUE 19MPX résolvent ce décalage en combinant une connexion Tri-Clamp d'un côté avec une extrémité à souder Schedule 10S de l'autre. La transition interne est usinée pour réduire les changements soudains de zone d'écoulement, ce qui la rend adaptée aux systèmes où la propreté, la stabilité du débit et la fiabilité à long terme sont importantes.

Spécifications clés

Pourquoi choisir 19MPX ?

Lors de la construction d'un centre de données de refroidissement liquide ou d'un système de fluides sanitaires, les ingénieurs sont souvent confrontés à un piège caché : les tuyaux industriels et les vannes sanitaires ne parlent pas le même langage.

Même s’ils portent tous deux la mention « 2 pouces », leurs diamètres intérieurs réels sont totalement différents. Si vous les forcez ensemble à l’aide d’une virole droite standard :

L'effet « Speed ​​​​Bump » : un rebord interne pointu et déchiqueté se forme à l'intérieur du tuyau.

Le piège à bactéries/débris : le liquide va heurter ce mur, créant des turbulences, des zones mortes stagnantes et un terrain fertile pour les bactéries ou les débris de liquide de refroidissement. Votre système CIP (Clean-In-Place) ne pourra pas l'évacuer.

Solution : le cône lisse de 19MPX

C'est exactement pourquoi les ingénieurs intelligents choisissent l'adaptateur de soudure 19MPX.

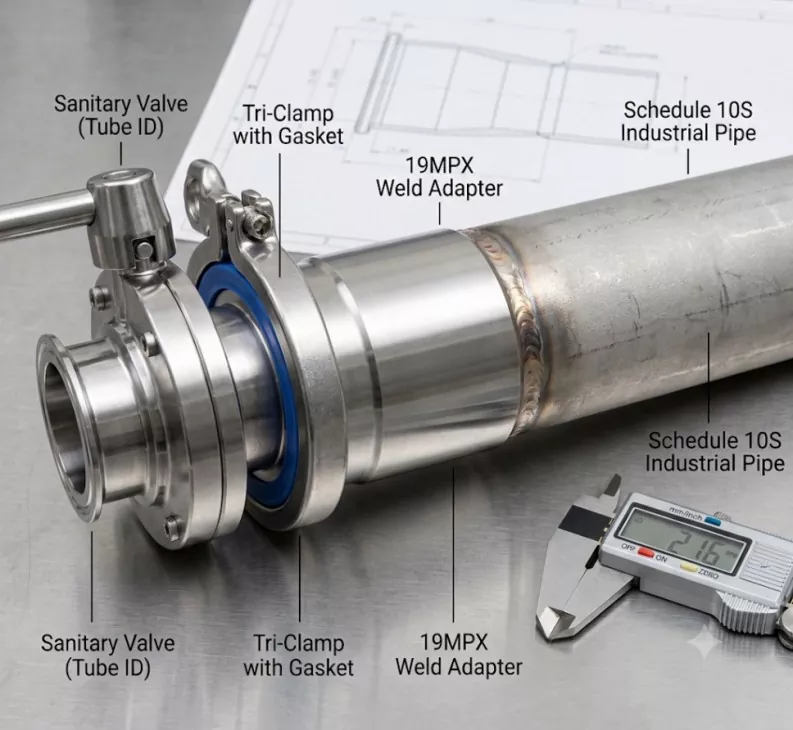

Au lieu d'une falaise abrupte, les ADAPTATEURS DE SOUDAGE 19MPX CLAMP X SCHEDULE 10S sont dotés d'une pente interne conique usinée avec précision (chanfrein interne). Il agit comme une rampe d’autoroute lisse :

Sur l'extrémité soudée (à droite) : elle correspond parfaitement à la paroi épaisse et au large diamètre intérieur de votre tuyau industriel Schedule 10S.

Sur l'extrémité de serrage (gauche) : elle se rétrécit doucement vers l'intérieur pour correspondre à l'ID de tube sanitaire standard de vos vannes, pompes ou équipements.

Le résultat : 100 % sans espace mort. Flux laminaire parfait. Entièrement conforme aux normes sanitaires 3-A.

Pourquoi l'industrie du refroidissement liquide s'appuie sur les ADAPTATEURS DE SOUDAGE 19MPX CLAMP X SCHEDULE 10S

Si vous construisez ou fournissez un centre de données à refroidissement liquide de nouvelle génération, les ADAPTATEURS DE SOUDAGE 14WMX et 19MPX CLAMP X SCHEDULE 10S ne sont pas de simples composants : ce sont des protections du système.

1) Le pont ultime entre haute pression et maintenance rapide

La configuration : les boucles principales de liquide de refroidissement et les unités de distribution de refroidissement (CDU) nécessitent des tuyaux en acier inoxydable robustes à paroi épaisse de type 10S pour gérer une pression constante et garantir des décennies de fonctionnement sans fuite.

Le défi : les racks de serveurs, les collecteurs et les vannes de contrôle nécessitent des connexions Tri-Clamp (à déconnexion rapide) afin que les techniciens puissent effectuer une maintenance ou des échanges rapides sans outils.

La solution : les adaptateurs 14WMX et 19MPX comportent une extrémité à souder industrielle robuste d'un côté et un collier sanitaire de précision de l'autre, reliant de manière transparente ces deux mondes de tuyauterie complètement différents.

2). Maximiser l'efficacité du flux et réduire le PUE (efficacité de l'utilisation de l'énergie)

Le problème : Lorsque vous forcez un tuyau industriel épais à rencontrer une vanne sanitaire plus fine, une « falaise » ou un rebord interne pointu est créé. Ce décalage provoque de graves turbulences de fluide et des chutes de pression massives, obligeant vos pompes à liquide de refroidissement à travailler plus fort et à gaspiller de l'énergie.

Les ADAPTATEURS DE SOUDAGE 19MPX CLAMP X SCHEDULE 10S Avantage : Avec sa pente conique interne usinée avec précision, le 19MPX agit comme une rampe d'autoroute lisse. Il guide parfaitement le liquide de refroidissement tout au long de la transition, éliminant les turbulences, minimisant la résistance à l'écoulement et maintenant l'efficacité énergétique (PUE) du centre de données optimisée.

Contrôle qualité et rugosité

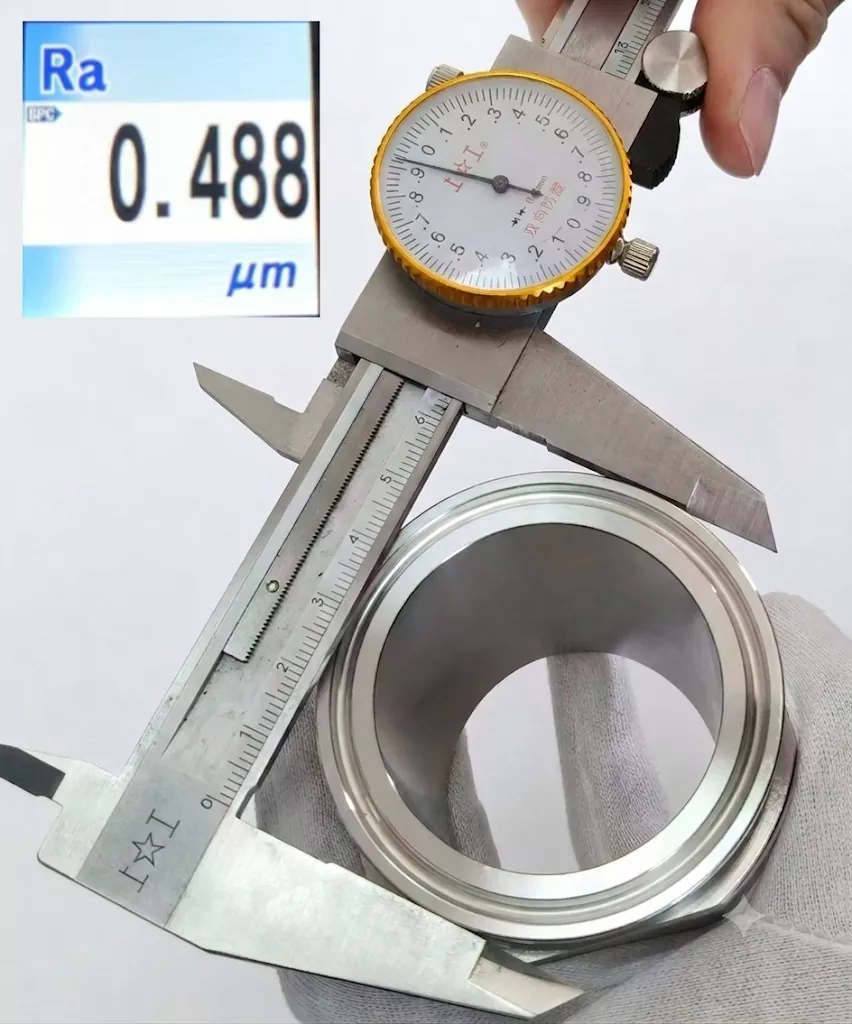

Une fabrication de qualité nécessite une vérification rigoureuse. Une fois terminés, nos produits passent par des points de contrôle QC stricts. Nous vérifions les dimensions critiques (hauteur, ID et OD) ainsi que la rugosité de la surface interne (Ra garanti < 0,8 µm). Seules les unités entièrement conformes sont expédiées. Comptez sur nous pour des pièces fabriquées avec précision qui dépassent les attentes de l'industrie.

FAQ

Pourquoi un adaptateur 19MPX est-il nécessaire lorsque les deux tuyaux ont la même taille nominale ?

Parce que les tubes sanitaires et les tuyaux Schedule 10S utilisent des normes dimensionnelles différentes. L'adaptateur aide à créer une transition appropriée entre leurs dimensions extérieures et intérieures réelles.

Quelle est la différence entre 19MPX et un adaptateur Tri-Clamp standard ?

Un adaptateur standard ne peut connecter que deux extrémités mécaniquement. Le 19MPX se concentre sur la transition de débit interne, aidant à réduire les changements brusques de diamètre entre les différents systèmes de tuyauterie.

Le 19MPX peut-il être utilisé dans les systèmes de refroidissement liquide ?

Oui. Il convient aux systèmes CDU et aux boucles de refroidissement où la tuyauterie Schedule doit être connectée à des composants basés sur Tri-Clamp.

Quels sont les matériaux disponibles ?

DINGYUE propose des options en acier inoxydable 304 et 316L. Le 316L est couramment sélectionné pour les applications de haute pureté et sensibles à la corrosion.

Les dimensions des extrémités à souder peuvent-elles être personnalisées ?

Oui. DINGYUE peut personnaliser les dimensions des extrémités à souder, les tailles de pinces, les finitions de surface et d'autres spécifications en fonction des exigences du projet.

Quels documents peuvent être fournis ?

Des certificats de matériaux, la traçabilité des numéros de coulée et des rapports d'inspection sont disponibles pour les projets nécessitant une documentation.
