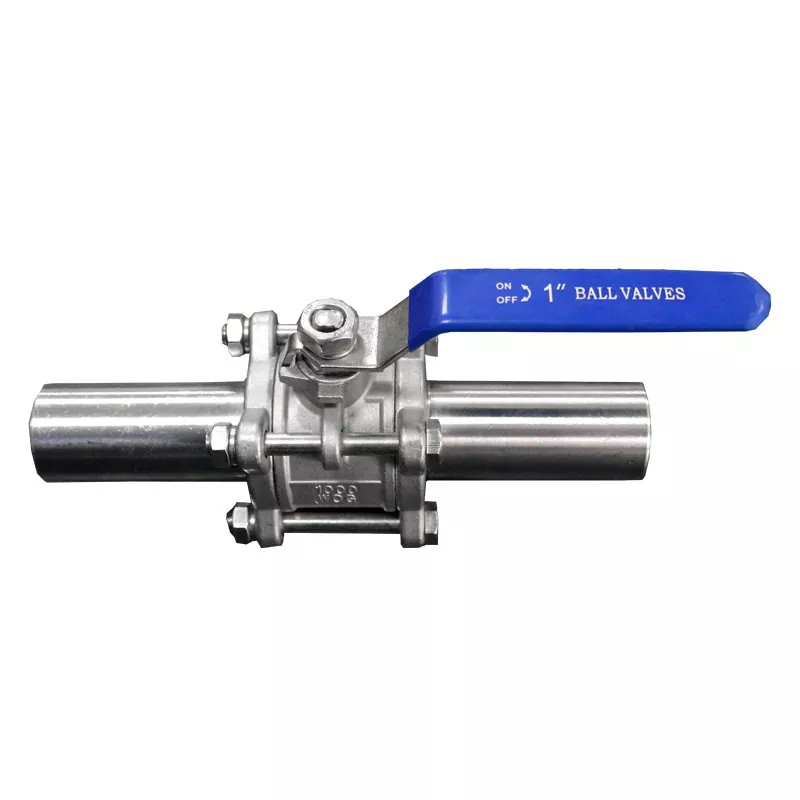

Un robinet à tournant sphérique sanitaire à passage intégral soudé est une vanne d'isolement sanitaire qui utilise une bille percée avec un passage d'écoulement correspondant à l'alésage nominal du pipeline. Contrairement aux conceptions à orifice réduit, la configuration à passage intégral minimise la restriction créée par le corps de la vanne lorsque la vanne est complètement ouverte.

La connexion soudée fournit une connexion permanente entre la vanne et la canalisation de processus, ce qui rend cette configuration particulièrement adaptée aux systèmes sanitaires où moins de joints mécaniques sont préférés.

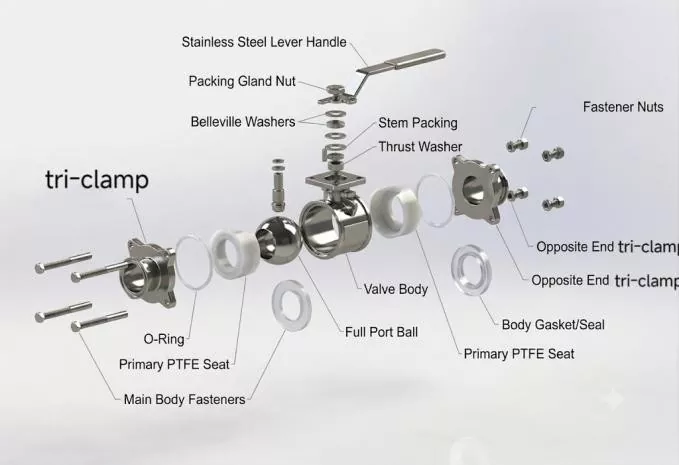

La construction de base comprend :

· Corps de vanne en acier inoxydable

· Bille en acier inoxydable à passage intégral

· Tige de valve usinée avec précision

· Siège en PTFE ou PTFE modifié

· Composants d'étanchéité de tige

· Extrémités de connexion soudées bout à bout

· Options d'actionnement manuel, pneumatique ou électrique

Cette combinaison rend la vanne différente d'une vanne à bille filetée conventionnelle : l'accent n'est pas simplement mis sur l'ouverture et la fermeture de la ligne, mais sur le maintien d'un chemin d'écoulement de processus continu, nettoyable et sans restriction.

Matrice des paramètres techniques

1. Le corps de la vanne et la conception à port complet

Le corps est forgé en acier inoxydable monobille ASTM A351 CF3M (316L). Le forgeage élimine la porosité microscopique inhérente à l'acier moulé, empêchant ainsi les fluides dangereux de s'infiltrer dans la structure métallique. La géométrie à passage intégral signifie que lorsque la vanne est en position complètement ouverte, un outil de raclage peut traverser la canalisation en douceur pour les cycles de nettoyage mécanique.

2. Systèmes avancés d'étanchéité pour remplissage de cavités

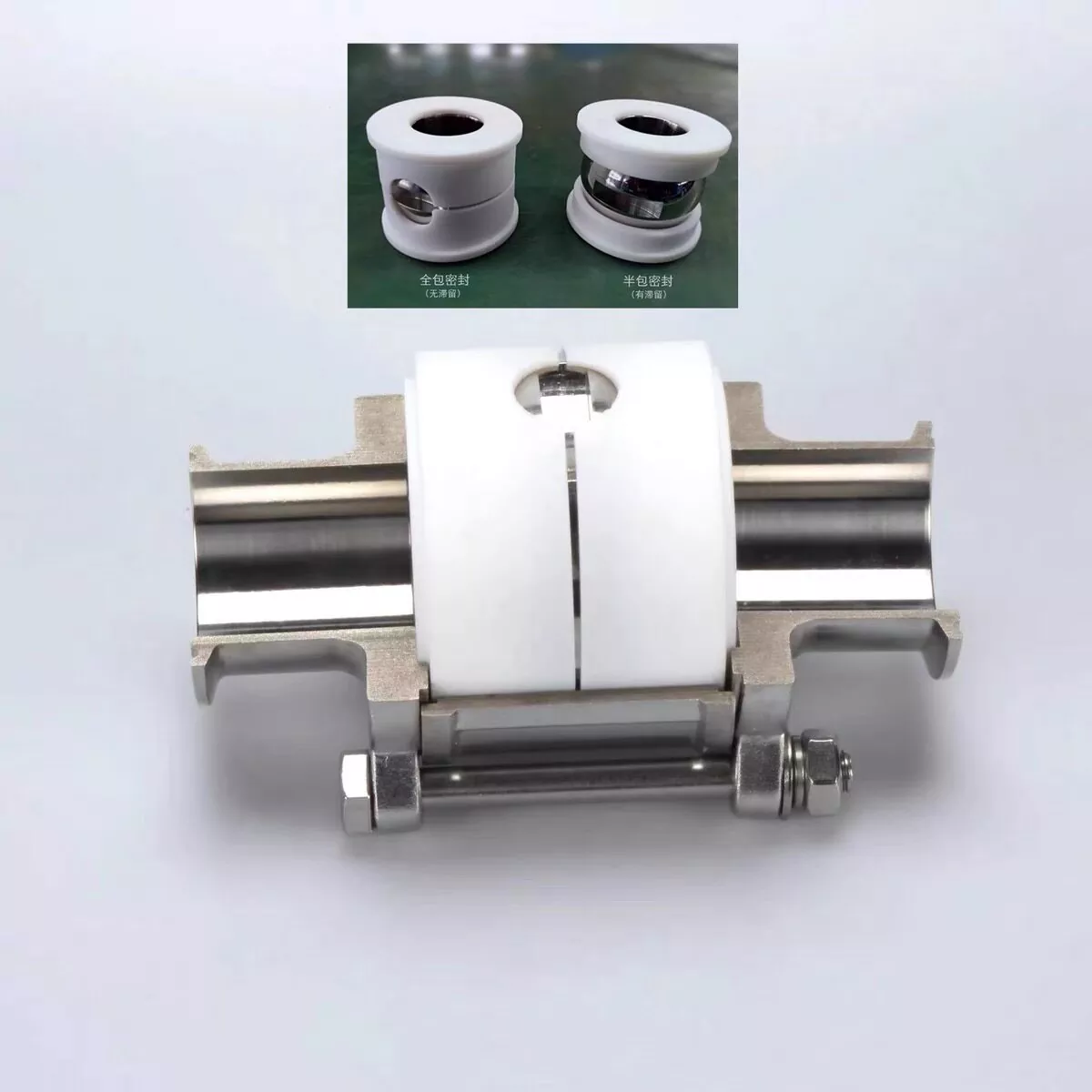

Les vannes à bille standard laissent un espace intentionnel entre la bille et le boîtier de la vanne. Lorsque les fluides traversent, de petites quantités de produit restent piégées dans ces espaces morts, entraînant une croissance bactérienne et une contamination des lots. Notre robinet à bille sanitaire à passage intégral soudé utilise des sièges de remplissage de cavité personnalisés et moulés avec précision. Ces sièges remplissent complètement le vide autour du ballon, ne laissant aucun endroit où se cacher les liquides résiduels.

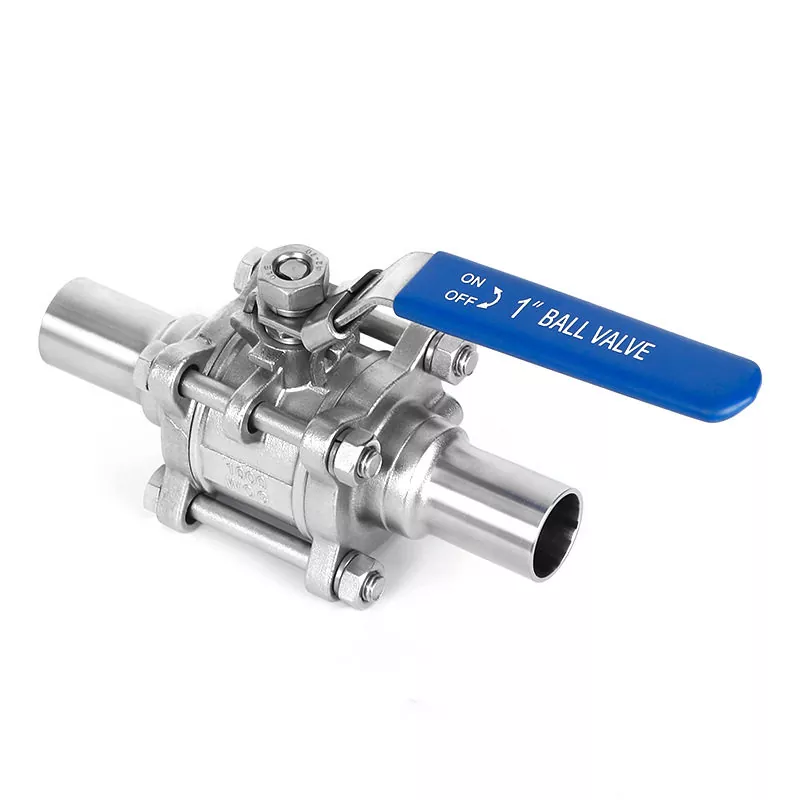

3. Extrémités soudées avec précision

Les extrémités soudées bout à bout sont usinées selon des tolérances exactes correspondant aux normes mondiales de tuyauterie (ASME BPE série AM, DIN 11860 gamme 2). Les languettes de soudure allongées garantissent que la génération de chaleur pendant le soudage TIG orbital ne déforme pas ou ne fait pas fondre les joints internes en PTFE, garantissant ainsi un ajustement parfait pour les appareils de soudage automatiques.

[Notre vanne avancée : cavité remplie -> chemin de rinçage linéaire -> zéro zone morte]

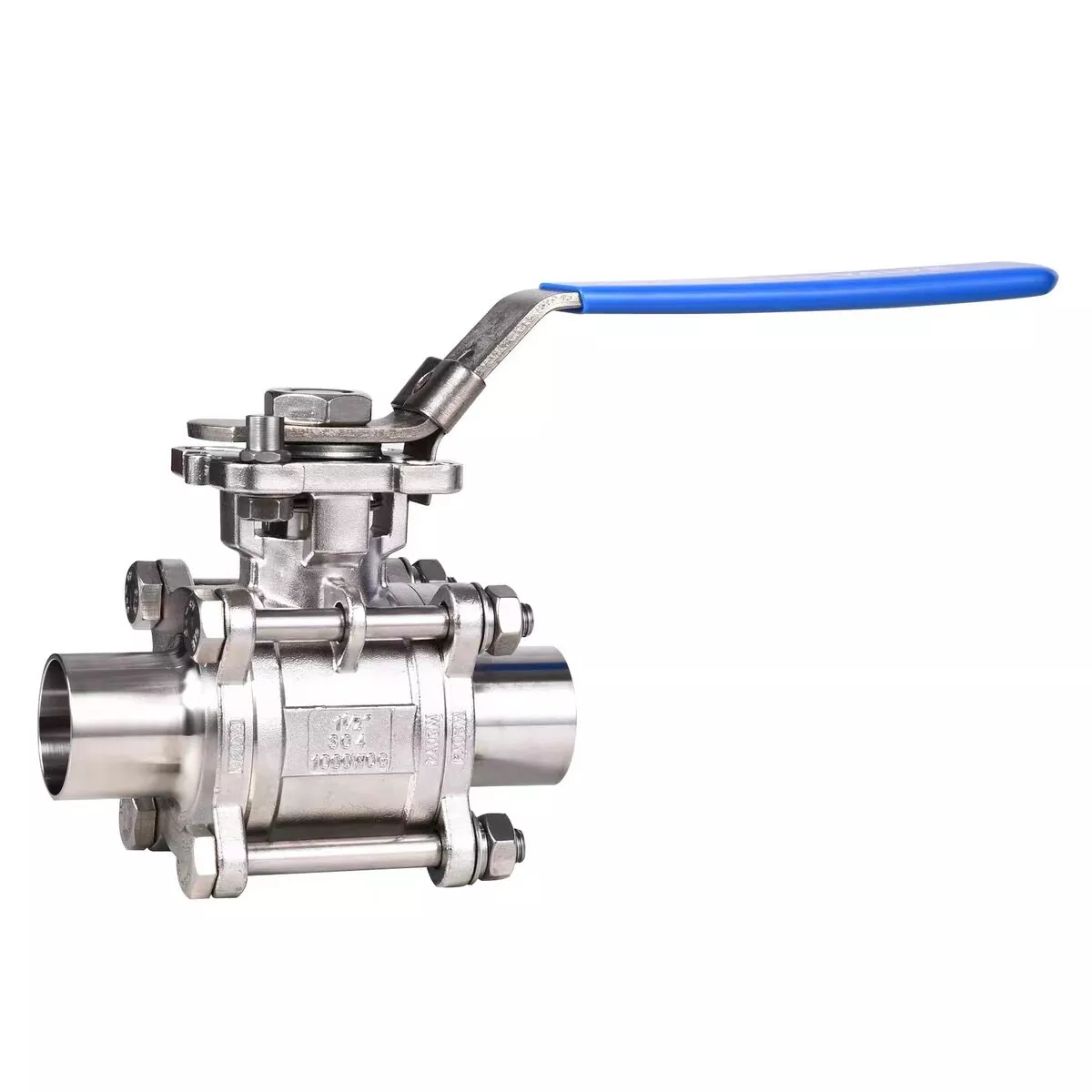

Options d'actionnement

Le robinet à tournant sphérique sanitaire à passage intégral soudé peut être fourni pour un fonctionnement manuel ou intégré dans un système de contrôle de processus automatisé.

Pour les installations automatisées, l'actionneur doit être sélectionné en fonction du couple requis, de la fréquence de fonctionnement, du signal de commande et de la position de défaillance plutôt que de simplement adapter l'actionneur à la taille nominale de la vanne.

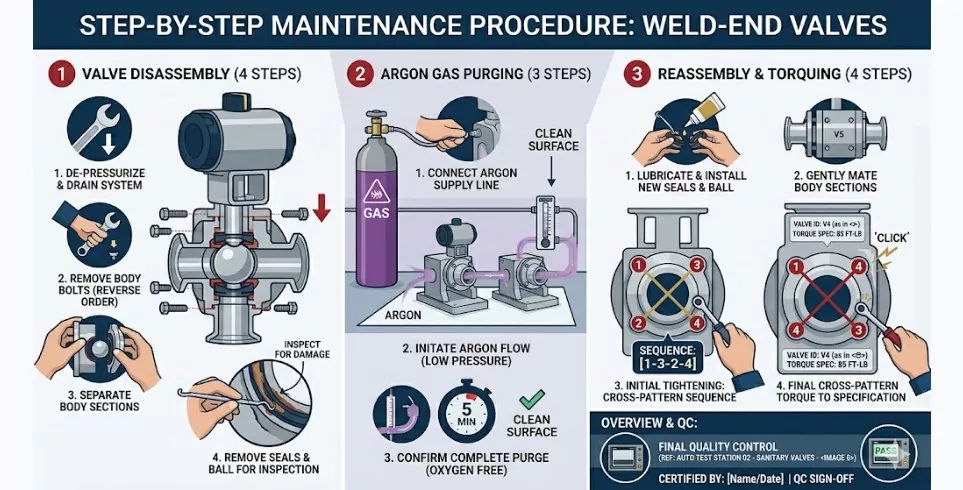

Mise en œuvre, installation et précautions

Une installation correcte préserve les avantages mécaniques de vos vannes de haute pureté. Suivez ces directives d’ingénierie pour garantir une mise en service parfaite du système :

Préparation avant le soudage : Avant de commencer le soudage TIG automatique ou manuel, le robinet à tournant sphérique sanitaire à passage intégral doit être complètement démonté pour éviter que la chaleur élevée de l'arc ne déforme ou brûle les sièges internes en PTFE et les joints de tige. Seuls les deux embouts doivent être cloués et soudés sur le pipeline.

Pourquoi choisir DingYue ?

Options d'expédition flexibles

Nous gérons quotidiennement divers poids d’expédition et exigences de volume. Par exemple, une récente commande de taille moyenne datant de la mi-2026 comportait un poids net de 890 kg emballés dans des cartons d'expédition compacts. Pour maximiser la sécurité lors du transport aérien et maritime international, la cargaison a été palettisée à l'aide de caisses standards traitées thermiquement, portant le poids brut total à 930 KG et garantissant une manipulation aisée par des chariots élévateurs standards.

Que vous ayez besoin d'un chargement partiel (LCL), d'un chargement complet (FCL) ou d'un fret aérien urgent via les principaux transporteurs internationaux (DHL, FedEx, UPS), notre équipe logistique dédiée gère tous les documents d'exportation, les documents de dédouanement et le suivi du fret pour garantir une livraison fluide vers vos installations.

FAQ

Qu'est-ce qu'un robinet à tournant sphérique sanitaire à passage intégral à souder ?

Il s'agit d'un robinet à bille sanitaire doté d'un passage d'écoulement à passage complet et d'extrémités soudées bout à bout, conçu pour une installation permanente dans des systèmes de tuyauterie hygiéniques ou de haute pureté.

Quel est l'avantage d'un robinet à tournant sphérique à passage intégral ?

Une conception à passage intégral permet au passage de bille interne de correspondre étroitement à l'alésage du pipeline lorsqu'il est complètement ouvert, contribuant ainsi à minimiser la restriction de débit par rapport aux conceptions à port réduit.

Pourquoi choisir une connexion soudée au lieu d’une connexion Tri-Clamp ?

Les raccords soudés conviennent aux canalisations de processus permanentes où moins de joints détachables sont préférés. Les connexions Tri-Clamp sont plus pratiques lorsqu'un démontage et un entretien fréquents sont nécessaires.

La vanne est-elle adaptée aux systèmes CIP ?

Il peut être utilisé dans les systèmes CIP applicables, à condition que la taille de la vanne, le matériau du siège, la température, la pression et les produits chimiques de nettoyage soient compatibles avec les conditions réelles du processus.

La valve peut-elle être utilisée dans les systèmes biopharmaceutiques ?

Oui. Les configurations 316L applicables, les finitions de surface sanitaires et les connexions soudées peuvent être spécifiées pour les systèmes de fluides biopharmaceutiques selon les exigences du projet.

Le 316L est-il disponible ?

Oui. L'acier inoxydable 316L est disponible, l'acier inoxydable 304 étant proposé pour les configurations applicables.

Quels matériaux de siège sont disponibles ?

Les options disponibles incluent le PTFE, le TFM 1600 et le PTFE rempli de cavités. Le choix approprié dépend du fluide et des conditions de fonctionnement.

Ce robinet à tournant sphérique sanitaire peut-il être automatisé ?

Oui. Des options d'actionnement manuel, pneumatique et électrique sont disponibles. Les configurations pneumatiques peuvent être fournies comme normalement fermées, normalement ouvertes ou à double effet.

DingYue peut-il fournir des certificats de matériaux ?

Pour les commandes applicables, DingYue peut fournir des rapports de tests de matériaux et une traçabilité du numéro de chaleur pour prendre en charge la vérification des matériaux et la documentation du projet.
