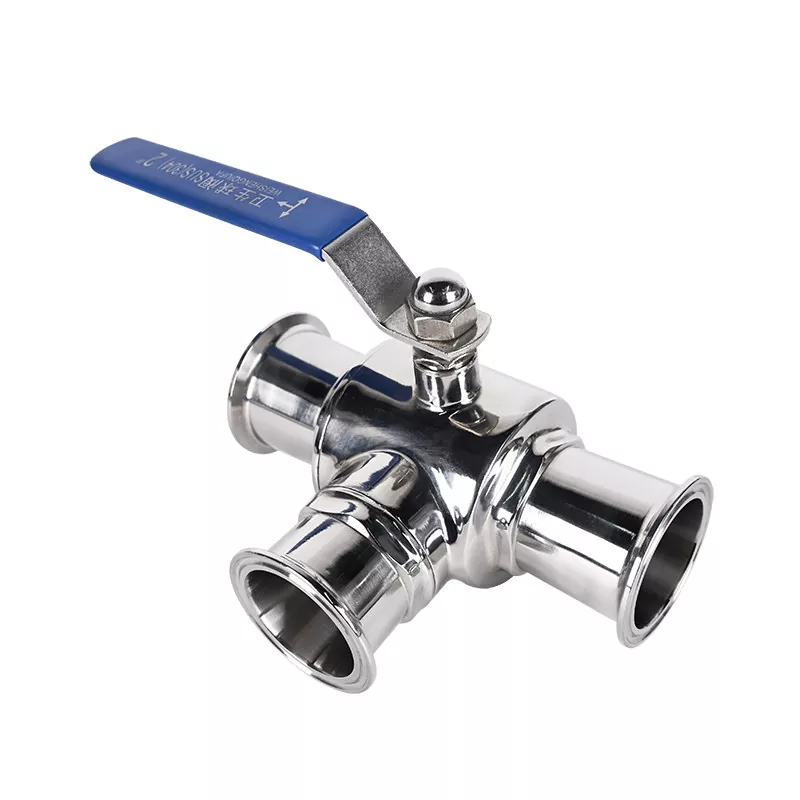

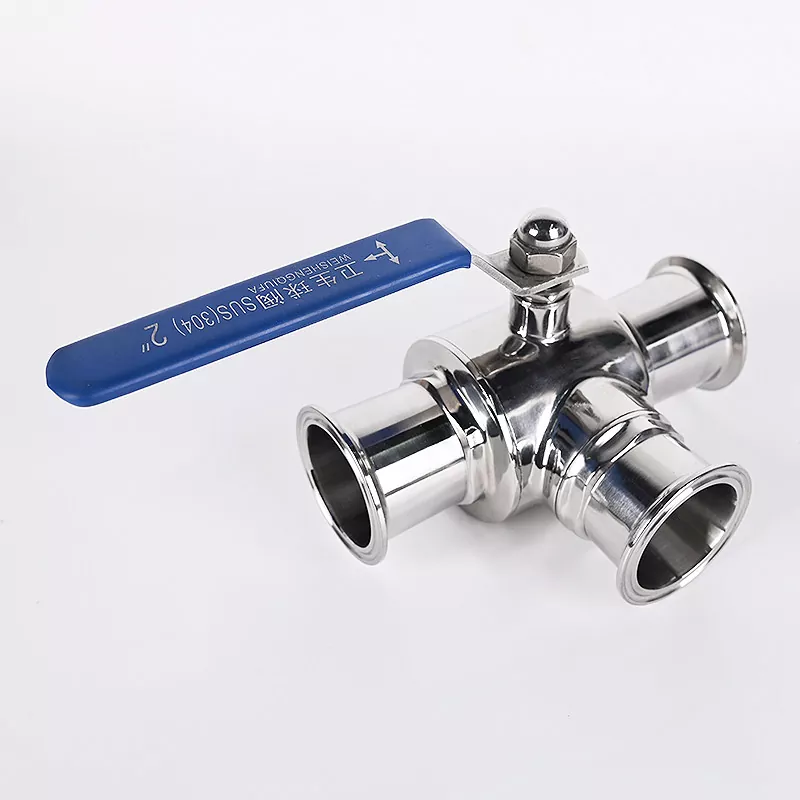

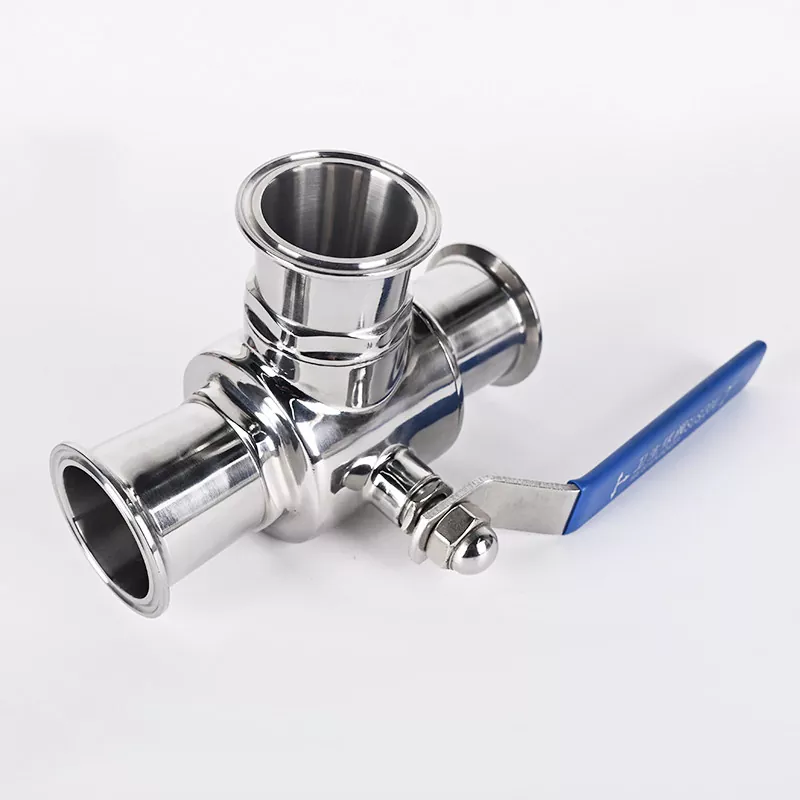

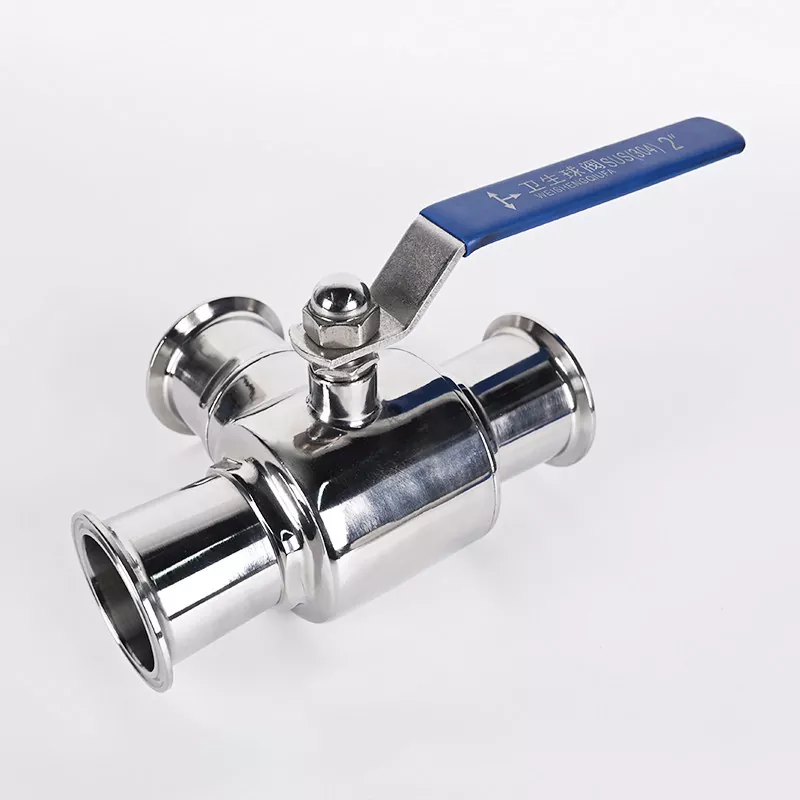

Robinet à tournant sphérique sanitaire à 3 voies

Conçu pour les applications nécessitant un contrôle flexible de la direction du débit, le robinet à tournant sphérique sanitaire à 3 voies DINGYUE permet le détournement ou le mélange des fluides via des configurations à port en T et à port en L. Fabriquée en acier inoxydable usiné avec précision et avec une finition de surface hygiénique, la vanne contribue à réduire la rétention de résidus et répond aux exigences de nettoyage exigeantes dans les environnements stériles et de haute pureté. Il convient à une installation dans des pipelines biopharmaceutiques, des systèmes de transformation de produits laitiers, des lignes de production de boissons et d'autres équipements de manipulation de fluides sanitaires où un fonctionnement stable et la prévention de la contamination sont essentiels.

Spécifications techniques de base

Avantages du produit et points forts de l'ingénierie

Pourquoi les ingénieurs de procédés préfèrent-ils notre robinet à bille sanitaire à 3 voies plutôt que des alternatives moins coûteuses ? Cela se résume à l’intégrité structurelle et au coût total de possession (TCO) à long terme.

Véritable remplissage de cavité : robinet à tournant sphérique sanitaire standard à 3 voies laissant un espace entre la boule et le corps de la vanne. Le liquide reste emprisonné dans cette cavité, se détériore et contamine les lots suivants. Notre vanne utilise des charges en PTFE moulées sur mesure qui occupent entièrement ce vide, ne laissant aucune place à la stagnation du produit.

Support de montage direct ISO 5211 : aucun support ou liaison supplémentaire n'est requis pour l'automatisation. Vous pouvez boulonner un actionneur électrique ou pneumatique directement sur le dessus de la vanne, réduisant ainsi l'encombrement, le poids et le jeu mécanique du système.

Meilleures pratiques d’installation, d’exploitation et de maintenance

Pour maximiser la durée de vie de vos vannes de procédé sanitaire, suivez ces directives d'ingénierie simples.

1) Alignement : assurez-vous que les pipelines adjacents sont parfaitement alignés et soutenus. Forcer une connexion tri-clamp serrée peut introduire une contrainte sur le corps de la vanne, provoquant une usure prématurée du joint.

2) Précaution de soudage : si vous utilisez des variantes d'extrémité à souder bout à bout, démontez complètement la vanne avant de souder. La chaleur générée lors du soudage orbital fera fondre les sièges et les joints internes en PTFE.

Notre engagement après-vente

Garantie de 18 mois : Nous offrons une garantie prolongée de 18 mois à compter de la date d'expédition sur tous les composants structurels.

Réponse rapide en matière de pièces de rechange : nous maintenons un stock permanent de joints, billes et poignées de remplacement. Les kits de remplacement sont expédiés dans les 24 heures suivant la demande.

Dépannage technique : notre équipe d'ingénieurs est disponible pour des consultations vidéo afin d'aider vos mécaniciens sur site avec des questions d'étalonnage ou d'installation d'automatisation.

Foire aux questions

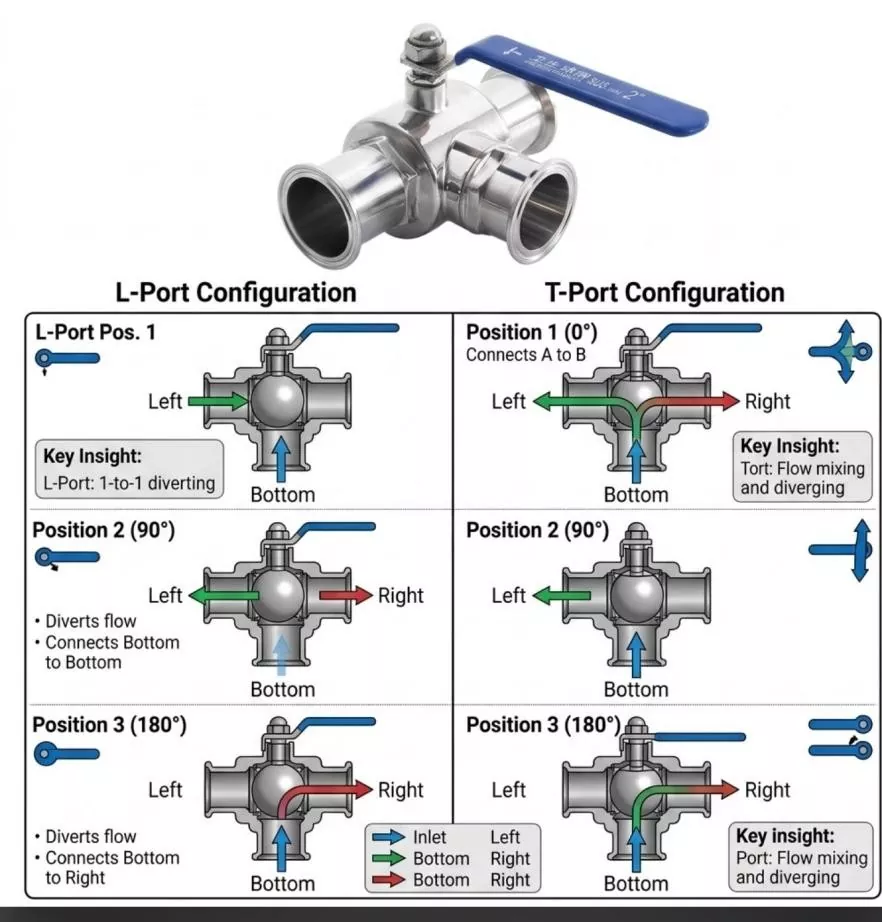

Q : Quelle est la principale différence opérationnelle entre une configuration de port L et une configuration de port T ?

R : Un robinet à tournant sphérique sanitaire à 3 voies à port en L est utilisé strictement pour détourner le débit d'une entrée commune vers l'une des deux sorties (ou vice versa). Il ne peut pas connecter les trois ports en même temps. Une vanne à port en T peut mélanger deux flux de fluide, détourner un flux dans deux directions simultanément ou agir comme une conduite directe tout en fermant le troisième port.

Q : Fournissez-vous des données de suivi et une traçabilité des matériaux pour le contrôle des lots ?

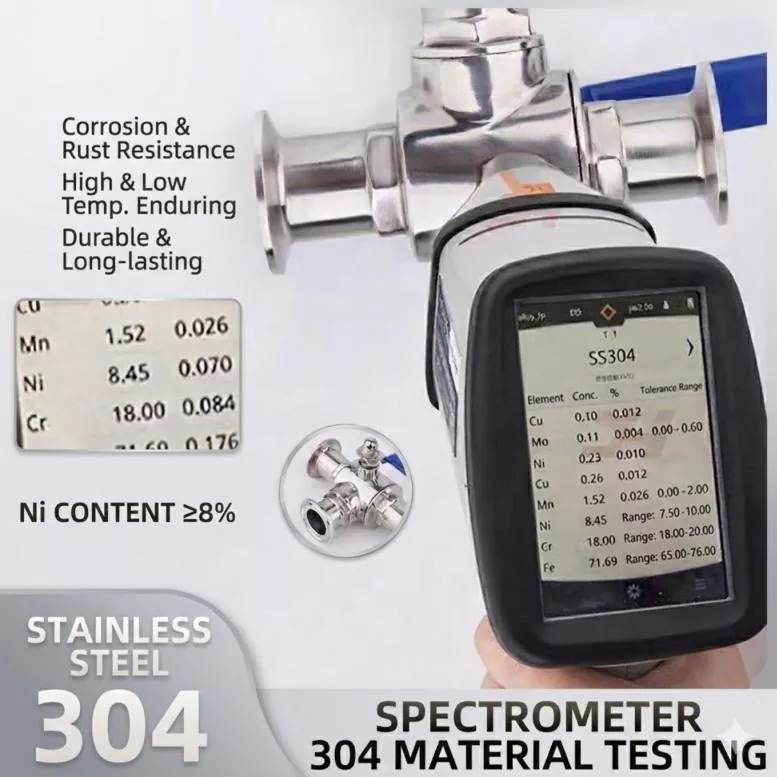

R : Absolument. Chaque corps de vanne est estampillé d'un numéro de chaleur unique. Nous fournissons des rapports complets d'essais de matériaux (MTR) et des déclarations de conformité FDA pour tous les joints polymères avec vos documents d'expédition.

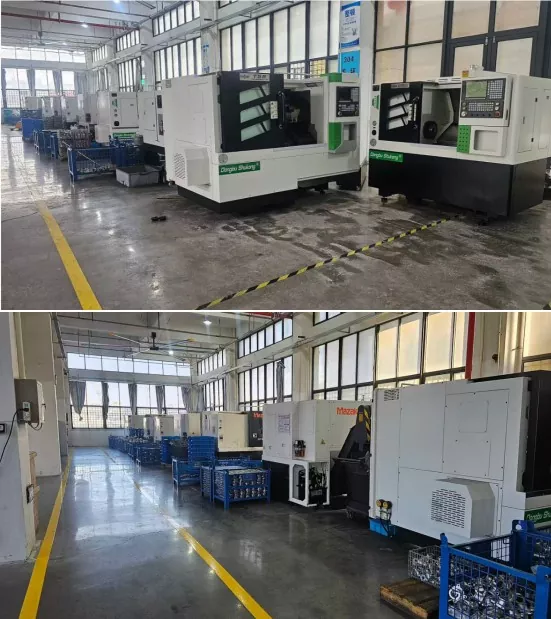

Atelier de fabrication avancée

Si vous détestez les pièces de plomberie qui ne s'ajustent pas correctement ou qui fuient, vous allez adorer nos produits. Toutes nos pièces sont fabriquées par des machines informatiques intelligentes et fermées. Ils ont coupé l’acier avec une précision étonnante, jusqu’à une infime fraction de pouce. Lorsque vous vissez nos raccords ensemble, ils se verrouillent parfaitement. Cela rend votre travail beaucoup plus facile.

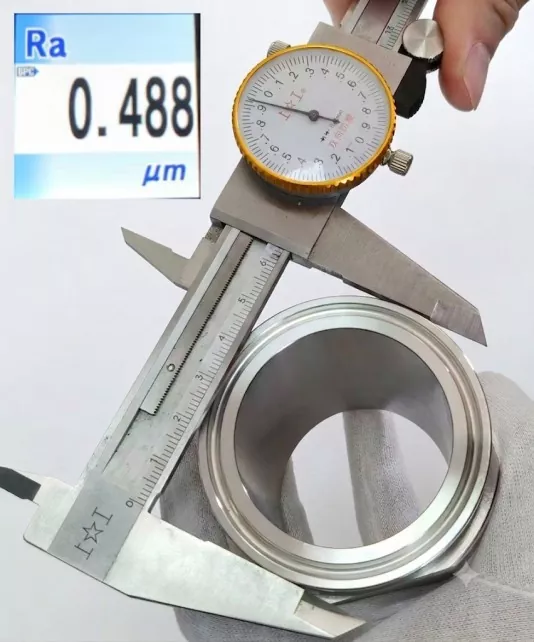

Contrôle qualité ＆ Rugosité

Conçu pour la fiabilité, fabriqué à la perfection. Notre protocole de contrôle qualité post-production couvre les dimensions géométriques clés (hauteur, diamètre extérieur et diamètre intérieur), ainsi que l'évaluation de la finition de surface interne. Chaque pièce doit atteindre une rugosité de surface inférieure à Ra 0,8 µm, garantissant une dynamique des fluides optimale et un frottement minimal. Seuls les produits franchissant notre contrôle de qualité complet sont emballés et expédiés à votre porte.
