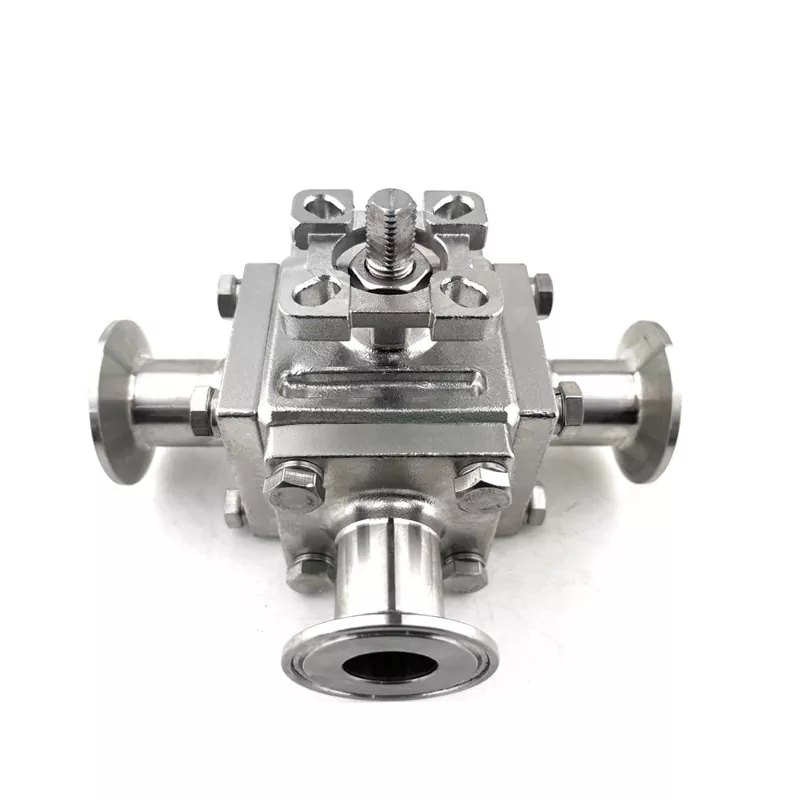

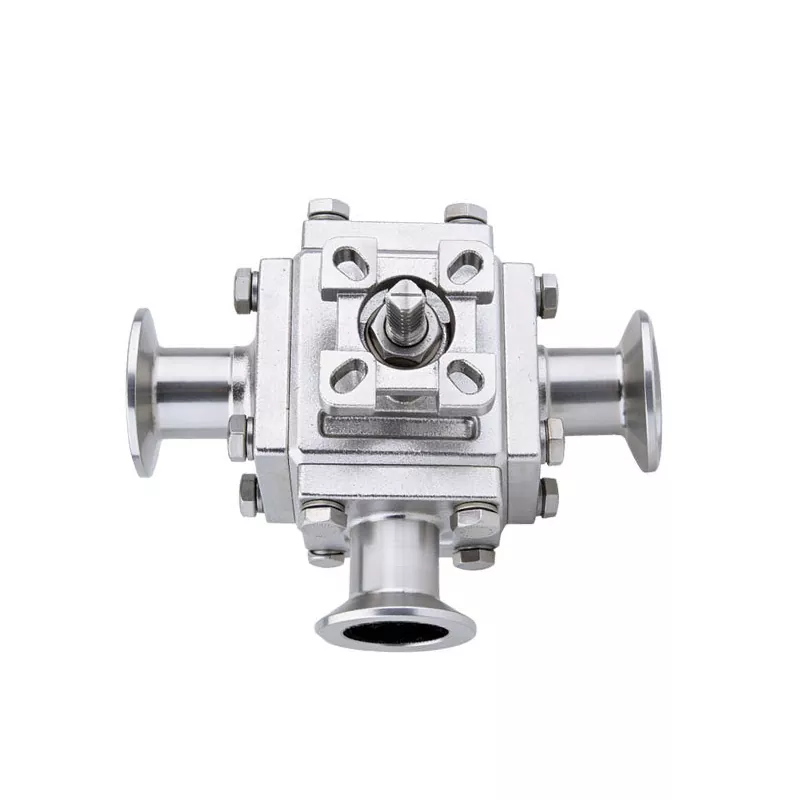

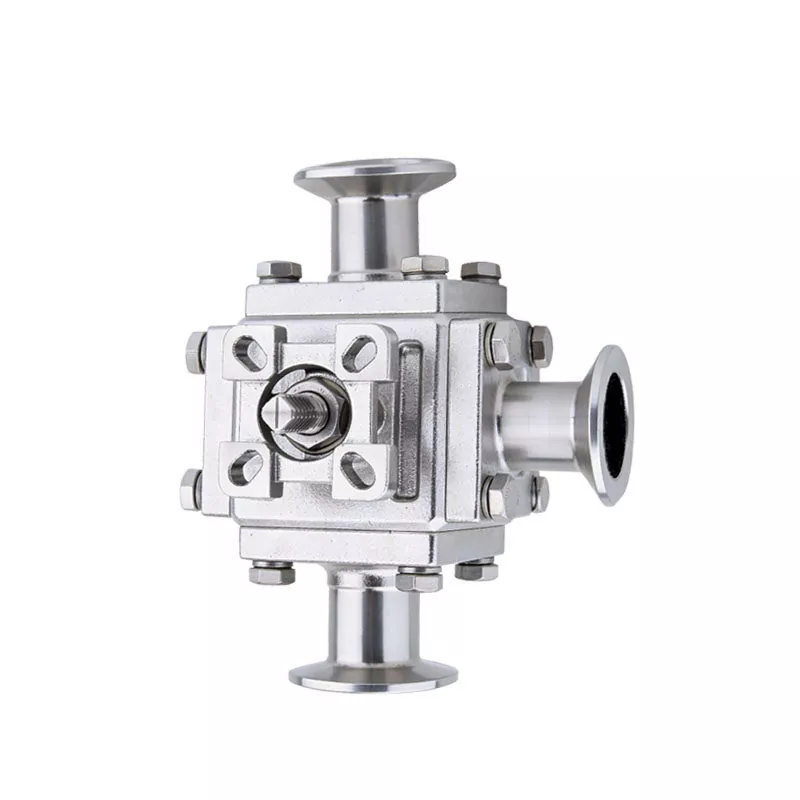

Robinet à tournant sphérique à pince encapsulé à trois voies

Dans les chaînes de traitement sanitaire, la conception des vannes affecte directement l’efficacité du nettoyage et le contrôle de la contamination. Le robinet à tournant sphérique à pince encapsulé à trois voies de DINGYUE est développé avec une structure encapsulée qui aide à réduire les zones de rétention de liquide et protège les pièces d'étanchéité critiques pendant le fonctionnement. Sa connexion par serrage permet une installation et un remplacement plus rapides par rapport aux conceptions filetées traditionnelles, ce qui facilite la maintenance dans les systèmes de canalisations fréquemment nettoyés. Adaptée à la production de boissons, aux équipements pharmaceutiques et aux applications de circulation de liquides de haute pureté, cette vanne offre des performances pratiques de commutation de débit tout en répondant à des exigences d'hygiène strictes.

Spécifications techniques complètes

De quel robinet à tournant sphérique à 3 voies avez-vous besoin ?

Un guide simple pour les acheteurs non techniques et les responsables des achats

Les deux vannes font un excellent travail en contrôlant la direction du fluide, mais elles sont construites différemment à l’intérieur. Voici une description simple et sans jargon pour vous aider à choisir celle qui convient le mieux à votre budget et à votre système.

1. Robinet à tournant sphérique à pince encapsulé à trois voies

Considérez cette valve comme un tunnel droit et grand ouvert. Le trou à l’intérieur de la vanne est exactement de la même taille que votre pipeline.

Débit maximum, résistance zéro : comme il n'y a pas de points étroits, le liquide circule parfaitement en douceur. Vos pompes n'ont pas besoin de travailler très fort et vous ne perdez aucune pression.

Idéal pour les liquides épais : Si votre liquide est épais (comme une sauce, une pâte ou un gel) ou contient de minuscules particules, c'est votre meilleur choix car absolument rien ne reste coincé.

Super facile à nettoyer : puisque l'intérieur est complètement plat et droit, votre système de nettoyage (CIP/SIP) peut facilement éliminer les anciens lots sans aucune zone morte.

Le compromis : le corps carré lourd utilise davantage d’acier inoxydable de haute qualité, ce qui le rend plus lourd et plus cher.

2. Robinet à tournant sphérique à 3 voies à pente réduite

A l'intérieur de cette valve, la partie médiane (la bille) est légèrement plus étroite que votre pipe. Pour que tout se déroule bien, nous avons construit une pente douce et progressive (comme un petit toboggan) reliant le milieu aux deux extrémités.

Drainage 100 % complet : la conception en pente intégrée est une bouée de sauvetage. Lorsque vous éteignez votre système ou que vous le rincez, tout liquide restant glisse naturellement vers le bas et s'écoule complètement. Pas de flaques d’eau ou de liquide stagnant à l’intérieur de la valve.

Grandes économies (retour sur investissement élevé) : étant donné que les pièces principales sont légèrement plus petites, la vanne est plus légère et beaucoup plus économique. Il vous offre des performances sanitaires haut de gamme à un prix inférieur.

Idéal pour les liquides et gaz clairs : parfait pour l'eau pure, l'air, les gaz ou les fluides de refroidissement des centres de données où un infime changement dans la largeur du flux n'affecte pas les performances.

Tableau de comparaison rapide

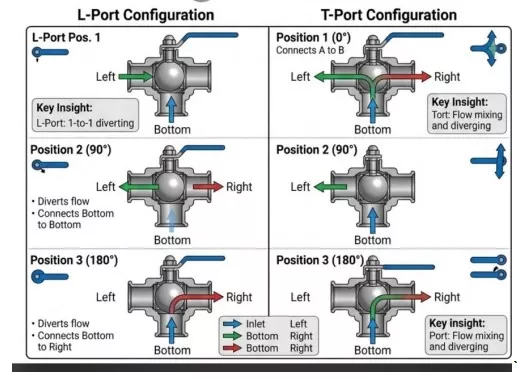

Les vannes multiports permettent aux ingénieurs de simplifier les réseaux de tuyauterie complexes en remplaçant plusieurs vannes unidirectionnelles par un seul ensemble multiport. Le robinet à tournant sphérique à pince encapsulée à trois voies est disponible en deux configurations de ports distinctes (port en L ou port en T) pour répondre à une grande variété de besoins de distribution et de mélange de fluides de procédé.

Configuration du port L (vanne de dérivation)

La conception du port en L est principalement utilisée pour détourner le fluide d'une seule conduite d'alimentation vers l'une des deux directions alternatives. Lorsque la poignée ou l'actionneur tourne à 90 ^\circ$, le chemin d'écoulement interne passe proprement du port de sortie A au port de sortie B. Il est impossible de connecter les trois ports simultanément dans une configuration à port en L, ce qui en fait le choix idéal pour isoler l'équipement de secours ou commuter les chemins de fluide entre deux réservoirs de stockage séparés.

Configuration du port en T (vanne de mélange et de mélange)

La conception du port en T offre une flexibilité ultime du système. Il peut fonctionner comme une vanne de dérivation, une vanne mélangeuse ou un bloc de passage entièrement ouvert. Une vanne à port en T peut connecter les trois ports de pipeline à la fois, vous permettant de combiner deux flux de processus distincts en une seule conduite de fluide mélangé. De plus, la rotation de la bille de la vanne vous permet d'isoler des conduites individuelles ou de maintenir un débit complet à trois voies, offrant ainsi à vos ingénieurs de contrôle une flexibilité totale lors de la conception de réseaux de fluides complexes.

Foire aux questions

Q : Pourquoi un siège encapsulé est-il nécessaire pour le traitement de haute pureté ?

R : Un siège de robinet à bille à pince encapsulé à trois voies standard assure uniquement l'étanchéité autour des ports d'entrée et de sortie, laissant un petit espace ouvert entre la bille et le boîtier de la vanne. Le fluide de procédé peut s'infiltrer dans cette cavité et stagner. Un siège encapsulé remplit complètement cet espace vide, garantissant qu'aucun fluide ne puisse rester coincé à l'intérieur du corps de la vanne.

Q : Cette valve peut-elle gérer la stérilisation à la vapeur à haute température ?

R : Oui. Lorsqu'elles sont construites avec nos sièges en polymère TFM 1600 haut de gamme, nos vannes fonctionnent de manière fiable à des températures continues allant jusqu'à 180 $^\circ\text{C}$, ce qui les rend entièrement compatibles avec les cycles de nettoyage thermique standard Clean-In-Place (CIP) et Steam-In-Place (SIP).

Q : Les documents complets de traçabilité des matériaux sont-ils inclus avec l'expédition ?

R : Oui. Chaque expédition comprend des rapports d'essais de matériaux (MTR) complets EN 10204 3.1 montrant la composition chimique exacte et les données d'essais physiques pour toutes les pièces en acier inoxydable, garantissant une traçabilité complète jusqu'à la fonte d'acier d'origine.

Service après-vente dédié et assistance sous garantie

Notre relation avec votre équipe ne se termine pas une fois que l’envoi quitte notre usine. Nous soutenons chaque produit que nous construisons avec un système de support complet conçu pour assurer le bon fonctionnement de vos lignes de production :

1）Garantie complète : chaque vanne comprend une garantie structurelle standard de 12 mois couvrant les matériaux et la qualité de fabrication.

2) Pièces de rechange prêtes à être expédiées : nous maintenons un vaste inventaire de kits de sièges de remplacement, de garnitures de tige et de joints toriques dans notre entrepôt, ce qui nous permet d'expédier rapidement les pièces de maintenance afin de minimiser les temps d'arrêt de votre installation.

3）Support technique réactif : notre équipe d'assistance technique expérimentée est disponible par e-mail ou par appel vidéo pour aider votre équipe avec des questions d'installation, de configuration d'actionneur ou de dépannage de maintenance de routine.
