Vanne à membrane à trois pinces

Le maintien d’un chemin de fluide propre est essentiel dans les industries où même une contamination mineure peut affecter la qualité de la production. La vanne à membrane tri-clamp DINGYUE est dotée d'une structure d'isolation à base de membrane qui sépare le mécanisme de fonctionnement du milieu de traitement, réduisant ainsi le risque de fuite et de contamination du produit. Grâce à une conception de connexion à pince sanitaire, la vanne permet une installation, un nettoyage et une maintenance pratiques dans les systèmes de tuyauterie stériles. Fabriqué pour des applications telles que la transformation pharmaceutique, la production d'aliments et de boissons et les systèmes de refroidissement liquide des centres de données, il offre une régulation de débit stable et une isolation fiable des médias dans le cadre d'exigences d'hygiène strictes.

Spécifications techniques

Une vanne à membrane à trois colliers est aussi bonne que ses matériaux. Nous utilisons des matières premières traçables et certifiées pour garantir une résistance à la corrosion et une longévité maximales.

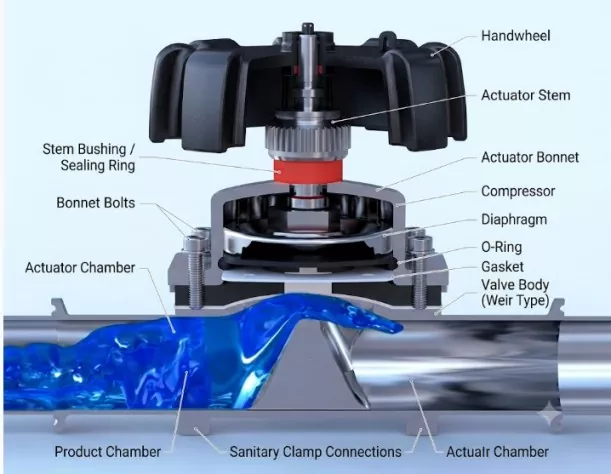

Comment fonctionne une vanne à membrane à trois pinces

Une vanne à membrane à trois pinces est un type spécial de vanne qui utilise une pièce flexible en caoutchouc/plastique (appelée diaphragme) pour séparer le trajet du fluide de l'intérieur du haut de la vanne. Cette conception garde tout propre et sûr.

Voici comment cela fonctionne étape par étape :

Pour ouvrir : Lorsque vous tournez le volant, il tire la tige et le compresseur vers le haut. La membrane flexible remonte avec eux, quittant le siège de soupape. Les fluides (comme l'eau, le gaz ou les produits chimiques) peuvent désormais s'écouler en douceur à travers la vanne sans pratiquement aucune résistance ni perte de pression.

Pour fermer : Lorsque vous tournez le volant dans le sens opposé, il pousse la tige et le compresseur vers le bas. Cela presse fermement le diaphragme contre le siège de soupape, créant ainsi une étanchéité parfaite. Il arrête complètement le débit, garantissant une performance 100 % sans fuite

Pour régler le débit : Vous pouvez également laisser le volant en position médiane. Cela vous permet de contrôler et d’ajuster la quantité de liquide qui passe, ce qui est très utile pour gérer les débits.

Avantages clés

Séparation totale : Le diaphragme sépare complètement le fluide des pièces mobiles de la vanne (comme la tige). Cela signifie que le fluide ne rouillera pas et n'endommagera pas la valve, et que la valve ne contaminera pas votre fluide.

Propre et hygiénique : l'intérieur du corps de la valve est super lisse, sans coins morts où la saleté peut se cacher. Il est très facile à nettoyer et à désinfecter, ce qui le rend parfait pour les industries alimentaire, des boissons et pharmaceutique (médecine).

Excellente étanchéité : le diaphragme flexible crée une étanchéité étanche à chaque fois. Même si votre fluide contient de minuscules particules solides, des fibres ou s'il est très épais (visqueux), la vanne peut toujours se fermer complètement sans se coincer.

Anti-corrosion : le corps de la vanne et le diaphragme peuvent être fabriqués à partir de différents matériaux pour répondre à vos besoins, lui permettant de gérer en toute sécurité divers liquides agressifs ou corrosifs.

Notre garantie de service

Garantie : 18 mois de garantie sans tracas sur tous les corps de vanne.

Support technique : hotline d'ingénierie 24h/24 et 7j/7. Pièces de rechange gratuites fournies dans les 48 heures en cas de défaut de fabrication.

FAQ

Q1 : Quelle est la température nominale maximale de vos vannes à membrane tri-clamp ?

R : Cela dépend du matériau du diaphragme. L'EPDM standard supporte jusqu'à 130°C, tandis que nos membranes combinées PTFE/TFM haut de gamme peuvent résister à une vapeur continue jusqu'à 150°C.

Q2 : Puis-je obtenir une traçabilité complète des matériaux pour les audits pharmaceutiques ?

R : Absolument. Chaque expédition est accompagnée de certificats de matériaux EN 10204 3.1, de lettres de conformité FDA et de rapports d'inspection de rugosité de surface.

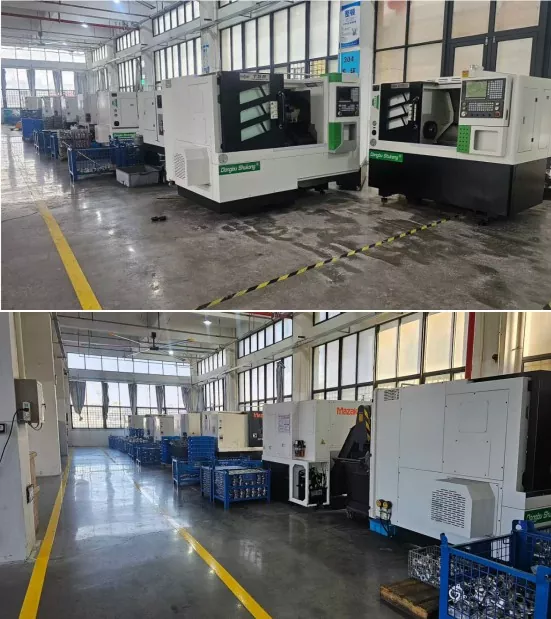

Atelier de fabrication avancée
