Vanne à membrane pneumatique

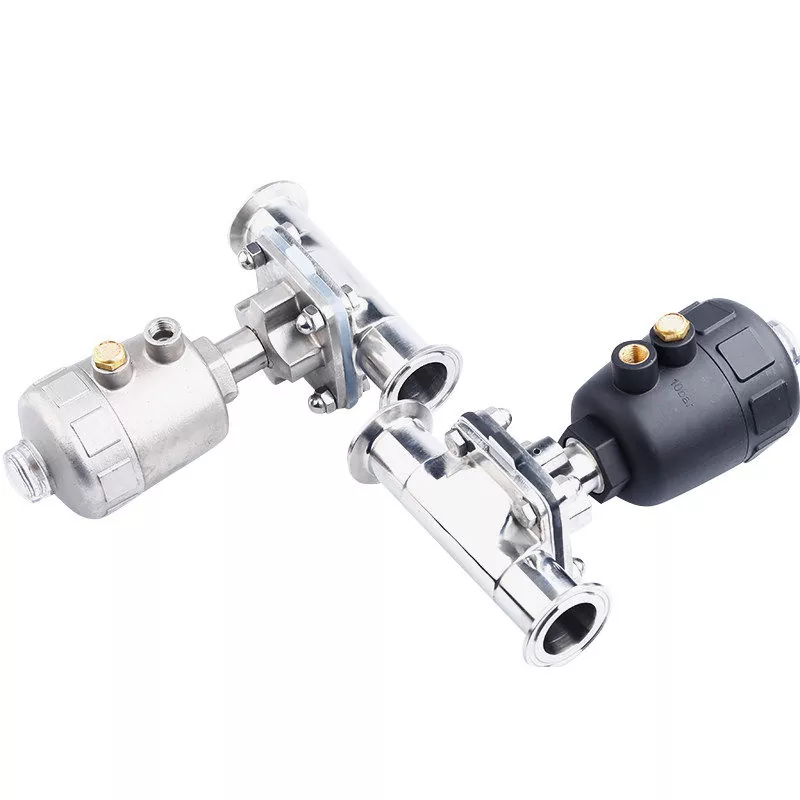

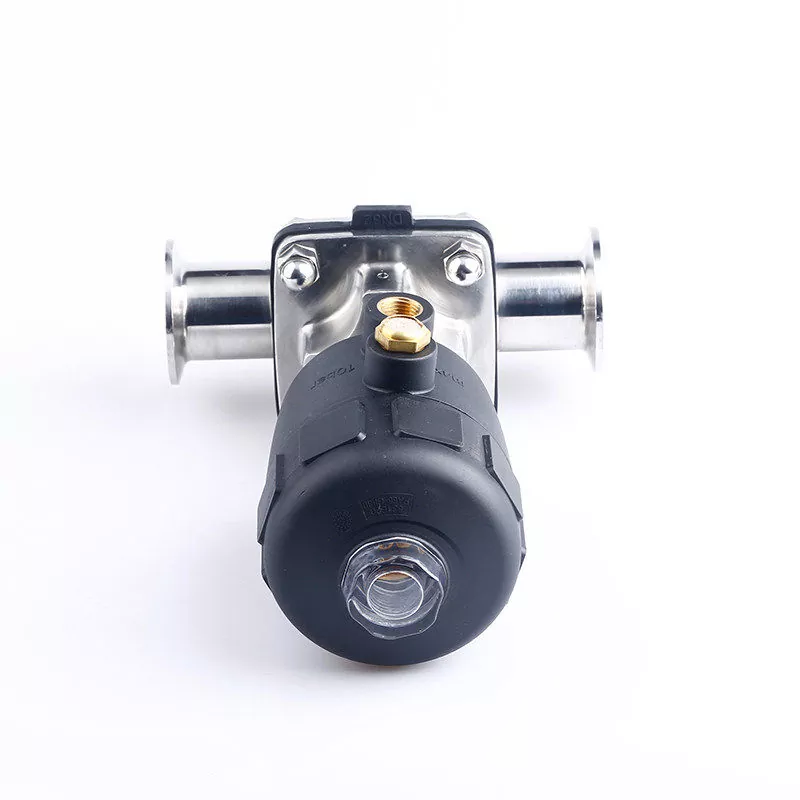

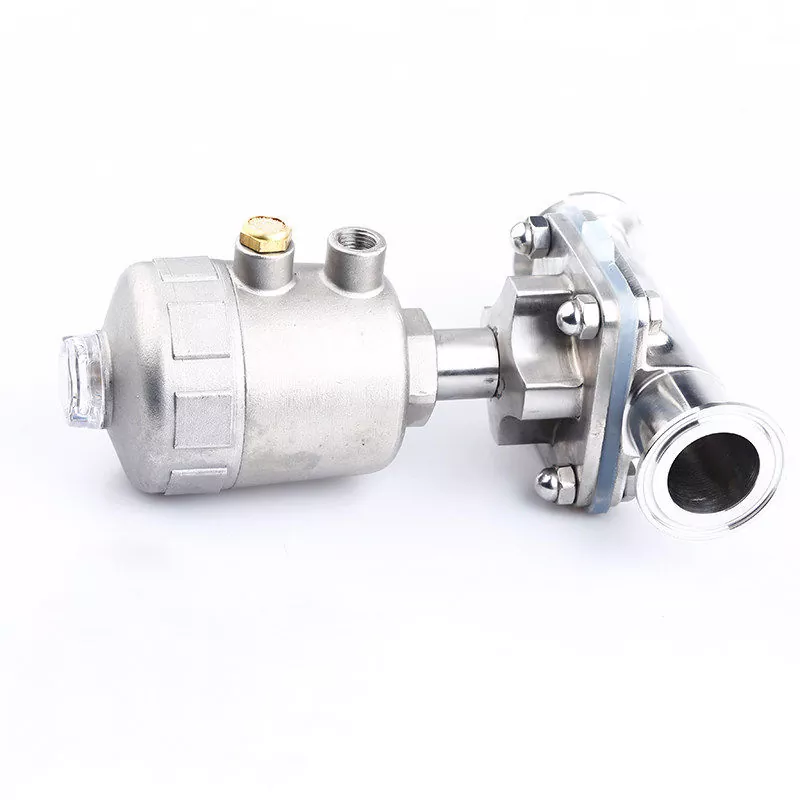

La vanne pneumatique à membrane DINGYUE est développée pour les lignes de traitement où un réglage précis du débit et une propreté stricte sont tout aussi importants. Entraîné par un actionneur pneumatique, il permet une ouverture et une fermeture automatiques tout en maintenant un contrôle fluide des supports sans opération manuelle. La construction en acier inoxydable, la conception hygiénique du diaphragme et la structure facile à entretenir le rendent adapté aux équipements de traitement stérile, aux systèmes CIP et aux boucles de refroidissement de haute pureté dans les installations avancées. Chaque vanne est fabriquée sous un contrôle de qualité strict pour garantir des performances constantes dans des environnements industriels exigeants.

Détails des spécifications

Comment fonctionne un actionneur pneumatique ?

Un actionneur pneumatique utilise de l'air comprimé pour contrôler le mouvement d'ouverture et de fermeture d'une vanne, remplaçant ainsi le fonctionnement manuel par un contrôle automatique. Dans un système de vanne à membrane, l'actionneur génère la force nécessaire pour déplacer la membrane vers le haut ou vers le bas, permettant une fermeture précise du fluide et une régulation du débit.

Le mécanisme de travail repose sur trois éléments principaux :

· Chambre à air – Reçoit l'air comprimé et convertit la pression de l'air en force mécanique.

· Piston – Se déplace sous la pression de l'air pour entraîner la tige de valve.

· Ensemble ressort – Fournit une force de rappel dans les actionneurs à simple effet.

Pour les applications sanitaires, l'actionneur à simple effet normalement fermé est généralement sélectionné car il offre une protection d'arrêt automatique lorsque l'alimentation en air est interrompue.

Processus de travail de l'actionneur normalement fermé à simple effet

1. Pas d'alimentation en air : position fermée de la vanne

Lorsque l'air comprimé n'est pas fourni, le ressort interne reste dans sa position déployée et pousse la tige de l'actionneur vers le bas.

La force vers le bas presse fermement la membrane contre le siège de la vanne, maintenant la vanne pneumatique à membrane fermée et empêchant l'écoulement du fluide.

Cette conception normalement fermée (NC) offre une fonction de sécurité. Si la ligne de production perd de la pression d'air de manière inattendue, la vanne revient automatiquement en position fermée, contribuant ainsi à prévenir les fuites, les pertes de produit et les risques de contamination dans les processus sensibles.

2. Alimentation en air activée : position d'ouverture de la vanne

Lorsque le système de contrôle envoie un signal de fonctionnement, l'air comprimé pénètre dans la chambre de l'actionneur et crée une pression sur le piston.

La force aérienne pousse le piston vers le haut tout en comprimant le ressort à l'intérieur de l'actionneur. Lorsque le piston se déplace, la tige connectée éloigne le diaphragme de la surface d'étanchéité, permettant au fluide de s'écouler à travers le pipeline.

Ce fonctionnement automatique permet une réponse plus rapide, un contrôle à distance et un mouvement constant des vannes dans les systèmes de production qui nécessitent des cycles fréquents.

3. Alimentation en air libérée : la vanne revient en position fermée

Lorsque l'air comprimé est libéré, la pression à l'intérieur de la chambre de l'actionneur diminue.

Sans pression d'air maintenant le piston en position, le ressort revient à son état d'origine et pousse le piston et la tige vers le bas. Le diaphragme revient sur le siège de la vanne, fermant la vanne et arrêtant l'écoulement du fluide.

Cette fonction de réinitialisation automatique garantit que la vanne revient à une position fermée sûre après chaque cycle de fonctionnement.

Option d'actionneur à double effet

Un actionneur à double effet fonctionne différemment d’un actionneur à ressort de rappel. Au lieu d'utiliser un ressort de rappel, il s'appuie sur de l'air comprimé fourni des deux côtés du piston.

· Ouverture : L'air entre dans la chambre inférieure et pousse le piston vers le haut pour ouvrir la valve.

· Fermeture : L'air entre dans la chambre supérieure et pousse le piston vers le bas pour fermer la valve.

Étant donné que les deux mouvements sont alimentés par la pression de l'air, les actionneurs à double effet peuvent fournir des vitesses d'ouverture et de fermeture plus rapides sans la résistance d'un ressort. Ils conviennent aux systèmes automatisés où une alimentation en air continue est disponible et où une réponse rapide des vannes est requise.

Choisir le bon actionneur pour votre système

Les actionneurs à simple effet sont préférés pour les processus sanitaires où l'arrêt de sécurité est important, tandis que les actionneurs à double effet sont souvent choisis pour l'automatisation à haute fréquence nécessitant un fonctionnement plus rapide.

Le bon choix d'actionneur dépend de facteurs tels que la conception du système, la disponibilité de l'air, la fréquence de fonctionnement et les exigences de sécurité des processus.

Processus de production

· Forgeage de précision : nous utilisons de l'acier inoxydable de haute qualité pour forger le corps de la vanne pneumatique à membrane.

· Usinage de haute précision : nous utilisons des machines CNC pour façonner le chemin d'écoulement et polir la surface intérieure jusqu'à obtenir une finition miroir. Cela crée une conception sans jambe morte et facile à nettoyer.

· Production de membrane : Le « cœur » de la vanne pneumatique à membrane est une membrane composite (PTFE + Caoutchouc). Il est conçu pour être résistant aux produits chimiques et très flexible pour une utilisation à long terme.

· Tests stricts : toutes les pièces sont assemblées dans une salle blanche et passent des tests à haute pression pour garantir l'absence de fuite.

Pourquoi différents types de vannes sanitaires sont-ils nécessaires ?

Dans un système de fluide sanitaire, les vannes font bien plus que simplement démarrer ou arrêter le débit. Différents processus de production impliquent différentes caractéristiques des supports, exigences d'hygiène, conditions de pression et procédures de nettoyage. Une vanne adaptée à la production pharmaceutique stérile n’est peut-être pas le bon choix pour une ligne de transfert de boissons ou un système de produits à haute viscosité.

C'est pourquoi les industries utilisent différentes conceptions de vannes sanitaires. Chaque structure est développée pour résoudre des défis de processus spécifiques, en équilibrant la propreté, l'efficacité du flux, les exigences de maintenance et la fiabilité de fonctionnement.

1. Vannes sanitaires à membrane – Pour les applications d’hygiène critiques

Dans les procédés pharmaceutiques, biotechnologiques et autres procédés de haute pureté, la prévention de la contamination est la première priorité. Les vannes sanitaires à membrane sont conçues pour ces applications où même de petites quantités de fluide retenu peuvent affecter la qualité du produit.

Le diaphragme crée une séparation étanche entre le mécanisme de vanne et le fluide de procédé. Cette structure réduit les zones où le liquide peut rester piégé et facilite le nettoyage de la vanne via les procédures CIP ou SIP. Pour le transfert de milieux stériles, les systèmes d'eau purifiée et les processus biologiques sensibles, les vannes à membrane constituent une solution fiable pour maintenir l'intégrité des processus.

Par rapport à d'autres modèles de vannes, les vannes à membrane sont généralement préférées pour leur propreté plutôt que pour leur gestion de débit intensive. Ils sont plus adaptés aux conditions de pression modérées et aux applications où le contrôle de l'hygiène est plus important que la capacité de débit maximale.

2. Vannes papillon sanitaires – Pour un transfert efficace de fluides à grand volume

Les chaînes de production d’aliments, de boissons et de produits laitiers nécessitent souvent le déplacement quotidien de grandes quantités de liquides dans des pipelines. Dans ces applications, les vannes papillon sanitaires sont largement utilisées car elles permettent un contrôle efficace du débit avec une structure simple et compacte.

Leur conception légère les rend pratiques pour les tuyaux de plus grande taille, tandis que leur fonctionnement rapide en quart de tour permet une ouverture et une fermeture rapides pendant les cycles de production et de nettoyage. Ils sont généralement installés sur des réservoirs de stockage, des canalisations de transfert et des systèmes CIP où un fonctionnement fiable et une maintenance facile sont importants.

Par rapport aux vannes à membrane, les vannes papillon offrent un choix plus économique pour les canalisations sanitaires de grand diamètre. Cependant, le disque reste à l’intérieur du passage d’écoulement pendant le fonctionnement, ce qui peut créer une légère résistance à l’écoulement. Pour les applications ultra-pures qui nécessitent le plus faible risque possible de rétention de liquide, d'autres conceptions de vannes peuvent être plus adaptées.

3. Vannes à bille sanitaires – Pour la manipulation de fluides à haut débit et visqueux

Tous les systèmes sanitaires ne traitent pas des liquides à faible viscosité comme l'eau. De nombreux processus alimentaires et industriels impliquent des produits plus épais, notamment des sirops, des sauces, des concentrés et d'autres matières visqueuses qui nécessitent un écoulement fluide et sans restriction.

Les robinets à tournant sphérique sanitaires sont conçus avec un chemin d'écoulement à passage complet qui permet aux fluides de passer à travers avec une perte de pression minimale lorsqu'ils sont complètement ouverts. Cela les rend adaptés aux applications où le maintien de l’efficacité du débit et la manipulation de matériaux plus épais sont des considérations importantes.

Par rapport aux vannes papillon, les vannes à bille offrent un canal d'écoulement plus ouvert et de meilleures performances pour les transferts de fluides exigeants. Cependant, les structures traditionnelles de robinets à tournant sphérique peuvent contenir des cavités internes dans lesquelles le fluide résiduel peut s'accumuler. Pour les applications hygiéniques strictes, une conception appropriée des vannes, une finition de surface et des procédures de nettoyage sont essentielles pour maintenir la propreté du système.

Choisir la bonne vanne sanitaire pour votre application

La bonne vanne sanitaire dépend des exigences réelles du processus, notamment du type de fluide, du niveau de propreté, de la taille de la canalisation, de la pression de fonctionnement et de la méthode de nettoyage.

· Les systèmes pharmaceutiques et de biotraitement donnent généralement la priorité à la prévention de la contamination et au fonctionnement stérile.

· Les chaînes de production d'aliments, de boissons et de produits laitiers nécessitent souvent un contrôle de débit efficace pour le transfert de gros volumes.

· Les produits à haute viscosité peuvent nécessiter des vannes avec des chemins d'écoulement plus fluides et moins restreints.

DINGYUE propose une gamme complète de solutions de vannes sanitaires, notamment des vannes papillon sanitaires, des vannes sanitaires à bille et des vannes à membrane hygiéniques, aidant les clients à sélectionner un équipement de contrôle de débit approprié pour les applications pharmaceutiques, de transformation alimentaire, de semi-conducteurs et de refroidissement liquide.
