Unions sanitaires en acier inoxydable DIN 11851

Les raccords sanitaires en acier inoxydable DIN 11851 sont l'une des solutions de connexion traditionnelles utilisées dans les équipements de traitement hygiénique européens. Contrairement aux raccords de tuyaux soudés qui nécessitent une installation permanente, les raccords DIN permettent aux opérateurs de déconnecter et de reconnecter des sections de pipeline pendant l'inspection, le nettoyage ou la maintenance de l'équipement.

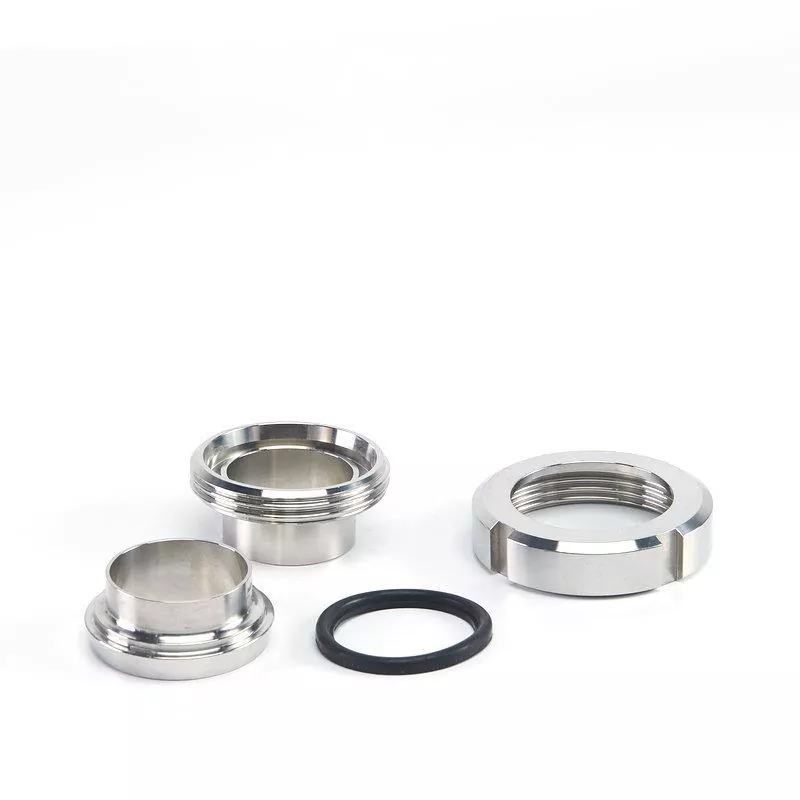

Un jeu d'unions complet DIN 11851 se compose normalement d'un écrou rond à fente, d'une partie mâle filetée, d'une doublure et d'une bague d'étanchéité. Les composants usinés avec précision fonctionnent ensemble pour fournir une connexion mécanique stable tout en maintenant un passage d'écoulement interne lisse adapté aux applications sanitaires.

Chez DINGYUE, nous fabriquons des raccords sanitaires en acier inoxydable DIN 11851 conformément aux exigences européennes couramment utilisées en matière de tuyauterie sanitaire, fournissant des assemblages de raccords complets et des composants de remplacement pour les fabricants d'équipements alimentaires, laitiers, de boissons, pharmaceutiques et de transformation.

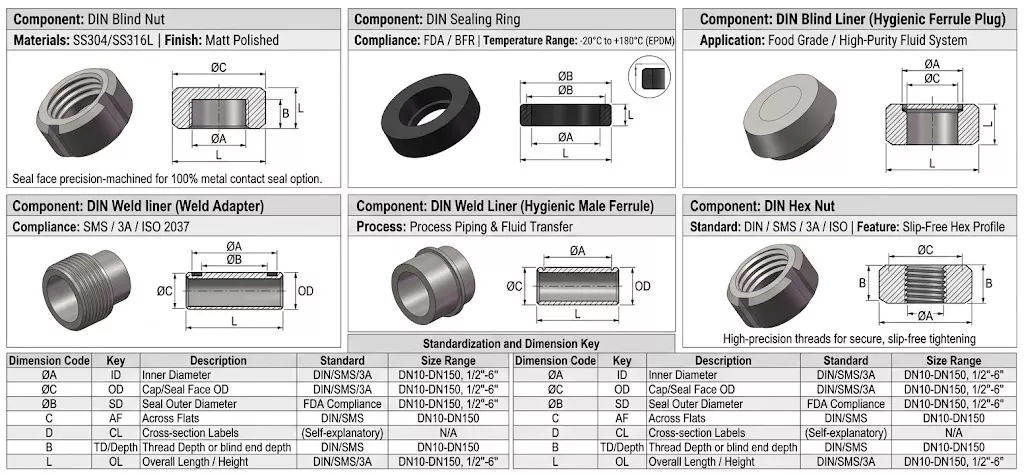

Spécifications techniques

Scénarios d'application principaux

En raison de sa conception métrique robuste et de sa pression nominale supérieure, la spécification d'un raccord DIN est largement adoptée dans les secteurs de fabrication hygiénique à l'échelle mondiale :

Brassage et boissons : essentiel pour les panneaux de distribution des brasseries, les caves de fermentation et les lignes d'embouteillage.

Traitement des produits laitiers et du lait : largement utilisé dans les unités de réception de lait cru, les boucles de pasteurisation et les cuves de production de fromage.

Pharmaceutique et biotechnologique : assemblage fiable des réservoirs de préparation de tampon liquide et des lignes de traitement utilitaires.

Produits chimiques et cosmétiques : convient aux lignes de crèmes à haute viscosité, aux savons liquides et aux récipients de mélange d'ingrédients actifs.

Directives d'exploitation et d'entretien

Pour maintenir l'étanchéité et prolonger la durée de vie de la bague d'étanchéité en élastomère pendant le fonctionnement :

Alignement correct : assurez-vous que les faces de la partie mâle et du revêtement sont concentriques avant d'engager l'écrou à fente pour éviter le grippage du filetage ou le pincement du joint.

Outillage de clé : utilisez une clé à molette DIN C dédiée pour serrer l'écrou rond aux niveaux de couple spécifiés sans endommager les fentes externes.

Entretien préventif : Inspectez tout raccord DIN actif pendant la maintenance programmée de l'usine, en vérifiant le gonflement des joints ou les indentations sur la face, et remplacez les joints dans le cadre de l'entretien de routine.

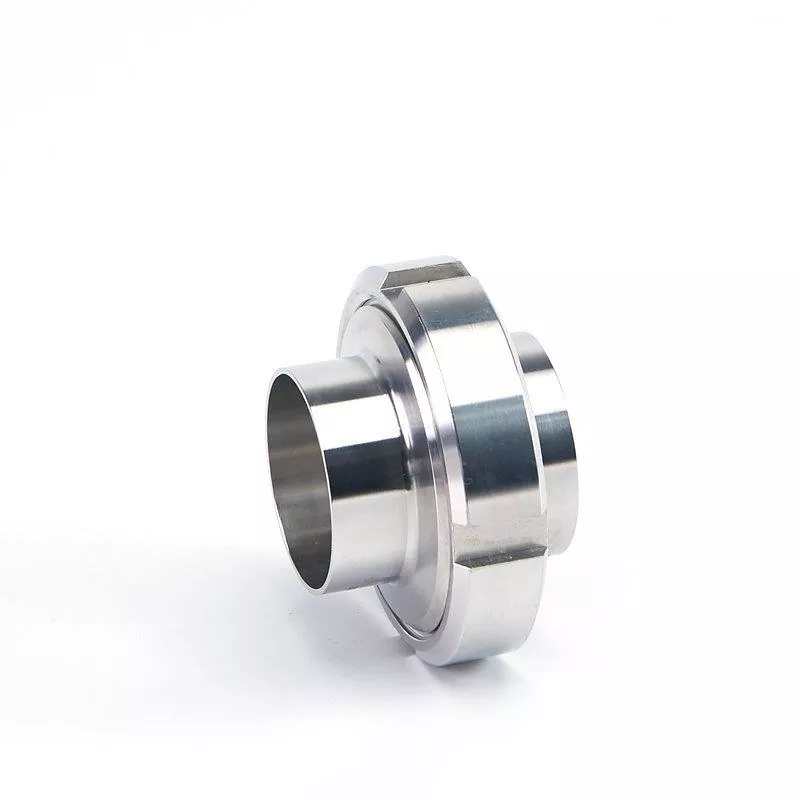

Connexion tuyau à tuyau DIN Union

Utilisé pour joindre deux tuyaux de traitement en ligne, permettant un assemblage, un démontage et une inspection rapides de la ligne sans couper le métal. Ceci est idéal pour les systèmes hygiéniques nécessitant un nettoyage ou un entretien fréquent.

Écrou d'obturation union DIN (embout)

Utilisé pour sceller en toute sécurité l'extrémité d'un pipeline sous tension ou d'un port d'équipement. En remplaçant le revêtement par une plaque d'obturation solide à l'intérieur de l'écrou hexagonal, cela crée une impasse stérile et étanche pour les arrêts temporaires ou les extensions futures.

Pourquoi l'écrou a des fentes

Les fentes sur l'écrou sont conçues pour que vous puissiez utiliser une clé à crochet pour le serrer solidement. Ces encoches donnent à l'outil une prise solide afin que vous puissiez l'abaisser fermement sans glisser, même avec les mains mouillées ou dans des espaces restreints.

Foire aux questions

Q1 : Quelle est la différence entre les raccords sanitaires DIN 11851 et 3A ?

La norme DIN 11851 est basée sur les normes européennes de tuyauterie sanitaire métrique et est largement utilisée dans les équipements de transformation européens. Les raccords-unions 3A suivent les normes sanitaires américaines et sont couramment utilisés avec les systèmes de tubes hygiéniques de style américain.

Q2 : Les raccords-unions DIN 11851 peuvent-ils remplacer les raccords-unions sanitaires existants ?

Oui, à condition que les dimensions des tuyaux, les spécifications de raccordement et la structure d'étanchéité correspondent au système existant. Pour les projets de remplacement, il est recommandé de confirmer la taille DIN originale.

Q3 : Pourquoi les raccords DIN sont-ils couramment utilisés dans la transformation des produits laitiers ?

Les raccords DIN 11851 ont une longue histoire dans les équipements laitiers européens car ils fournissent une connexion détachable qui prend en charge le nettoyage, l'inspection et la maintenance.

Q4 : Quel matériau de joint dois-je choisir pour un raccord sanitaire DIN ?

Le joint approprié dépend de la température de travail, des produits chimiques de nettoyage et des fluides de traitement. L'EPDM, le silicone, le FKM et le PTFE sont généralement sélectionnés pour différentes conditions de fonctionnement.

Q5 : Fournissez-vous des ensembles d'unions complets DIN 11851 ?

Oui. DINGYUE fournit des ensembles union complets ainsi que des composants individuels pour les fabricants d'équipements, les distributeurs et les projets de remplacement de maintenance.

Q6 : DINGYUE peut-il personnaliser les raccords DIN 11851 ?

Oui. Nous proposons des tailles, des matériaux, des options d'étanchéité et une production OEM personnalisés selon les dessins du client ou les exigences de tuyauterie sanitaire.
