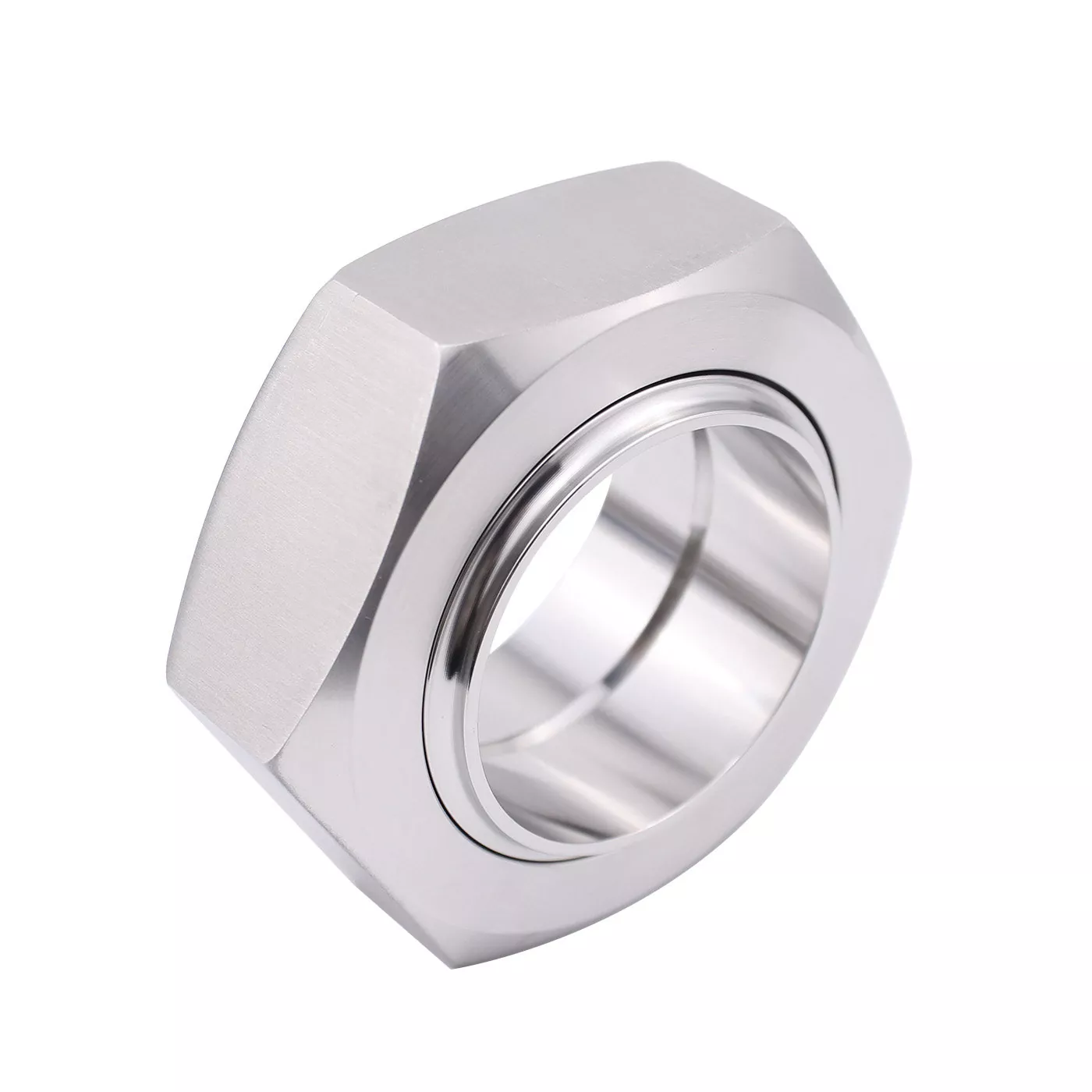

Les raccords union sanitaires en acier inoxydable DINGYUE 3A fournissent une solution de connexion hygiénique amovible pour la tuyauterie de processus où une inspection, un nettoyage ou un remplacement d'équipement fréquent sont nécessaires.

Contrairement aux raccords soudés permanents, les raccords sanitaires permettent aux opérateurs de déconnecter des sections de tuyaux sans couper ni ressouder le pipeline. L'ensemble union se compose de composants usinés avec précision, notamment l'écrou fileté, la partie mâle, le revêtement et l'élément d'étanchéité, créant une connexion sécurisée tout en maintenant un chemin d'écoulement interne fluide.

Conçus selon les exigences sanitaires 3-A, ces raccords-union conviennent aux systèmes où la nettoyabilité, la compatibilité des matériaux et la fiabilité des connexions sont des considérations importantes.

Caractéristiques

Connexion hygiénique compatible standard 3-A

La conception d'un raccord union sanitaire en acier inoxydable 3A se concentre sur la réduction des risques de contamination et sur des procédures de nettoyage plus faciles. Des surfaces d'usinage lisses et des composants de connexion correctement adaptés contribuent à maintenir des conditions hygiéniques dans les canalisations de processus.

Pour les équipements alimentaires, de boissons et pharmaceutiques, la sélection d’une méthode de connexion qui répond aux exigences sanitaires permet de maintenir les performances du système pendant un fonctionnement à long terme.

Démontage facile pour l'inspection et la maintenance

L’accessibilité est l’une des principales raisons pour lesquelles les clients choisissent les raccords union.

Par rapport aux raccords soudés, un raccord sanitaire peut être ouvert lorsque l'équipement nécessite une inspection, un nettoyage ou le remplacement d'un composant. Cela le rend adapté aux systèmes de processus qui nécessitent un accès de maintenance régulier.

Construction en acier inoxydable pour applications hygiéniques

DINGYUE fournit des raccords-union 3A fabriqués en acier inoxydable 304 et 316L.

L'acier inoxydable 316L est couramment choisi pour les environnements pharmaceutiques et à forte corrosion en raison de sa résistance améliorée à la corrosion, tandis que l'acier inoxydable 304 offre une solution pratique pour les applications générales du secteur alimentaire et des boissons.

Remplacement fiable des systèmes sanitaires existants

Pour les projets de maintenance et de mise à niveau des équipements, il est essentiel de faire correspondre les dimensions originales du syndicat.

Nous fournissons des ensembles de raccords de remplacement avec des composants compatibles, notamment :

· écrou-raccord

· Partie mâle

· Doublure

· Joints/composants d'étanchéité

Cela aide les clients à remplacer les composants usés sans modifier la conception de la tuyauterie existante.

Applications

Transformation des aliments et des boissons

Les lignes de production d’aliments et de boissons nécessitent des connexions sanitaires capables de résister aux changements fréquents de nettoyage et de production.

· Équipement de transformation des produits laitiers

· Systèmes de transfert de boissons

· Matériel de brassage

· Pipelines de manipulation des ingrédients

La conception détachable permet aux opérateurs d'accéder aux sections de tuyauterie pendant la maintenance sans modifications majeures du pipeline.

Systèmes pharmaceutiques et de bioprocédés

Les équipements pharmaceutiques nécessitent un contrôle strict de la propreté et de la compatibilité des matériaux.

· Drapeaux de processus

· Systèmes de transfert de fluides propres

· Connexions d'équipements pharmaceutiques

· Systèmes de laboratoire et de production pilote

La conception hygiénique prend en charge les applications où une inspection et un nettoyage réguliers sont nécessaires.

Fabrication d'équipements sanitaires

Les fabricants d'équipements ont souvent besoin de composants de connexion standardisés pouvant être intégrés dans les réservoirs, les pompes, les vannes et les modules de traitement.

DINGYUE fournit des ensembles de raccords pour les applications OEM nécessitant des dimensions cohérentes, une traçabilité des matériaux et un approvisionnement stable.

Entretien et démontage

Un avantage majeur des raccords union sanitaires est qu’ils permettent un accès plus facile au système de canalisations lors de la maintenance.

Lors du démontage d'un raccord 3A, les opérateurs n'ont généralement qu'à :

1. Arrêtez le flux du processus et relâchez la pression du système.

2. Desserrez l'écrou-raccord à l'aide d'outils appropriés.

3. Séparez les composants de connexion pour inspection ou nettoyage.

4. Vérifiez l'état du joint avant le remontage.

Lors de la maintenance, il convient de prêter attention à :

· Alignement correct entre les pièces de connexion

· État des surfaces d'étanchéité des joints

· Usure du filetage sur l'écrou-raccord

· Endommagement ou déformation des composants d'étanchéité

Le remplacement des joints usés et le maintien de surfaces d'étanchéité propres contribuent à prolonger la durée de vie de l'ensemble de connexion.

Foire aux questions

Q1 : Quelle est la principale différence structurelle entre un syndicat 3A et un syndicat SMS ou DIN ?

R : Un raccord 3A utilise des tailles de tubes impériales américaines et des géométries d'étanchéité spécifiques à siège biseauté ou à face plate conformes aux normes américaines 3-A, tandis que les raccords SMS et DIN suivent les normes européennes en matière de dimensions et de filetage.

Q2 : Puis-je échanger des pièces de différents fabricants contre un raccord 3A ?

R : Même si un raccord standard 3A suit les directives relatives aux dimensions nominales, de légères tolérances d'usinage sur les filetages de clé et les sièges de joint peuvent varier ; Il est recommandé de se procurer des ensembles complets ou des composants correspondants vérifiés auprès du même fournisseur pour des performances sans fuite.

Q3 : Les raccords union sanitaires en acier inoxydable 3A conviennent-ils aux applications pharmaceutiques ?

Oui. Les raccords-union 3A en acier inoxydable 316L sont couramment utilisés dans les systèmes de traitement pharmaceutique et propre où une conception hygiénique et un accès de maintenance fiable sont requis.

Q4 : Puis-je utiliser des pièces de rechange provenant de différents fournisseurs syndiqués ?

Bien que les dimensions des raccords 3A suivent les exigences standard, les tolérances d'usinage et l'adéquation des composants peuvent varier d'un fabricant à l'autre. L’utilisation d’un jeu d’unions complet et assorti permet de garantir des performances d’étanchéité appropriées.

Q5 : Quel matériau en acier inoxydable dois-je choisir, 304 ou 316L ?

L'acier inoxydable 304 est couramment utilisé pour les applications générales dans le domaine de l'alimentation et des boissons. L'acier inoxydable 316L est préféré pour les applications pharmaceutiques, chimiques et nécessitant une plus grande résistance à la corrosion.

Q6 : Quels matériaux de joint sont disponibles pour les raccords-union 3A ?

DINGYUE propose différentes options de joints, notamment l'EPDM, le silicone, le FKM et le PTFE. Le matériau approprié dépend de la température, des produits chimiques de nettoyage et des fluides de traitement.
