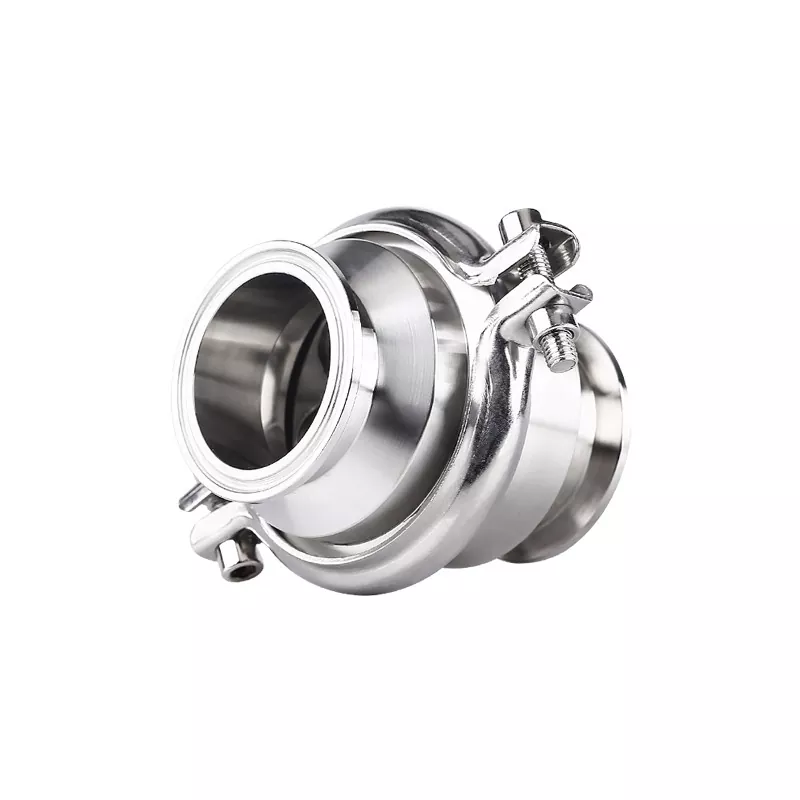

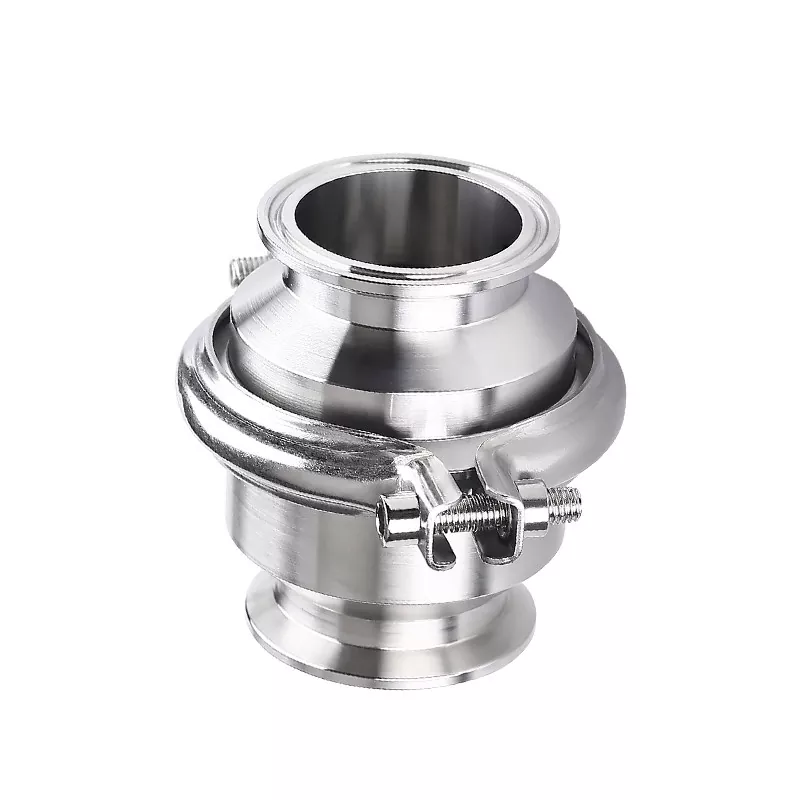

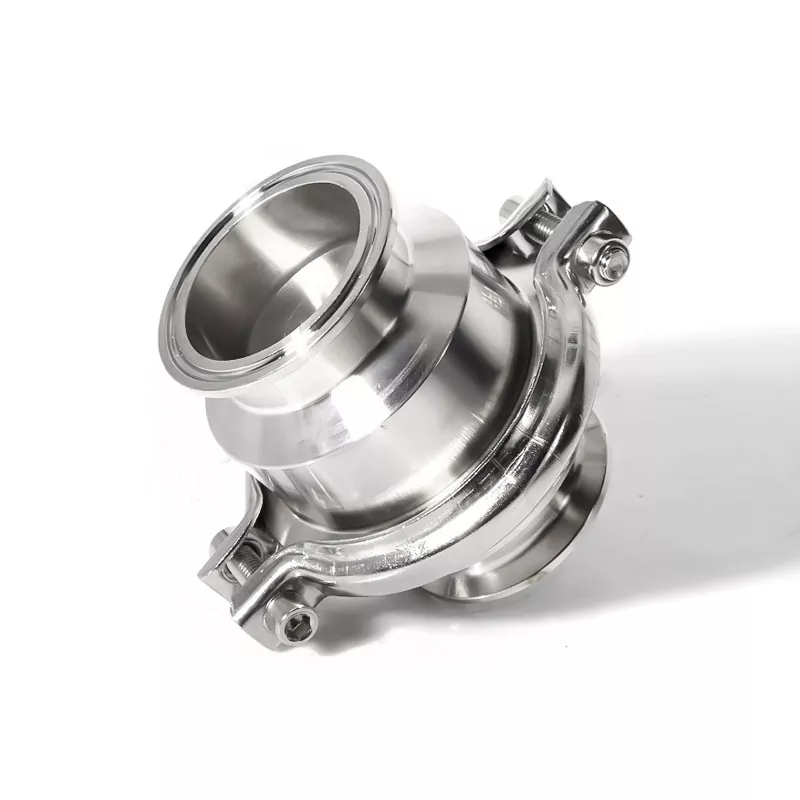

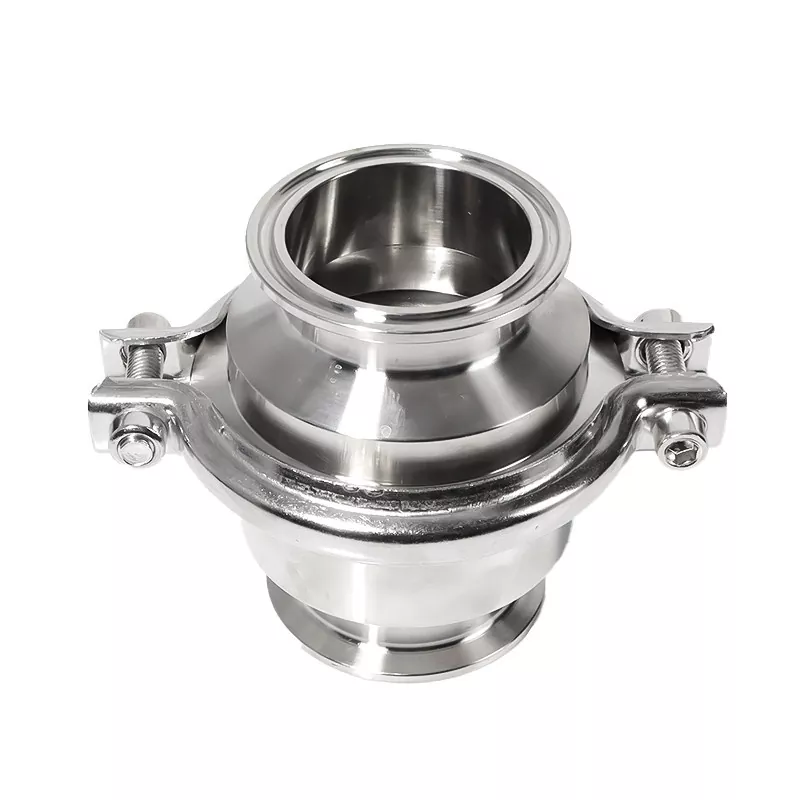

Clapet anti-retour hygiénique

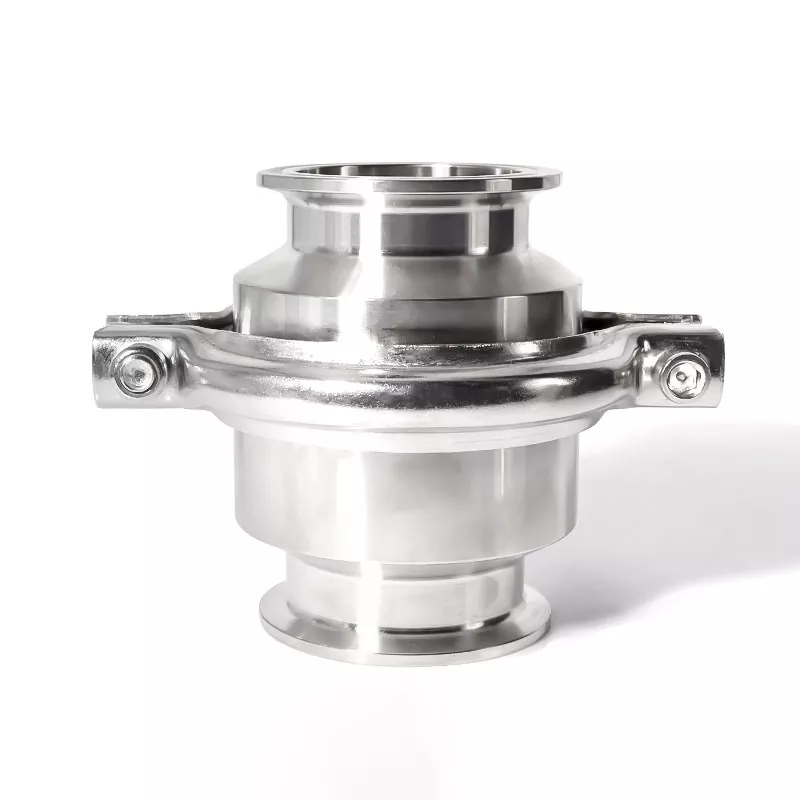

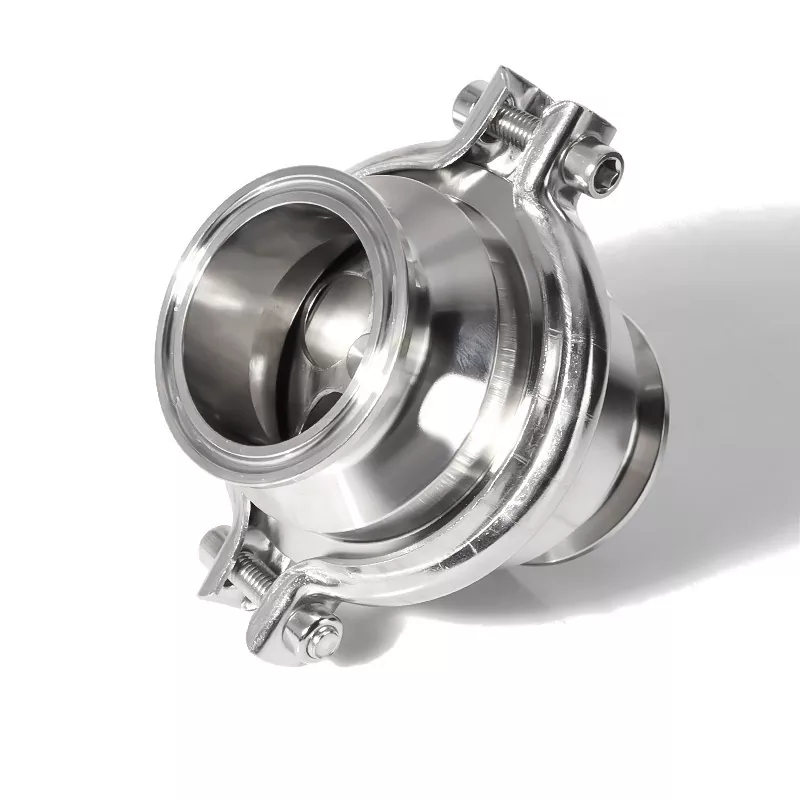

Dans les systèmes de traitement sanitaire, empêcher le flux inverse est essentiel pour protéger les équipements, maintenir la cohérence du processus et réduire les risques de contamination. Le clapet anti-retour hygiénique DINGYUE utilise un mécanisme de fermeture automatique qui permet au fluide de passer dans la direction prévue tout en arrêtant le reflux lorsque des changements de pression se produisent. Fabriquée en acier inoxydable 304/316L avec finition de surface hygiénique, la vanne convient aux applications telles que les lignes de transfert de boissons, les pipelines pharmaceutiques, les systèmes CIP et les boucles de refroidissement de liquides. Sa conception de connexion à pince permet une installation et une maintenance pratiques, ce qui en fait un choix pratique pour les systèmes de tuyauterie sanitaire qui nécessitent une protection fiable du débit.

Détails des spécifications

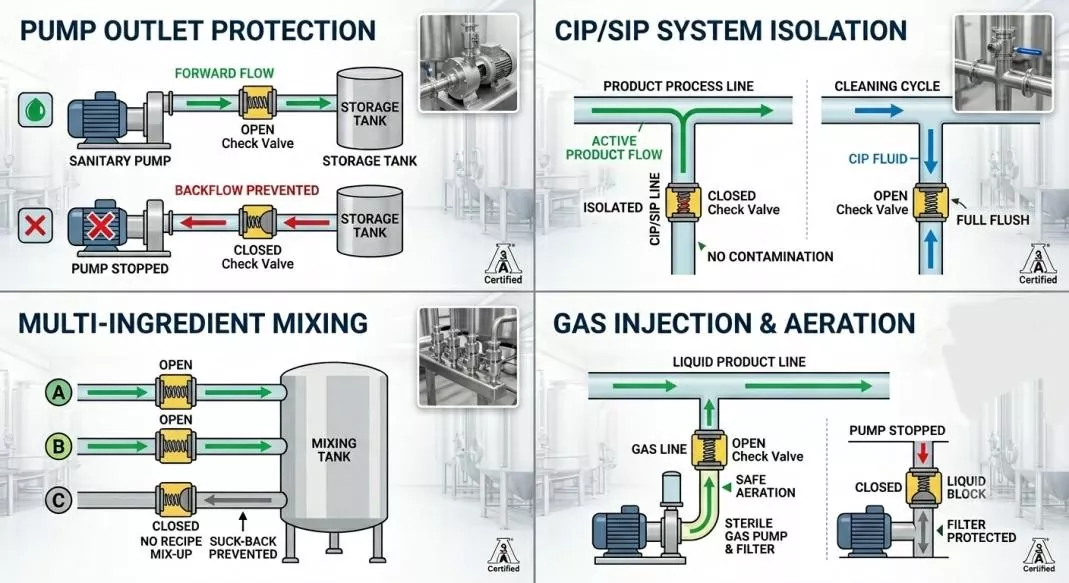

Applications

1. Prévenir le reflux dans les pompes de traitement

Où : Installé directement à la sortie des pompes centrifuges sanitaires, des pompes à lobes et des conduites d'alimentation.

Pourquoi c’est important : Lorsque la pompe s’arrête, le liquide tente automatiquement de reculer en raison de la gravité. Notre clapet anti-retour 3-A se ferme instantanément pour protéger vos pompes coûteuses des impacts inverses et empêcher le produit stérilisé de se mélanger à nouveau dans les réservoirs de matières premières.

2. Barrière contre la contamination croisée dans les systèmes CIP/SIP

Où : à l'intersection des principales lignes de produits et des lignes de produits chimiques CIP (Clean-in-Place) ou de stérilisation à la vapeur (SIP).

Pourquoi c’est important : Il agit comme une barrière de sécurité absolue. Il permet aux liquides de nettoyage ou à la vapeur de s'écouler pendant les cycles de nettoyage, mais garantit que ZÉRO détergent chimique ou eaux usées ne pourront jamais s'infiltrer dans vos boissons, produits laitiers ou produits pharmaceutiques pendant la production.

3. Lignes de chargement de réservoirs et de mélange de plusieurs ingrédients

Où : Dans des conduites verticales alimentant des cuves de dosage, des cuves de fermentation ou des cuves de stockage.

Pourquoi c'est important : lors du mélange de plusieurs ingrédients (par exemple, eau, sucre, arômes), les chutes de pression dans une conduite peuvent provoquer une « aspiration » du réservoir. Notre clapet anti-retour hygiénique garantit que les ingrédients ne s'écoulent que dans le réservoir, éliminant ainsi le risque de contamination des recettes.

4. Systèmes d'injection et d'aération de gaz

Où : sur des conduites de gaz injectant du CO 2 dans de la bière/des sodas, ou de l'air stérile dans des cuves de fermentation.

Pourquoi c'est important : Il permet au gaz d'entrer en douceur mais empêche instantanément le liquide de revenir dans les conduites de gaz ou d'encrasser les filtres à air stériles délicats lorsque la pression du gaz chute.

Avantages du produit

1. Il s'agit d'un « agent de la circulation à sens unique » automatique : aucun effort requis

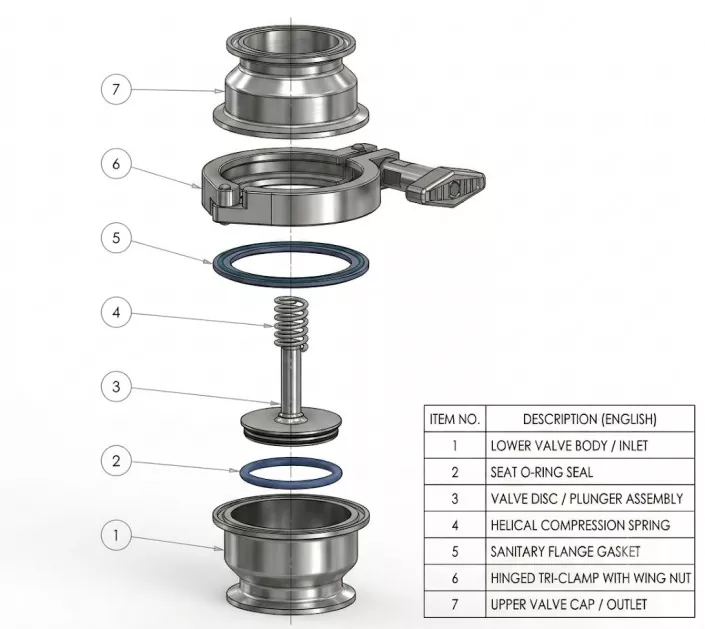

Le fluide fait tout le travail : un clapet anti-retour n'a pas besoin d'électricité, de pression d'air ou de quiconque pour le tourner manuellement. Lorsque l'eau coule vers l'avant, elle ouvre le clapet anti-retour hygiénique. À la seconde où l’eau essaie de refluer, un ressort interne ou un volet se ferme en quelques millisecondes, le bloquant.

Pourquoi une vanne papillon ne peut pas rivaliser :

Une vanne papillon est « aveugle » au sens de l’eau. Pour qu'une vanne papillon arrête le reflux, vous devrez installer des capteurs coûteux pour détecter le débit d'eau, ainsi qu'un moteur électrique ou pneumatique pour tourner la poignée. Non seulement cette configuration est incroyablement coûteuse, mais au moment où le capteur se réveille et que le moteur ferme enfin la vanne, l'eau qui coule à rebours s'est déjà précipitée à travers.

2. C'est un « bloqueur d'eau sale » et un « garde du corps » pour votre équipement.

Empêche l'eau sale de ruiner les ingrédients de qualité supérieure : dans la production alimentaire, de boissons ou pharmaceutique, l'avant de la ligne contient des ingrédients propres et fraîchement désinfectés, tandis que l'arrière contient les liquides transformés. Si le liquide traité reflue soudainement, le lot entier est ruiné. Un clapet anti-retour agit comme un pare-feu strict, garantissant que l'eau propre reste propre et que l'eau traitée ne peut jamais refluer.

Empêche les « coups de bélier » de briser vos pompes : imaginez que le liquide à l'intérieur d'un tuyau est comme un train de marchandises à grande vitesse. Si la pompe à eau s'arrête soudainement, ce « train » d'eau va violemment reculer en raison de l'inertie. Cet impact massif, connu sous le nom de « coup de bélier », est incroyablement puissant et peut facilement briser des pompes, des filtres ou des échangeurs de chaleur coûteux. Un clapet anti-retour claque la porte à la milliseconde exacte où l'eau tente de s'inverser, absorbant le choc et protégeant votre équipement de grande valeur.

Processus de fabrication

Matériau haut de gamme : acier inoxydable SS304/SS316L de haute qualité avec traçabilité MTR complète.

Forgeage de précision : le corps de valve forgé élimine la porosité, garantissant une durabilité et une hygiène élevées.

Usinage CNC : tournage CNC de haute précision pour des dimensions Tri-clamp parfaites et des performances étanches.

Polissage sanitaire : la finition de la surface interne atteint Ra < 0,4 μm, empêchant la croissance bactérienne et assurant un nettoyage facile (CIP).

Testé à 100 % : chaque clapet anti-retour hygiénique est soumis à des tests rigoureux de pression et de fuite de reflux avant l'expédition.

Qualité certifiée : équipé de joints conformes à la FDA (EPDM/Silicone/Viton).

FAQ

Ce clapet anti-retour hygiénique est-il fabriqué en véritable acier inoxydable ? Est-ce que ça va rouiller ?

Oui, il est fabriqué en SS304 ou SS316L de haute qualité. Il est antirouille et sans danger pour les aliments, les boissons et les médicaments. Il

Est-ce difficile à nettoyer ?

C'est très simple ! Grâce à la conception Quick-Install (Tri-clamp), vous pouvez le démonter à la main en quelques secondes. L'intérieur

Puis-je l'utiliser pour des liquides chauds ?

Certainement. Nous utilisons des joints spéciaux approuvés par la FDA qui peuvent supporter des températures élevées (jusqu'à 120°C/248°F). Il est parfait pour le nettoyage à l'eau chaude, au lait ou à la vapeur.

Est-ce que cela s'adaptera à mes canalisations actuelles ?

Très probablement, oui. Notre clapet anti-retour hygiénique respecte les normes internationales (telles que ISO, DIN et SMS). Si vous avez des canalisations standards, notre vanne

Est-ce que ça empêche vraiment l'eau de refluer ?

Oui, 100%. Chaque clapet anti-retour hygiénique est testé sous pression avant de l'expédier. Il se ferme hermétiquement pour arrêter le reflux et protéger

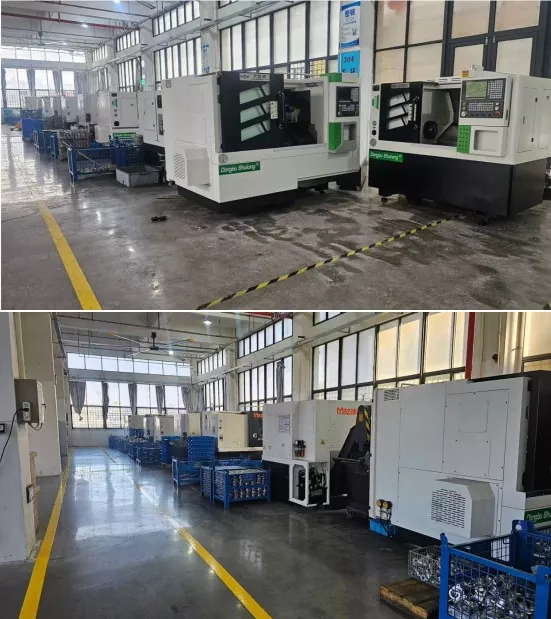

Atelier de fabrication avancée

Certains magasins fabriquent encore des pièces métalliques à la main, ce qui signifie qu'une pièce peut s'adapter et la suivante peut ne pas l'être. Pas nous. Nos machines effectuent 100 % du travail acharné à l’aide de programmes informatiques précis. Chaque filetage et joint est parfaitement coupé. Vous obtenez du matériel robuste de qualité commerciale qui fonctionne parfaitement dès la sortie de la boîte.

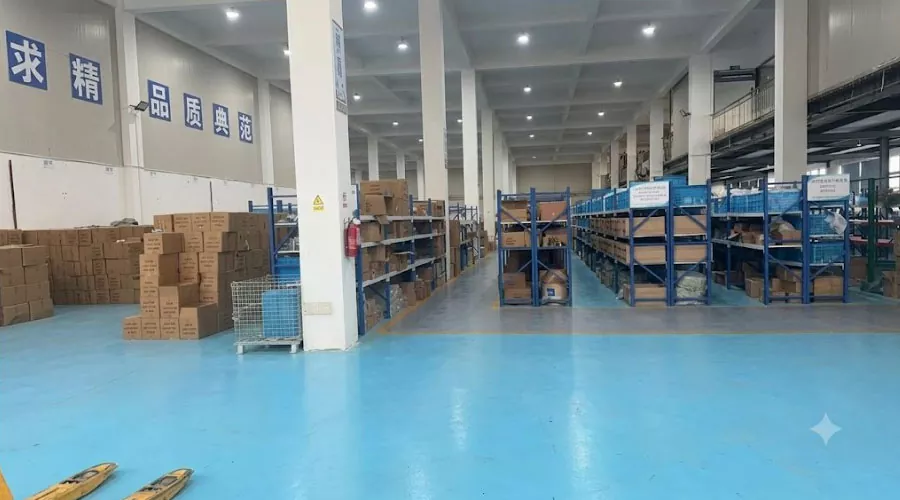

Notre entrepôt

Lorsque vous avez un projet à terminer, le temps, c'est de l'argent. Vous ne pouvez pas vous permettre de perdre des journées à vous demander où se trouve votre colis. C'est pourquoi nous investissons massivement pour garder nos étagères bien remplies à tout moment. Regardez notre entrepôt : il est propre, organisé et rempli de produits prêts à l'emploi. Cette échelle massive nous permet de réduire les délais de traitement au minimum. Nous ne promettons pas seulement une expédition rapide ; nous le livrons.
